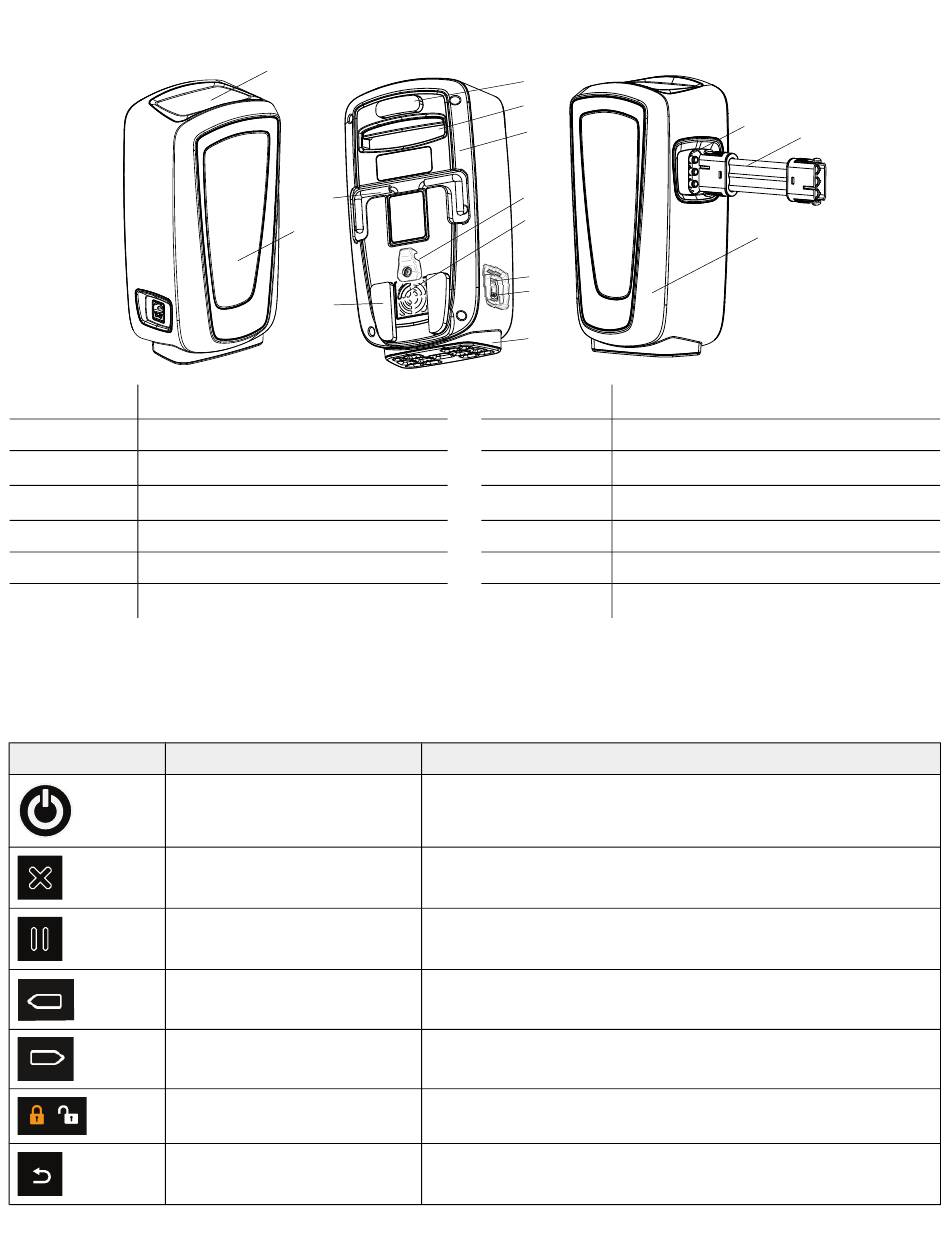

C C o o m m p p o o n n e e n n t t i i d d e e l l p p r r o o d d o o t t t t o o
Interfaccia utente grafica
A
B
Indicatori di stato
Cuscinetti paraurti
C
Maniglia di trasporto
D
E
Ganci
F
Filtro HEPA
Lato posteriore pompa
G
D D e e s s c c r r i i z z i i o o n n e e d d e e i i p p u u l l s s a a n n t t i i e e d d e e l l l l e e i i c c o o n n e e
I pulsanti sono situati accanto all'interfaccia utente grafica.
I I c c o o n n a a
N N o o m m e e
Pulsante di alimentazione
Icona Annulla
Icona Pausa
Pulsante di azione destro
Pulsante di azione sinistro
Icone di blocco e sblocco
Icona Indietro
2874-009-005 Rev AB.2
A
E
B
C
D D e e s s c c r r i i z z i i o o n n e e
Vedere la sezione Attivazione della pompa (pagina 12) o la
sezione Disattivazione della pompa (pagina 16)
Annulla la funzione corrente, riportando al menu principale
Mette in pausa la funzione attiva
Consente all'utente di selezionare una funzione
Consente all'utente di selezionare una funzione
Consultare la sezione Blocco o sblocco delle funzioni del prodotto
(pagina 16)
Riporta alla schermata precedente
C
D
G
K
F
H
J
I
Ingresso alimentazione
H
I
Base anti-vibrazioni
J
Fusibile
K
Fermo flessibile
L
Porta di connessione del tubo
M
Tubo
Lato anteriore pompa
N
L
M
N
