Montage en voorbereiding
De Infinity MCable – Masimo SET/Masimo rainbow SET/ Nellcor OxiMax
aansluiten

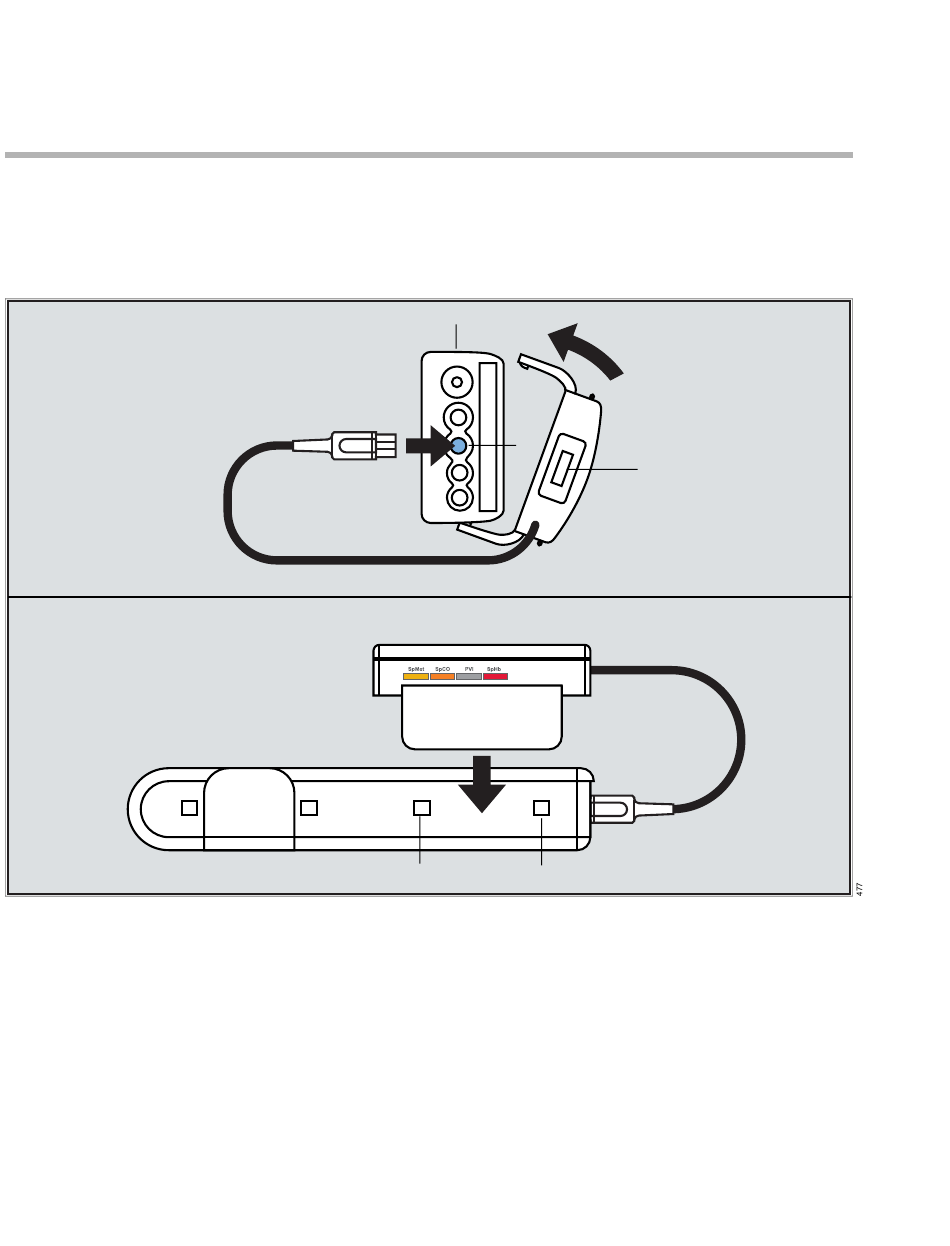

In het volgende diagram ziet u hoe een Masimo
MCable kan worden aangesloten op de M540. De
Nellcor OxiMax MCable kan op dezelfde manier
worden aangesloten.
Zijaanzicht (connectors)
Onderaanzicht
A
A M540
B Klembladen van de MCable-aansluitadapter die
in de zijkant van de M540 vergrendelen
C MCable-bevestiging
D Kabeluiteinde van de MCable
128
Gebruiksaanwijzing – Infinity
D
F
®
Acute Care System – Bewakingstoepassingen – VG8.0
A
B
E
B
C
B
F
E Blauwe SpO2-connector
F Inkepingen voor het vergrendelen van de
MCable-aansluitadapter
G Tussenkabel of herbruikbare SpO2-sensor die
rechtstreeks op de MCable wordt aangesloten
G
D
