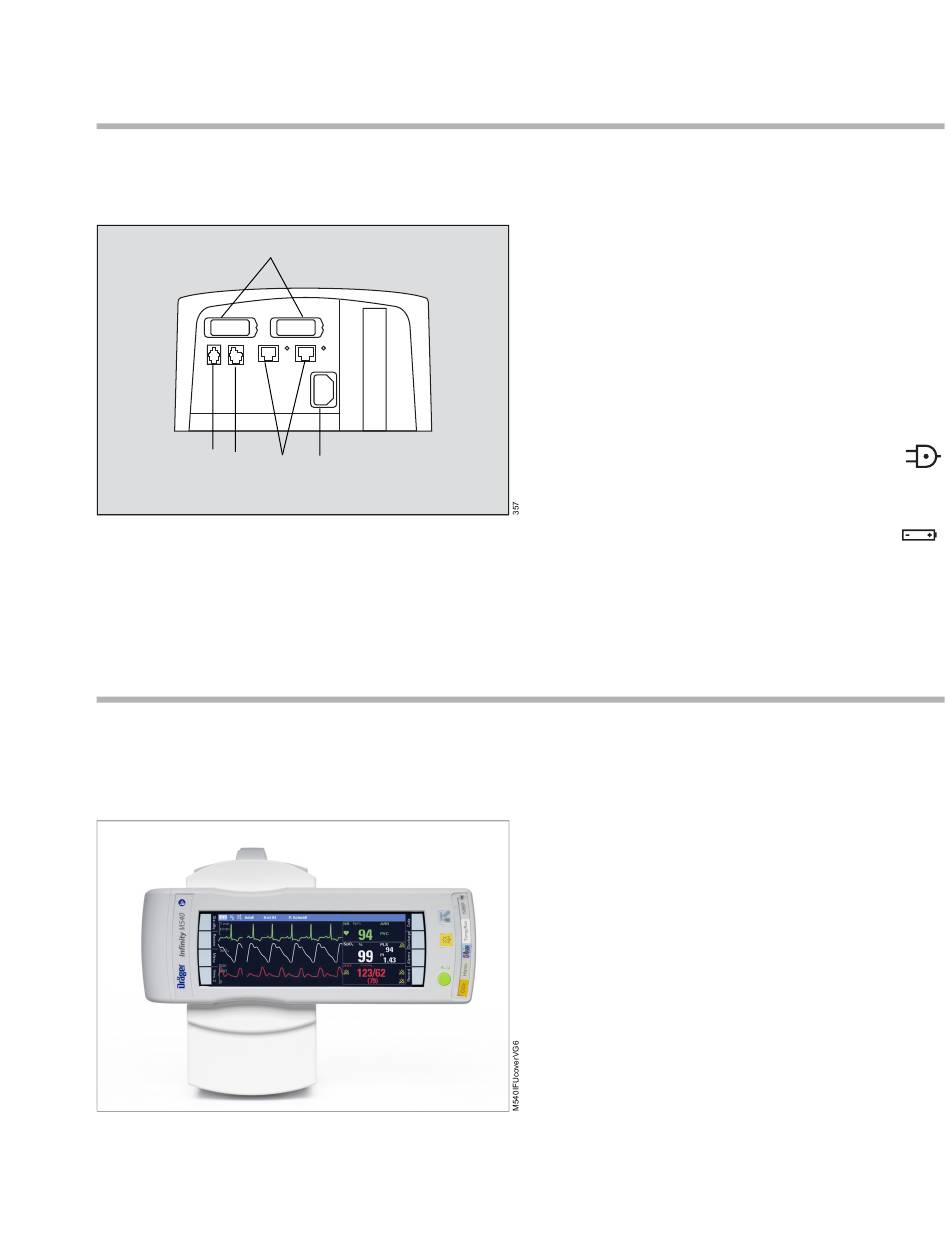

Infinity P2500-netvoedingseenheid (P2500)
In de volgende afbeelding wordt de onderzijde van
de P2500 weergegeven.
A
E
D
C
Infinity M540-patiëntmonitor (M540)
In de volgende afbeelding wordt de M540
weergegeven als die aan het M500-dockingstation
is gekoppeld.
B
A M540-patiëntmonitor
B M500-dockingstation
Gebruiksaanwijzing – Infinity
B
A
®
Acute Care System – Bewakingstoepassingen – VG8.0
A Twee onderling verwisselbare systeemkabel-
connectors: een voor de M540 en een voor de
Cockpit
B Netsnoeraansluiting
C Infinity-netwerkconnector
D Connector voor nurse call-systeem
E Connector voor exportprotocol
Het voorpaneel van de P2500 heeft de volgende
twee leds:
– Netvoeding: gaat groen branden
wanneer het apparaat op de netvoeding
is aangesloten.
– Accu-indicator: gele LED die kort brandt
tijdens het opstarten of tijdens
foutmeldingen zoals een accustoring.
De M540 ontvangt patiëntsignalen, verwerkt deze
en geeft ze voor weergave door naar de Cockpit.
De M540 zorgt bovendien voor patiëntbewaking
wanneer het apparaat tijdens patiënttransport is
losgekoppeld.
De M540 kan worden gebruikt als een standalone
monitor die, als deze aan een Infinity M500 is
gekoppeld of als de draadloze optie actief is, direct
kan worden aangesloten op het Infinity-netwerk.
Raadpleeg de Gebruiksaanwijzing Infinity Acute
Care System – Infinity M540 voor gedetailleerde
informatie over de M540.
Systeemoverzicht
45
