ECG, aritmie en ST-segment
ECG
-curven

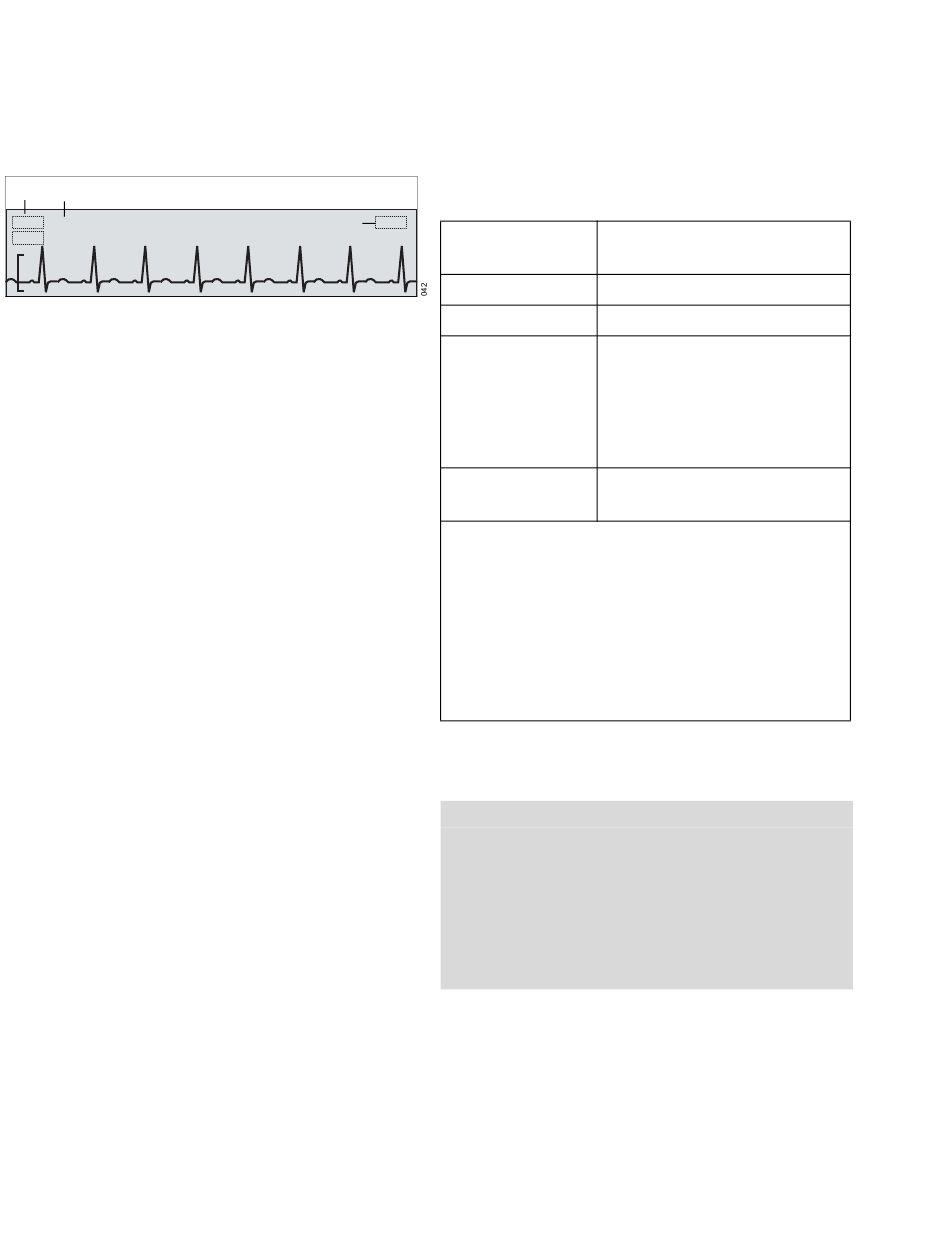

De ECG-curve bevat de volgende elementen:
A
B
A Afleidingslabel
B Geselecteerde curveschaal
C Berichtveld waarin het filter en de
pacemakerinstellingen worden aangegeven.
Bijvoorbeeld het bericht Pacemaker uit
verschijnt als u pacemakerdetectie deactiveert.
Als pacemakerbewaking is geactiveerd (zie
pagina 236), worden gepacete hartslagen met
blauwe pacemakerspikes aangegeven.
Pacemakerspikes worden op ritmestrook geprint.
226
Gebruiksaanwijzing – Infinity
Afhankelijk van de geselecteerde kabelset en het
type ECG-kabel worden er maximaal 3 ECG-
curven weergegeven.
C
Kabelset
Drie elektroden
Vijf elektroden
Zes elektroden
6 + 4 elektroden
OPMERKING:
V en V+ zijn borst-afleidingen
1)
2)
De letter "d" verwijst naar een afgeleide (de-
rived) afleiding.
Als u een kabelset met 6 afleidingen en een
3)
kabelset met 4 afleidingen gebruikt, be-
schikt u over 12 afleidingen ECG
Zie pagina 233 als u het aantal afleidingen en de
kabelset wilt selecteren.
OPMERKING
Wanneer een nieuwe patiënt wordt opgenomen,
een patiëntprofiel opnieuw wordt geladen of een
patiëntcategorie wordt gewijzigd, wordt in plaats
van de instelling Grootte alle ECG's [mV/cm] voor
de ECG-curvegrootte de laatst geconfigureerde
instelling of de standaardwaarde gebruikt. Wijzig
de groottes van de ECG-curve handmatig.
®
Acute Care System – Bewakingstoepassingen – VG8.0
Beschikbare
ECG-afleidingen
I, II of III
I, II, III, aVR, aVL, aVF, V
Standaard: I, II, III, aVR, aVL,
aVF, V, V+
1)
TruST: I, II, III, aVR, aVL,
aVF, dV1, V2, dV3, dV4, V5,
dV6
2)
I, II, III, aVR, aVL, aVF, V1 tot
V6
3)
