Systeemoverzicht
Infinity M500-dockingstation (M500)
De M500 is het apparaat waarmee de M540 wordt
bevestigd en wordt voorzien van stroom. Het
apparaat laadt bovendien de accu op en regelt de
communicatie tussen de M540 en de Cockpit via
een optische ethernetkoppeling. In de standalone-
configuratie van de M540 kan de M500 de
communicatie tussen de M540 en andere
apparaten in het Infinity-netwerk rechtstreeks
regelen, zonder verbinding met een Cockpit.

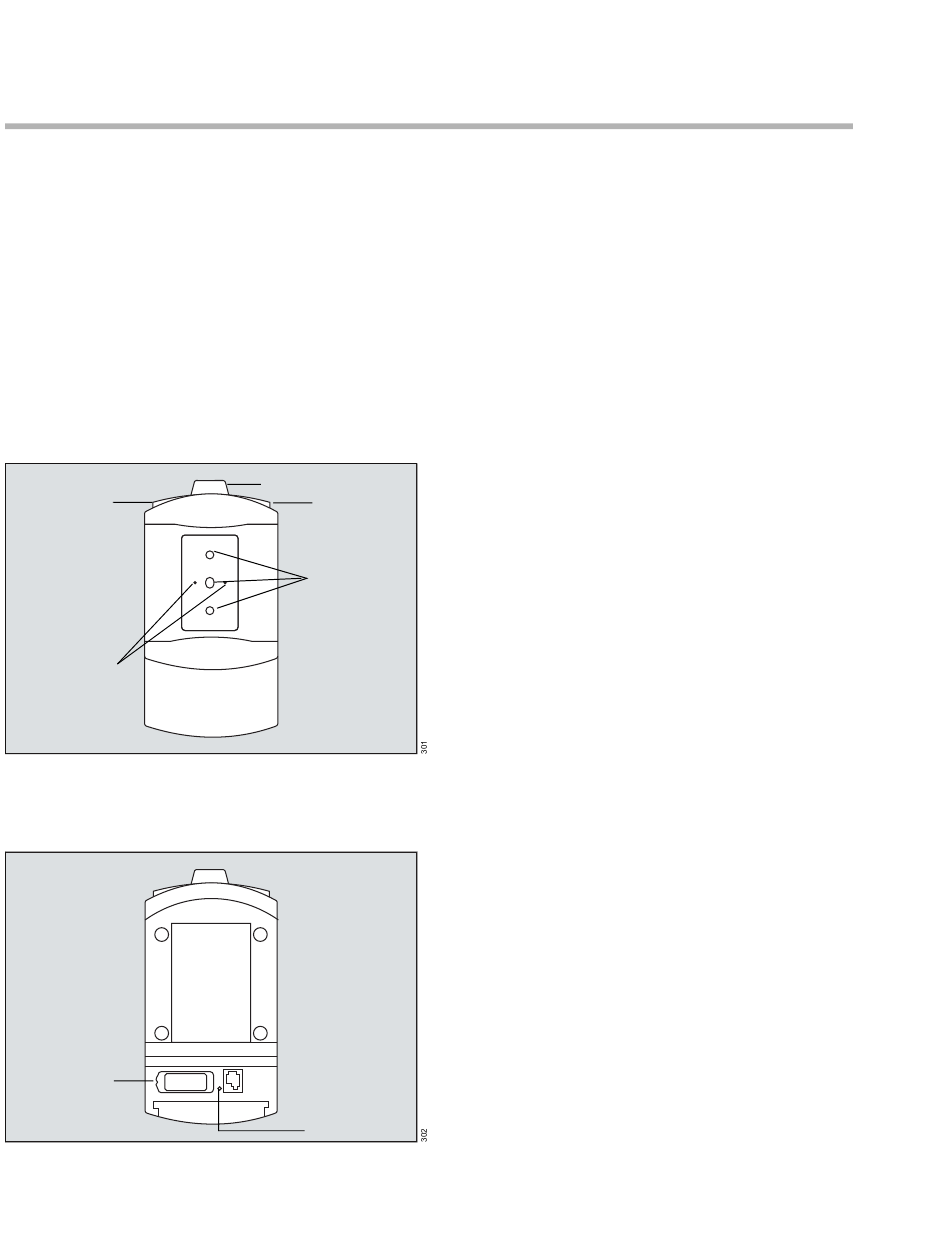

Vooraanzicht van de M500
B
D
Achteraanzicht van de M500
A
46
Gebruiksaanwijzing – Infinity
A
B
C
B
®
Acute Care System – Bewakingstoepassingen – VG8.0
A Vergrendelmechanisme – hiermee wordt de
M540 vastgezet (zie "Vergrendelen/ontgrende-
len van de M540" op pagina 126 voor meer in-
formatie)
B Ontgrendelknoppen om de M540 te
ontkoppelen (één druk op de knop volstaat om
de M540 te ontkoppelen)
C Optische Ethernetkoppelingen
D Contactpunten voor het opladen van de accu
van de M540 en voor de voeding van de M540
als die is gekoppeld
A Systeemkabelconnector
B LED – brandt groen indien aangesloten op het
netwerk
