Werkingsconcept
De IACS-componenten

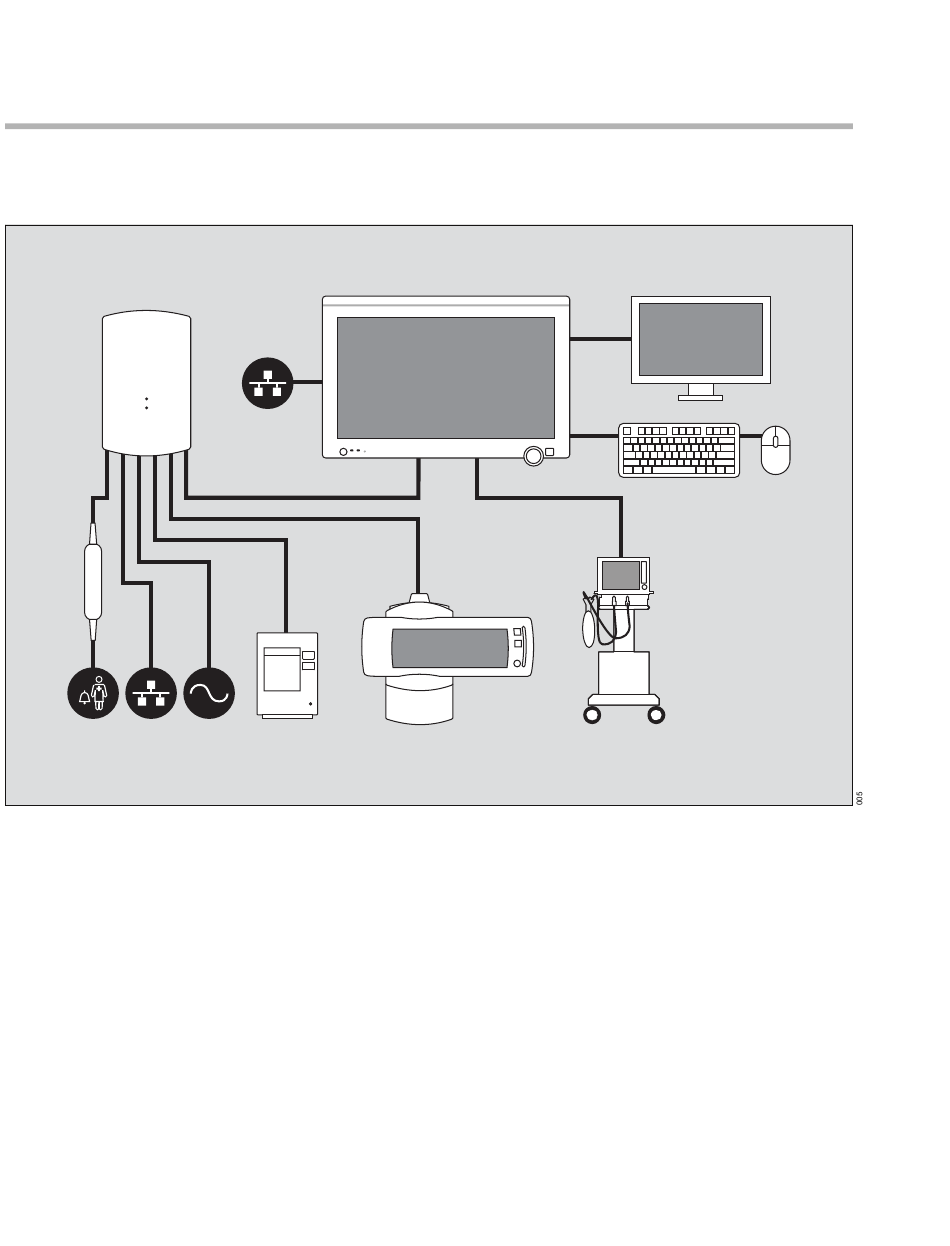

In de volgende afbeelding wordt een mogelijke
configuratie van het IACS getoond.
N
M
P
L
A C500/C700
B DVI-kabel / DisplayPort-kabel
C Secundaire display (optioneel)
D USB-kabel
E Toetsenbord en muis (optioneel)
F Aansluitkabel voor apparaat (optioneel)
G M540-patiëntmonitor
H M500-dockingstation
I
Systeemkabels
J Recorder (optie)
K Wisselstroom
64
Gebruiksaanwijzing – Infinity
O
P
K
J
A
I
I
G
H
L Infinity-netwerk
M Infinity MCable – Verpleegkundigenoproep
(optie)
N P2500
O Ziekenhuisnetwerk
P Ethernetkabel
®
Acute Care System – Bewakingstoepassingen – VG8.0
C
B
D
E
F
