Graco XM PFP Bediening, Onderdelen, Reparatie pagina 15
Gebruikersinterface/Regelkast

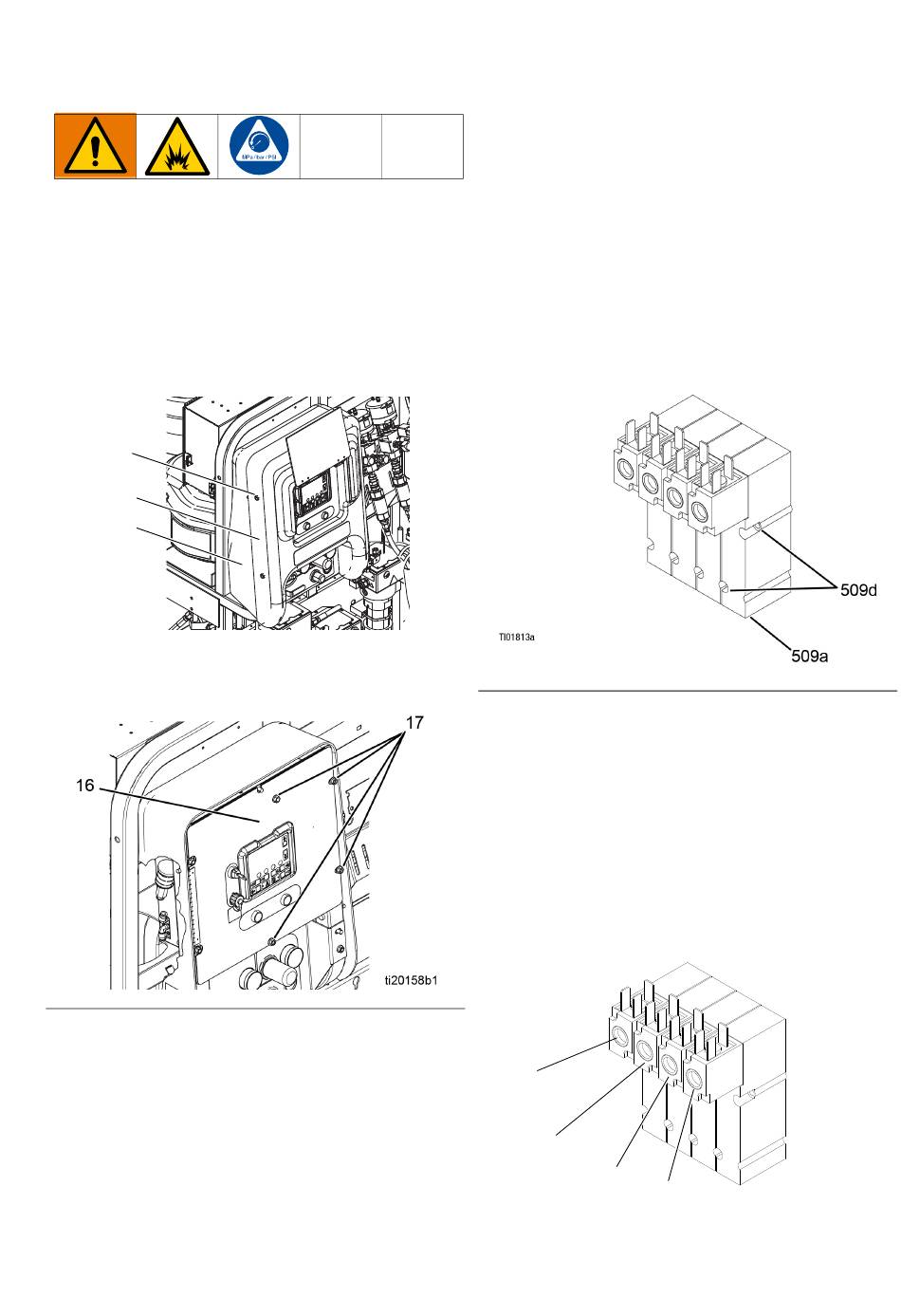

De kap en het voorpaneel van
de regelkast verwijderen
1.
Sluit het hoofdluchtafsluitventiel op de
luchttoevoerleiding en op het systeem. Haal de druk
van de luchtleiding.
2.
Verwijder vier moeren (21) en verwijder vervolgens de
voorste en achterste kappen (19, 20).
21
20
19
ti19926a1
3.
Verwijder vier moeren (17); laat twee moeren aan
de linkerkant van het paneel vastzitten. Open het
voorpaneel van de bedieningskast (16). Zie A
A
. 3
FB
3B0370ZAE
De enkele solenoïdemodule
terugplaatsen
1.
De kap en het voorpaneel van de regelkast
verwijderen, pagina15.
2.
Schakel de voeding uit.
3.
Koppel de kabelconnector voor de solenoïde (542)
los van de solenoïde (509a) die wordt vervangen. Zie
Bedradingsschema's, waar nodig. Zie voor systemen
voor gevaarlijke locaties Schema sensoren regelkast
op pagina 46. Zie voor systemen op niet-gevaarlijke
locaties Schema sensoren regelkast op pagina 38.
4.
Verwijder twee schroeven (509d) uit de solenoïde die
wordt vervangen en verwijder dan de solenoïde (509a).
Zie A
FB
A
. 4
FB
. 3.
FB
5.
Gebruik schroeven (509d) om de nieuwe solenoïde
(509a) te installeren.
6.
Sluit de kabelconnectors van de solenoïde (542)
weer aan.
OPMERKING: Van links naar rechts zijn de
solenoïdefuncties als volgt:
-
Doseerventiel A (DVA) (normaal open)
-
Doseerventiel B (DVB) (normaal open)
-
Pomp A (PA) (normaal gesloten)
-
Pomp B (PB) (normaal gesloten)
DVA
DVB
. 4.
PA
PB
r_xm1a00_312359_313289_9_3
Reparatie
15
