Reparatie
Een nieuwe radarniveausensor instellen
Niveausensoren moeten drie instellingen hebben na
installatie op de tank van de PFP-machine. De tank moet
leeg zijn of het niveau moet minstens onder de onderkant
van de geïnstalleerde sonde staan met het tankdeksel
gesloten.
1.

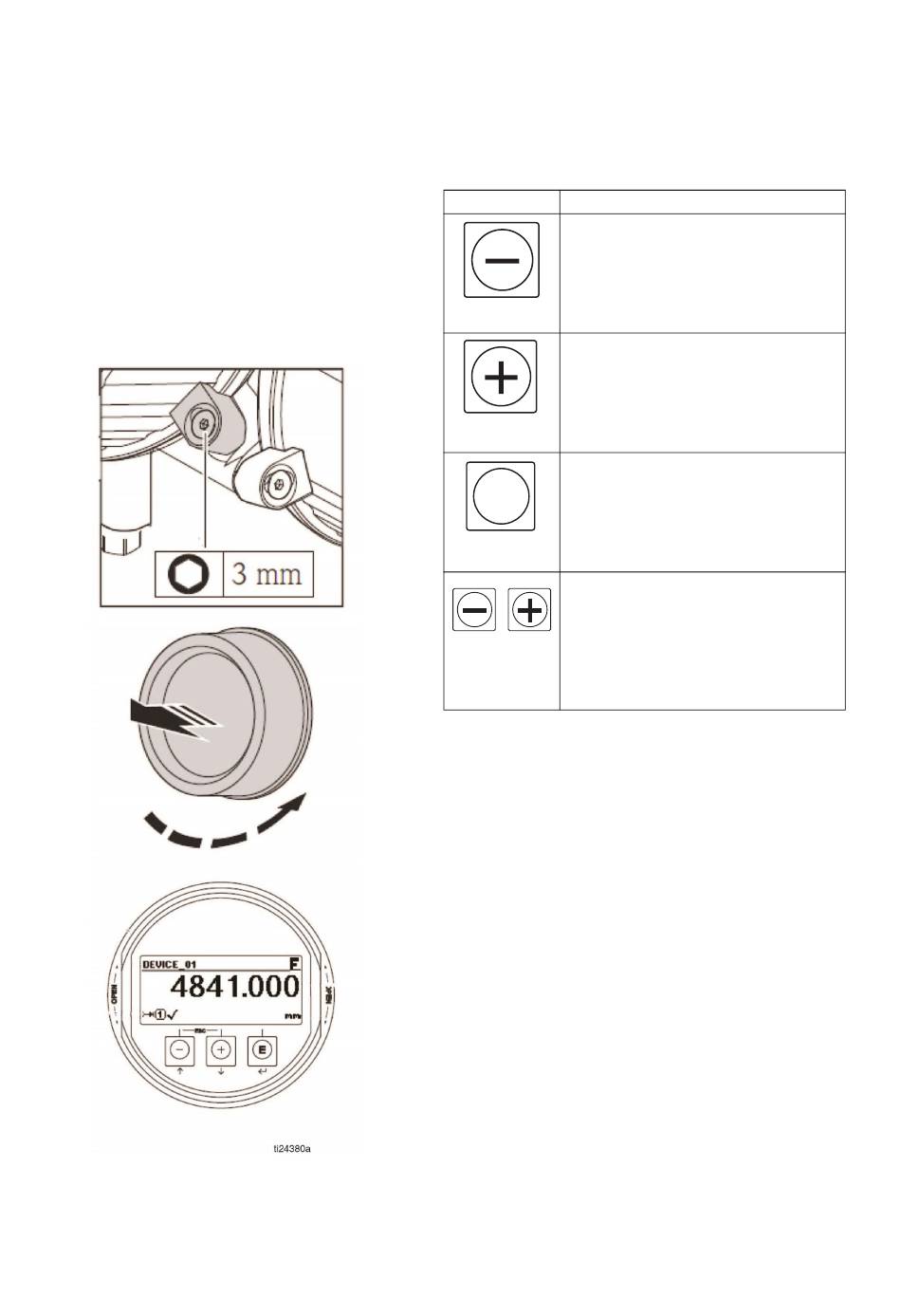

Open het deksel van de sensorkop over het display:
a.
Draai de borgklem los met een inbussleutel
(als de klem aanwezig is).
b.
Schroef het ronde deksel los en trek het weg.
32
OPMERKING: Gebruik de bedieningstoetsen om binnen
het bedieningsmenu te navigeren en opties uit een lijst te
selecteren.
Verklaring
Betekenis
Toets Min
•
In een selectielijst verplaatst deze
toets de selectiebalk naar boven.
•
In een invoerveld verplaatst deze
toets de selectiebalk naar achteren.
Toets Plus
•
In een selectielijst verplaatst deze
toets de selectiebalk naar beneden.
•
In een invoerveld verplaatst deze
toets de selectiebalk naar voren.
Toets Enter
E
•
Opent het gemarkeerde submenu
of de parameter.
•
Bevestigt een gewijzigde
parameterwaarde.
Toetscombinatie „Escape"
(druk de toetsen tegelijkertijd in)
+
•
Sluit een parameter zonder de
wijzigingen op te slaan.
•
Sluit de huidige menulaag af en keert
terug naar de volgende hogere laag.
2.
Schakel de machine in. Stel EMPTY CAL in, vervolgens
FULLCAL en breng vervolgens de lege tank in kaart.
3.
Stel EMPTY CAL in op 0,666 meter:
a.
Druk op E, daarna op +, totdat de instellingen
worden weergegeven, druk dan op E.
b.
Druk op + totdat EMPTY CAL wordt weergegeven
en druk dan op E.
c.
Druk op + totdat er een decimaalteken (.) wordt
weergegeven en druk dan op E.
d.
Druk op + totdat 6 wordt weergegeven en druk
dan op E.
e.
Druk op + totdat 6 wordt weergegeven en druk
dan op E.
f.
Druk op + totdat 6 wordt weergegeven en druk
dan op E.
g.
Houd E ingedrukt totdat de zandloper wordt
weergegeven en laat dan los.
