Spoelkast (units voor
gevaarlijke locaties)
Alle elektrische bedrading moet worden verzorgd door een
gediplomeerd elektricien en aan alle ter plaatse geldende
verordeningen en regelgeving voldoen.

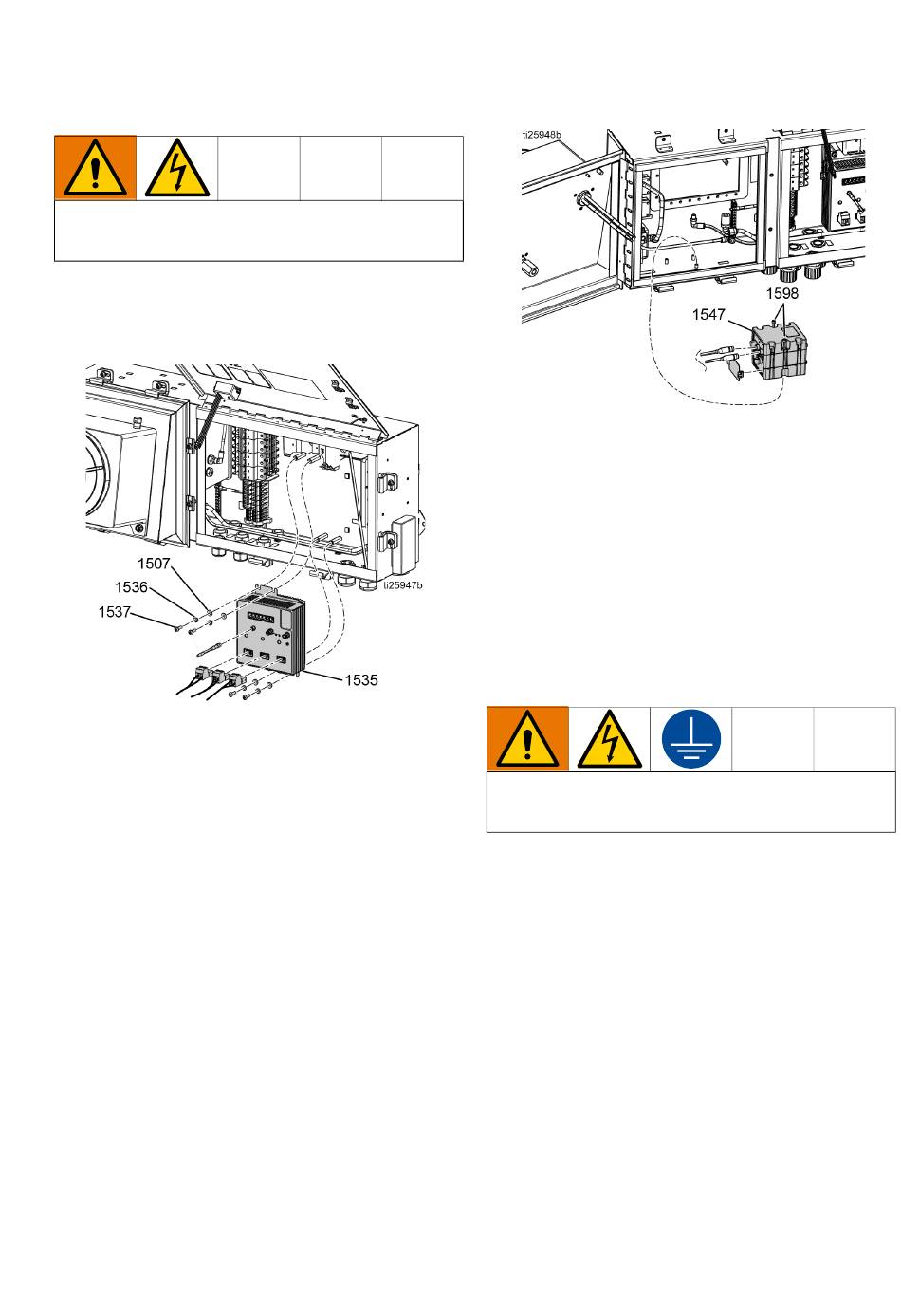

Hoogvermogentemperatuurregelmodule
(HPTCM) vervangen
1.
Schakel de hoofdschakelaar van het systeem UIT.
2.
Open de spoelkast.
3.
Koppel alle aansluitingen op de HPTCM (1535) los.
4.
Verwijder de schroeven (1537) en tussenringen
(1536, 1507) waarmee de HPTCM is bevestigd
en verwijder vervolgens de HPTCM.
5.
Monteer de HPTCM (1535) en maak
HPTCM-aansluitingen opnieuw vast.
Zie Bedradingsschema's, pagina 42.
6.
Sluit de spoelkast.
7.
Laad de software. Zie De software upgraden,
pagina 19.
3B0370ZAE
Blok van de vloeistofregelmodule (FCM3)
vervangen
1.
Schakel de voeding van het hoofdsysteem UIT door
het luchtregelventiel van de doseerpomp te sluiten.
2.
Open de spoelkast en verwijder de spoelregelaar
(niet afgebeeld) om bij de bevestigingsschroeven van
de FCM te komen. Zie De spoelregelaar vervangen,
pagina 22 voor verwijderingsinstructies.
3.
Ontkoppel alle aansluitingen op de FCM3 (1547).
4.
Draai twee schroeven (1598) los waarmee FCM3 is
bevestigd en verwijder FCM3. Als de basis moet
worden vervangen, verwijder dan vier schroeven (1546)
en de aardschroef (1545), en verwijder de basis.
De middelste aardschroef in het blok van de
vloeistofregelmodule moet worden gebruikt om ernstig
letsel door elektrische schokken te voorkomen.
5.
Voer de stappen in de omgekeerde volgorde uit
om de nieuwe FCM3 te monteren.
6.
Bevestig FCM3-aansluitingen opnieuw.
7.
Installeer de spoelregelaar opnieuw.
Zie De spoelregelaar vervangen, pagina 22.
8.
Sluit de spoelkast.
9.
Laad de software. Zie De software upgraden,
pagina 19.
