Graco XM PFP Bediening, Onderdelen, Reparatie pagina 24
Reparatie
Luchtregelaars

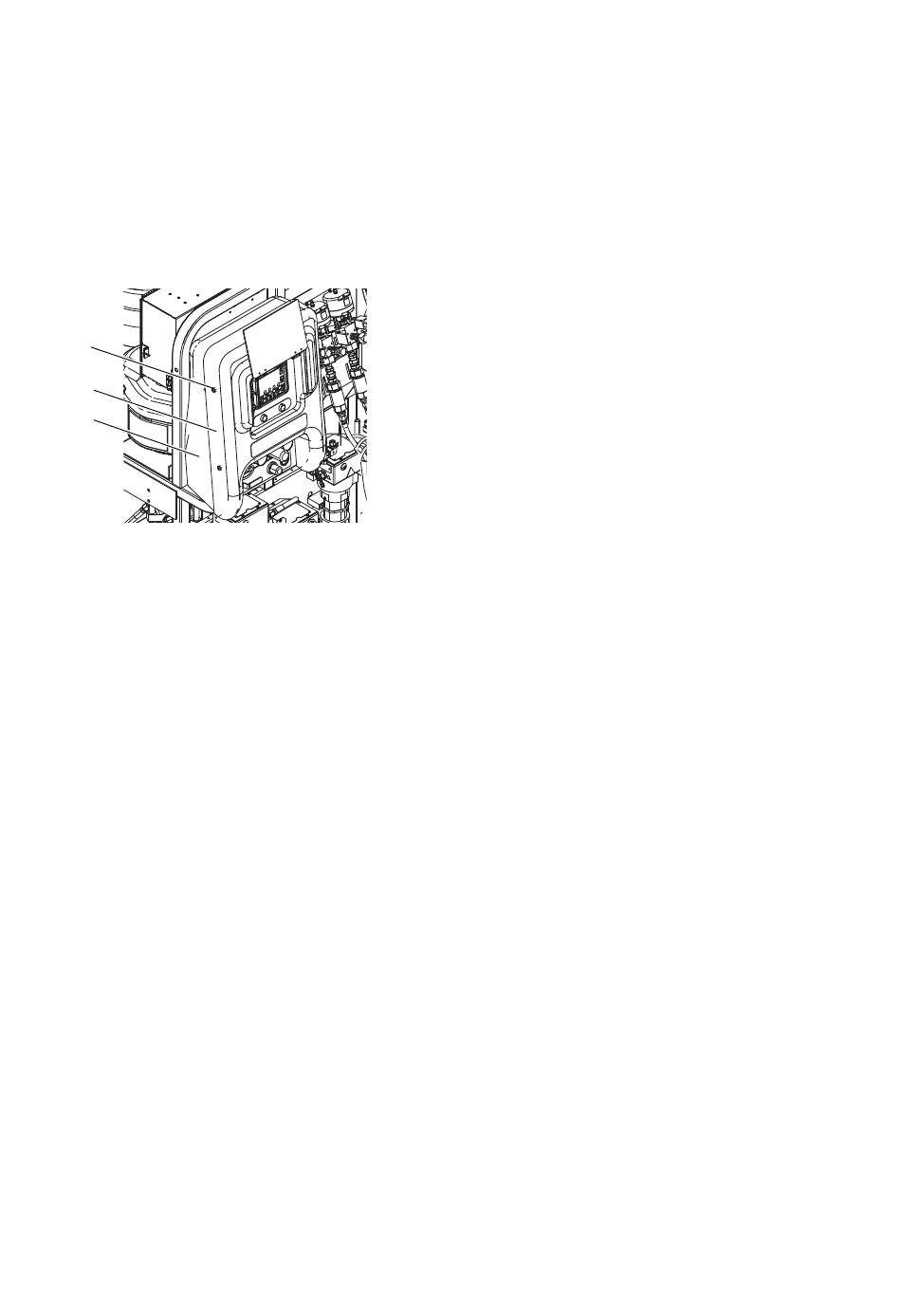

De kappen van de regelkast verwijderen
1.
Sluit het hoofdluchtafsluitventiel op de
luchttoevoerleiding en op het systeem.
Haal de druk van de luchtleiding.
2.
Verwijder vier moeren (21) en verwijder vervolgens
de voorste en achterste kappen (19, 20).
21
20
19
ti19926a1
Luchtregeleenheid (18) verwijderen
1.
De kappen van de regelkast verwijderen.
2.
Koppel de luchtleidingen van de luchtmotor (67) en
de luchtleiding van het systeem (67) los.
3.
Verwijder de vier moeren (17) vóór de luchtregelaar
(18). Zie A
. 5, pagina 25.
FB
4.
Haal de eenheid (18) eruit.
5.
Voer de stappen in omgekeerde volgorde uit om de
luchtregelaar terug te plaatsen.
24
Luchtkogelventiel van de spoelpomp
vervangen (626)
1.
Luchtregeleenheid (18) verwijderen
2.
Verwijder de twee schroeven (630) van de voorkant
van de console van de luchtregelaar (619). Zie A
pagina 25.
3.
Koppel de luchtleiding (632) los die loopt naar de
kogelklep (626).
4.
Vervang door een nieuwe kogelklep.
5.
Voer de stappen in omgekeerde volgorde uit om
het geheel opnieuw te monteren.
Luchtregelaar van de spoelpomp
vervangen (625)
1.
Luchtregeleenheid (18) verwijderen
2.
Verwijder de regelmoer (631) en koppel de
luchtleidingen (632, 633) los die lopen naar
de regelaar (625). Zie A
3.
Verwijder de oude complete regelaar (625) en
vervang deze door een nieuwe complete regelaar.
4.
Voer de stappen in omgekeerde volgorde uit
om het geheel opnieuw te monteren.
Luchtregelaar van het systeem vervangen
(645)
1.
Luchtregeleenheid (18) verwijderen
2.
Verwijder de moer van de regelaar (640).
3.
Verwijder de schroeven uit de snelklemmen (642)
en open de klemmen bij het scharnier.
4.
Verwijder de oude complete regelaar (645) en
vervang deze door een nieuwe complete regelaar.
5.
Voer de stappen in omgekeerde volgorde uit
om het geheel opnieuw te monteren.
FB
. 5 op pagina 25.
FB
3B0370ZAE
. 5,
