Graco XM PFP Bediening, Onderdelen, Reparatie pagina 43

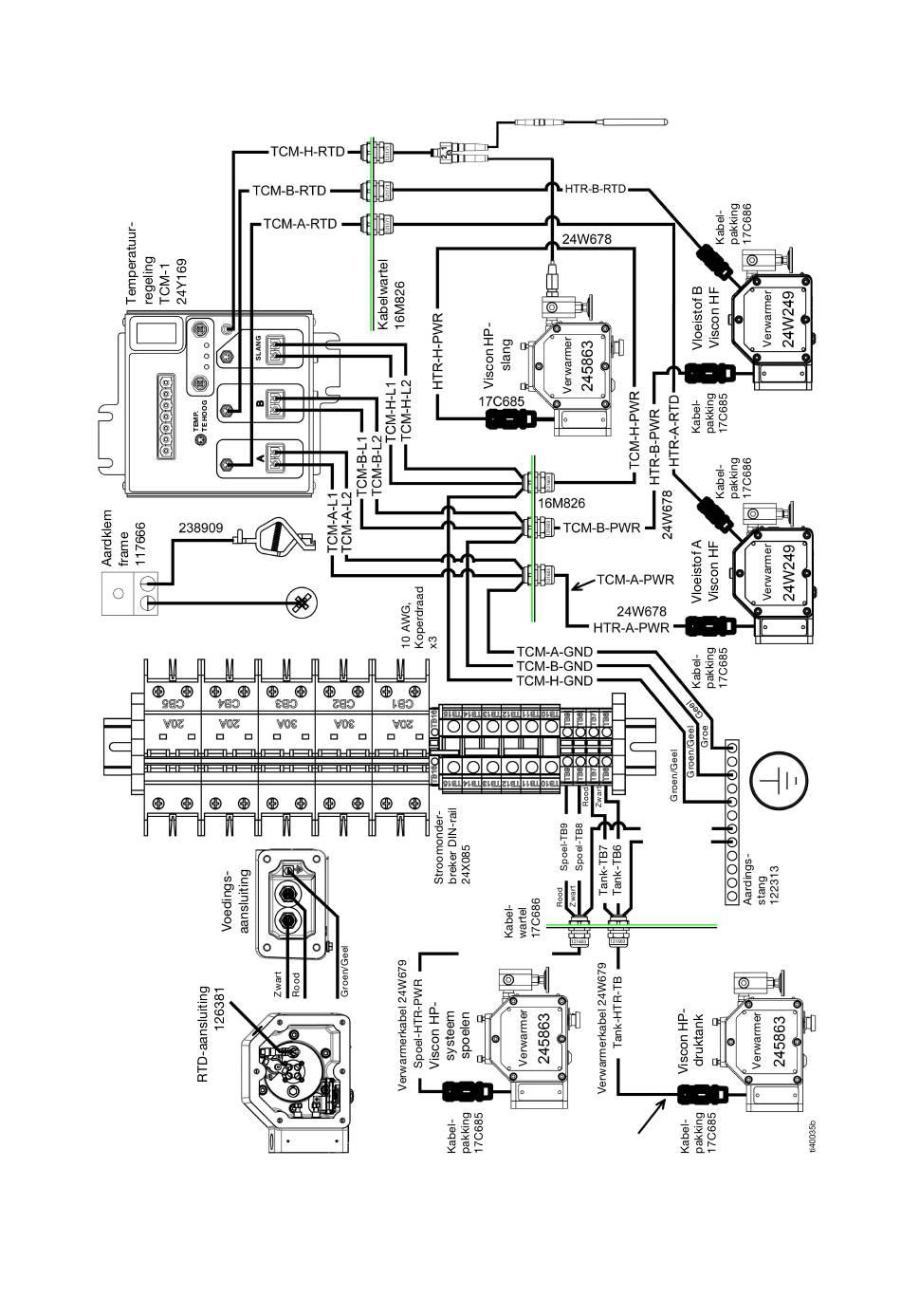

Schema verwarmer spoelkast
Aarde emmer
14 AWG, Koperdraad
Aarde spoelpomp
18 AWG, Koperdraad
3B0370ZAE
Uitbreiding 125357
Splitter
125806
RTD-kabel 126427
RTD-kabel 24W680
RTD-kabel 24W680
Verwarmerkabel
Compressie-
fitting 126351
Kabelpakking
Rood
Zwart
Rood
Zwart
Rood
Zwart
Spoel-HTR-TB
Slang-RTD 24P242
Kabelwartel
Spoel-GND
Tank-GND
Groen/Geel
10 AWG,
Koperdraad
x2
Tank-HTR-PWR
Bedradingsschema's
43
