Graco XM PFP Bediening, Onderdelen, Reparatie pagina 26
Reparatie
Doseerventieleenheid
1.
Zet de hoofdschakelaar uit.
2.
Volg de Drukontlastingsprocedure, pagina 9.
3.
Koppel alle vloeistofleidingen los uit de doseerventielen
(28 of 29). Zie A
. 6.
FB
4.
Open het deksel van de bedieningskast.
Zie Gebruikersinterface/Regelkastpagina 15.
5.
Koppel de druksensor (831) los van de FCM (507).
Zie Bedradingsschema's, pagina 46.

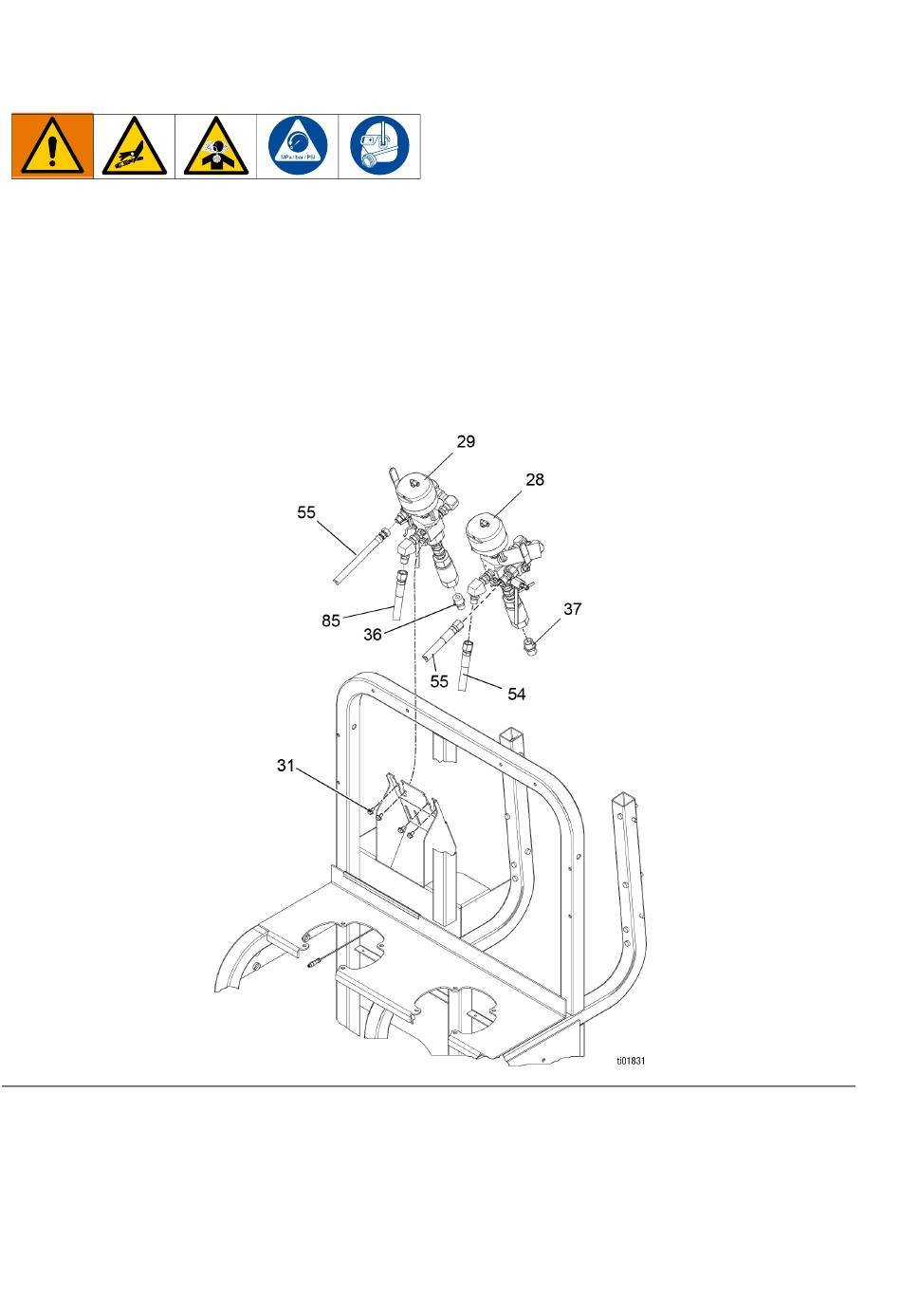

A
. 6
FB
26
6.
Verwijder twee schroeven (31) waaarmee het
doseerventiel aan de steun is bevestigd.
7.
Verwijder de doseerventielen.
8.
Schroef de fitting voor de nippel van het doseerventiel
(36 of 37) los uit de uitlaat van het doseerventiel.
9.
Zie Regelventielen mengverhouding (262887,
262888) op pagina 77 voor meer afbeeldingen
van de demontage, waar nodig.
10. Voer de stappen in omgekeerde volgorde uit
om de doseerventieleenheid terug te plaatsen.
Zie Regelventielen mengverhouding (262887,
262888) op pagina 77 voor afbeeldingen en
specificaties van de montage.
3B0370ZAE
