Graco XM PFP Bediening, Onderdelen, Reparatie pagina 25
De solenoïdeinlaatluchtregelaar
vervangen (644)
1.
Luchtregeleenheid (18) verwijderen
2.
Koppel de luchtleiding los uit de luchtregelaar (644).
3.
Verwijder de meter (616) en fittingen (608, 610, 611)
uit de regelaar.
4.
Verwijder de schroeven uit de snelklemmen (642)
waarmee de luchtregelaar (644) in positie wordt
gehouden.
5.
Open de klemmen (642) aan het scharnier en trek
ze uit het blok (643).
6.
Verwijder de regelaar (644) en vervang die met een
nieuwe.
A

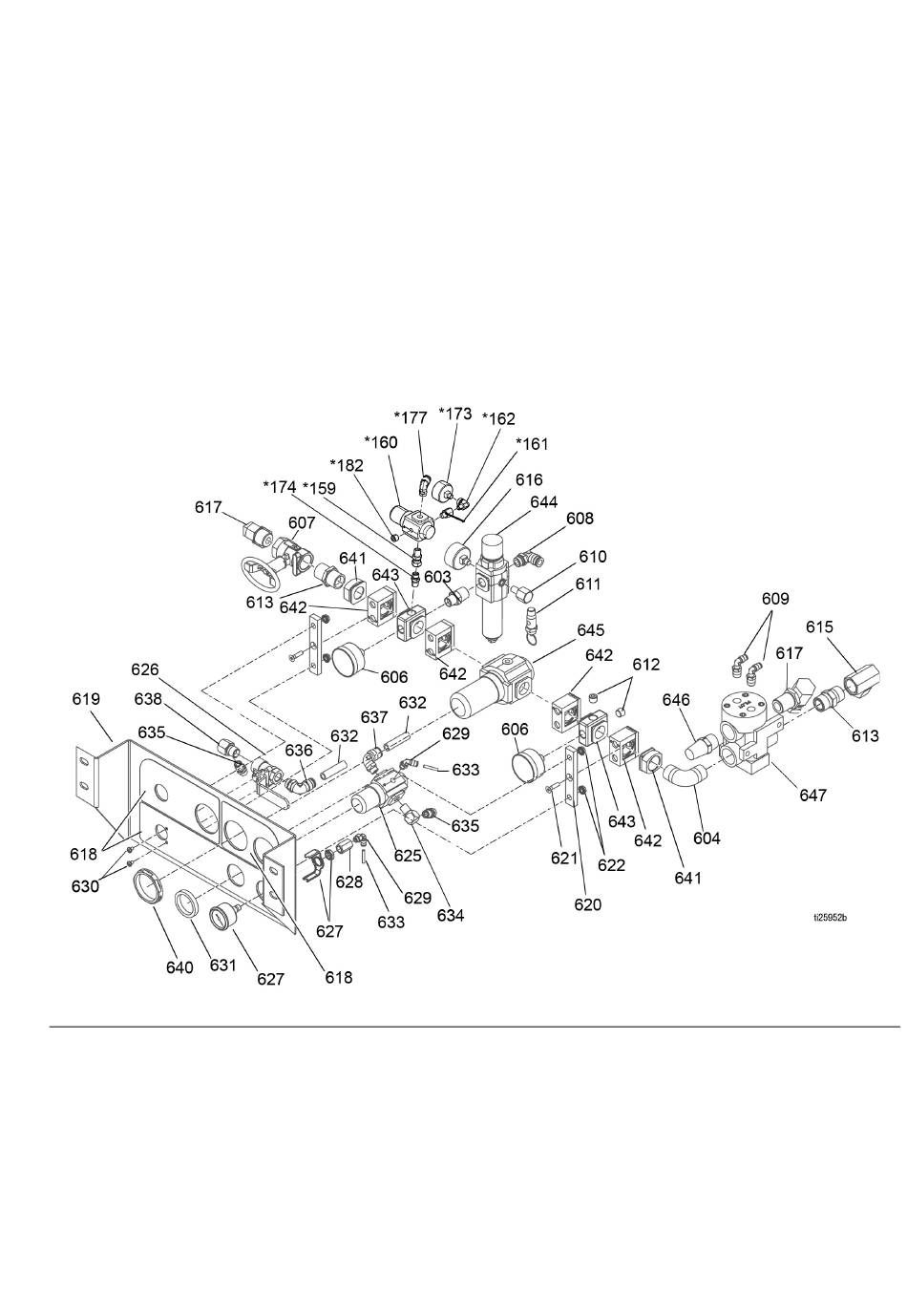

. 5: Luchtregeleenheid (18)
FB
3B0370ZAE
7.
Voer de stappen in omgekeerde volgorde uit om
het geheel opnieuw te monteren.
8.
Stel de nieuwe luchtdrukregeling in op minstens
80-85 psi (0,55-0,58 MPa, 5,5-5,8 bar)
Spoelkastinlaatluchtregelaar vervangen
(160)
1.
De kappen van de regelkast verwijderen.
2.
Koppel de luchtleiding los uit de regelaar (160).
3.
Verwijder de fittingen (177, 161, 162, 182) en de
meter (173). Verwijder de complete regelaar (160).
4.
Voer de stappen in omgekeerde volgorde uit om
het geheel opnieuw te monteren.
*
Alleen voor gevaarlijke locaties.
Reparatie
25
