Reparatie
Pompeenheid
(systeemmodule)
Wanneer u onderhoud aan de pompeenheid moet uitvoeren,
moet u de volledige pompeenheid of de verdringerpomp en
de luchtmotor afzonderlijk verwijderen.
De pompeenheid verwijderen
1.
Volg de Drukontlastingsprocedure, pagina 9.
2.
Sluit het kogelventiel bij de inlaat van de doseerpomp.
3.
Koppel de vloeistofinlaatleiding los uit de
verdringerpomp. Laat de leiding aangesloten op de tank.
4.
Ontkoppel de luchtmotor.
a.
Koppel de sensorkabel, luchtleiding en
aardingskabel los van de luchtmotor.
b.
Verwijder de bevestigingsschroeven (5) en
sluitringen (4) die de luchtmotor (2 of 3) op de
montagebeugel houden. Zie A
5.
Gebruik de hefring op de luchtmotor om de
pompeenheid te verwijderen.
Om ernstig letsel door vallende voorwerpen als gevolg van
het breken van de hefring te voorkomen, mag u de pompset
niet aan de hefring optillen als het totale gewicht van de
pompeenheid meer dan 250 kg (550 lb) is.
6.
Raadpleeg de handleiding van de
Xtreme-verdringerpomp 311762 voor het onderhoud
en de reparatie van de verdringerpomp. Raadpleeg de
handleiding van uw XL-luchtmotor voor het onderhoud
en de herstelling van de luchtmotor.
7.
Sluit de aarddraad en sensorkabel weer aan.
Voer de stappen in omgekeerde volgorde uit om
de pompeenheid weer te monteren.
28

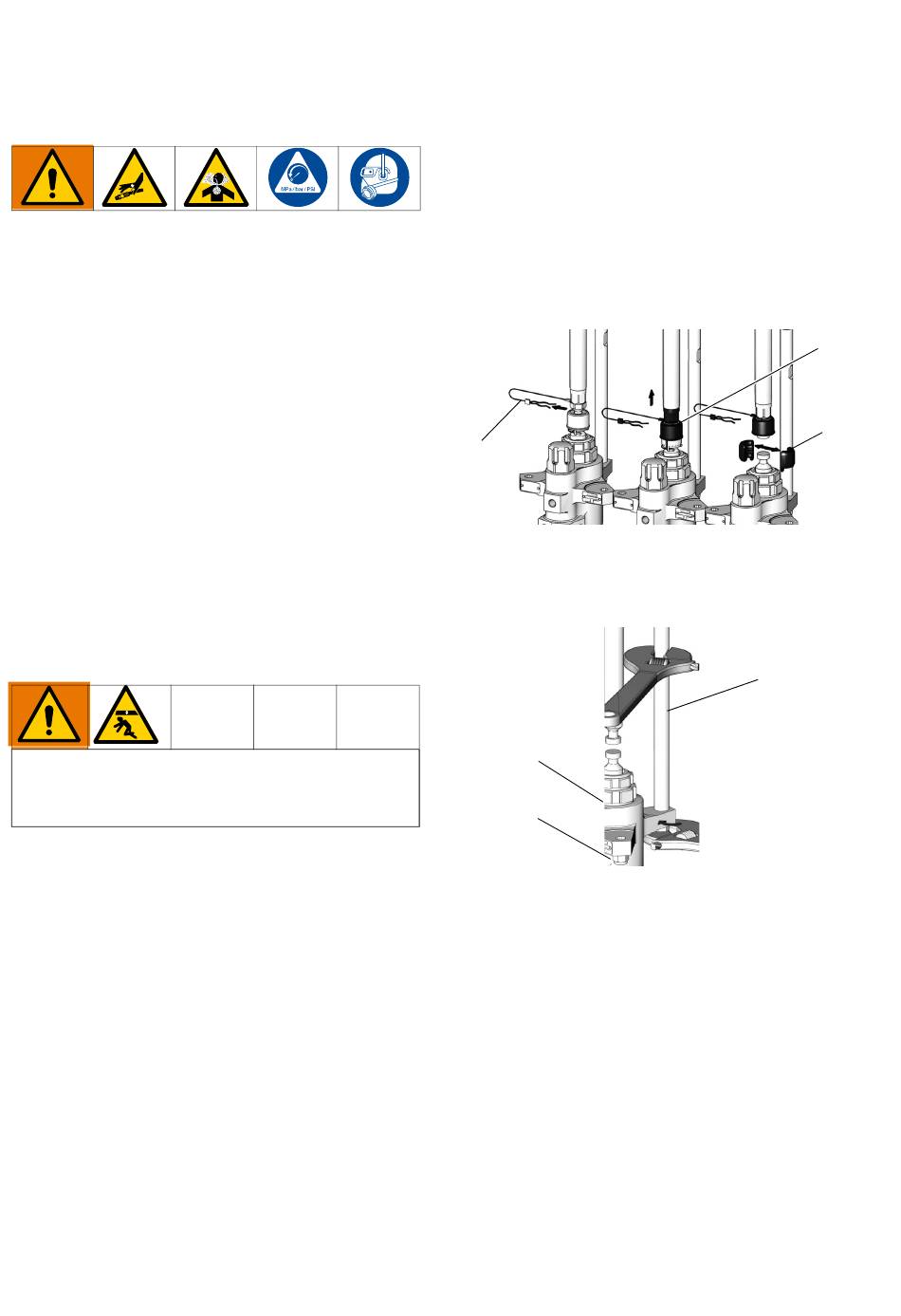

De verdringerpomp verwijderen
Volg deze instructies om uitsluitend de verdringerpomp
te verwijderen; de luchtmotor blijft geïnstalleerd.
1.
2.
3.
4.
5.
. 7 op pagina 29.
FB
6.
7.
Volg de Drukontlastingsprocedure, pagina 9.
Sluit het kogelventiel op de vloeistofinlaatleiding (275).
Koppel de vloeistofinlaatleiding los uit de
verdringerpomp. Laat de leiding aangesloten
op de tank.
Verwijder de clip (2b) en schuif de koppelingafdekking
(2c) omhoog om de koppeling te verwijderen (2a).
2b
Gebruik een sleutel om de trekstang vast te houden
om te verhinderen dat de stangen draaien. Schroef de
moeren (2e) los van de trekstangen (2d) en verwijder
de verdringerpomp (2f) zorgvuldig.
2f
2e
Raadpleeg de handleiding van de
Xtreme-verdringerpomp 311762 voor het onderhoud
en de reparatie van de verdringerpomp.
Voer de stappen in omgekeerde volgorde uit om de
verdringerpomp weer te monteren.
2c
2a
ti8264a
2d
ti8301a
