Reparatie
Verwarmers
Zie de handleiding voor de betreffende verwarmer voor
informatie over bedrading, reparatie en onderdelen.
Zie Waarschuwingen op pagina 4.
Onderhoud en reparatie
1.
Wacht totdat de verwarmers zijn afgekoeld voordat
u begint met het repareren van de verwarmers.
2.
Volg de Drukontlastingsprocedure, pagina 9.
3.
Schakel de voeding uit.
4.
Koppel de vloeistofleidingen en de elektrische
bedrading los van de vloeistofverwarmer.
5.
Raadpleeg de handleiding van uw verwarmer voor
onderhoud aan en reparatie van uw verwarmer.
6.
Koppel de vloeistofleidingen en elektrische bedrading
opnieuw aan.

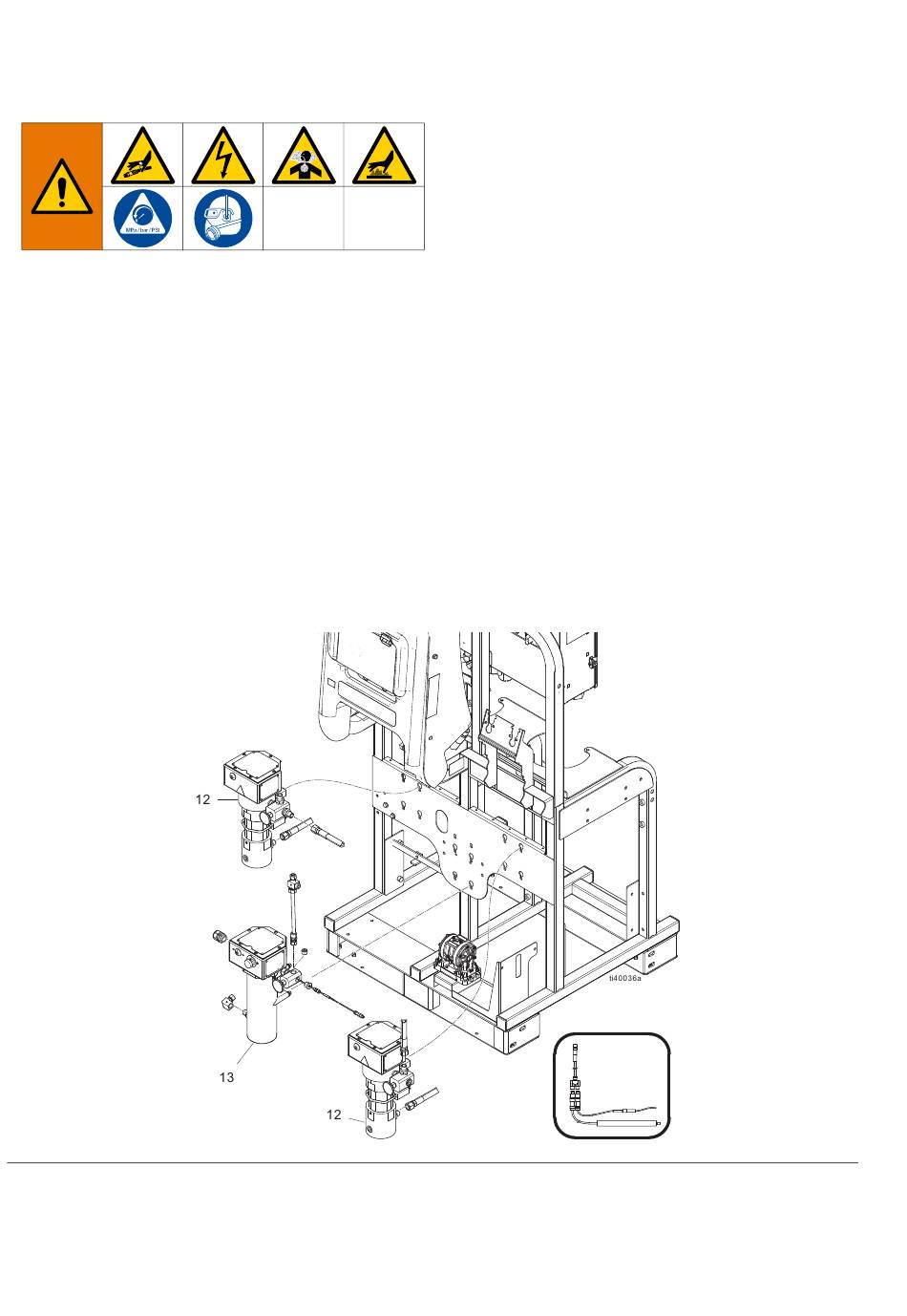

A
. 8: Verwarmers op systeemmodule
FB
30
Vervangen
1.
Wacht totdat de verwarmers zijn afgekoeld voordat
u ze vervangt.
2.
Volg de Drukontlastingsprocedure, pagina 9.
3.
Schakel de voeding uit.
4.
Koppel de vloeistofleidingen en de elektrische
bedrading los van de vloeistofverwarmer.
5.
Heaters systeemmodule: Zie A
bevestigingsschroeven, borgringen en vlakke sluitringen
los op de achterkant van de verwarmer (12 of 13)
waarmee deze aan het frame van het systeem is
bevestigd. Schuif de verwarmer omhoog en verwijder
deze van de montageplaat.
6.
Verwarmers voor de toevoermodule: Zie pagina 60.
Draai vier bevestigingsschroevenn, borgringen en vlakke
sluitringen los op de achterkant van de verwarmer (226)
waarmee deze aan het systeemframe is bevestigd.
Schuif de verwarmer omhoog en verwijder deze van
de montageplaat.
7.
Vervang de verwarmer. Voer de stappen in de
omgekeerde volgorde uit om de nieuwe verwarmer
te monteren.
. 8. Draai vier
