Graco XM PFP Bediening, Onderdelen, Reparatie pagina 41
Schema voor gevaarlijke locaties

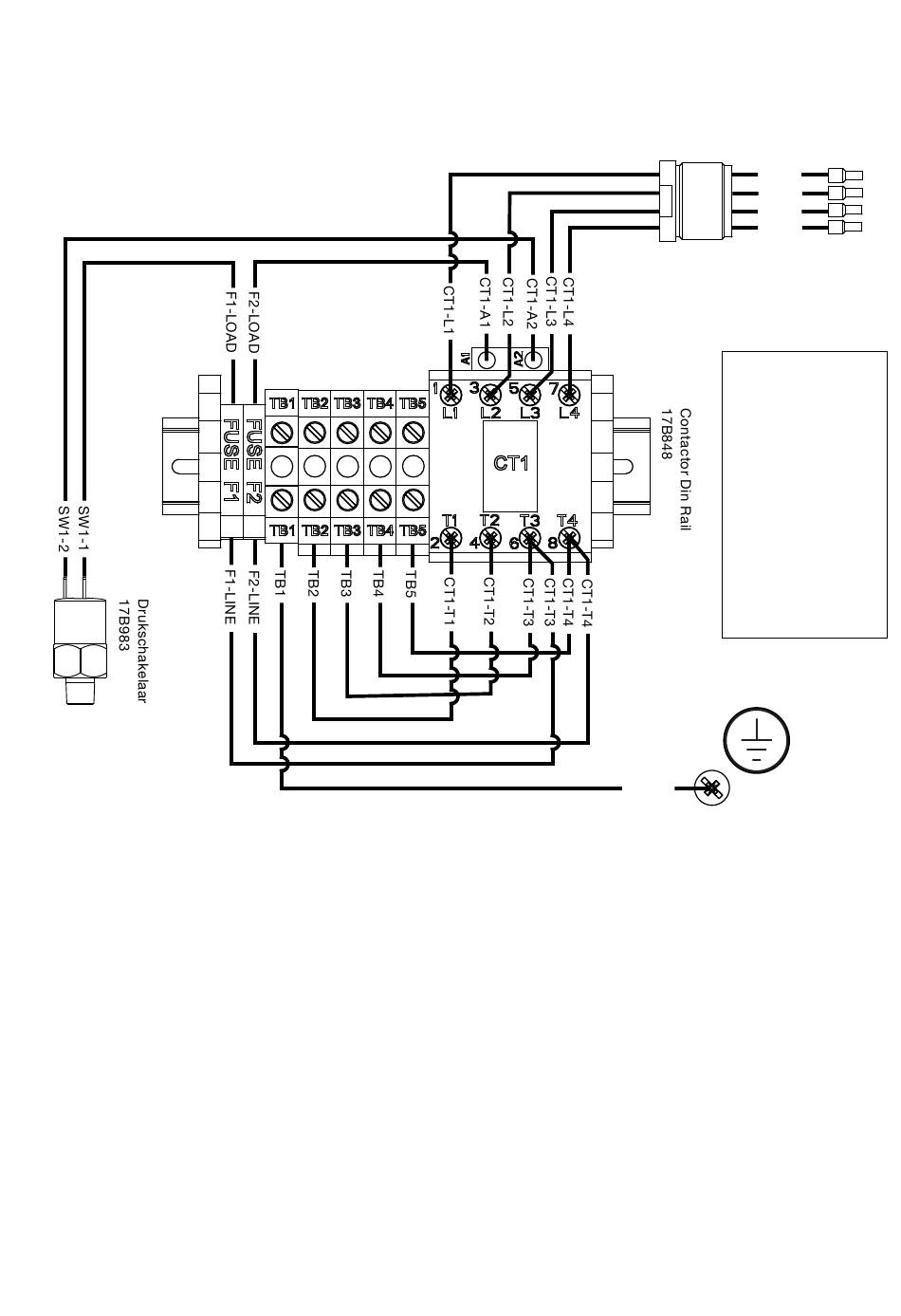

Schema AC-voeding explosieveilige doos
3B0370ZAE
Bus 17B984
Ingangsver-
mogen
GND
8 AWG, koperdraad
Bedradingsschema's
TB10
TB12
TB13
TB15
Naar
spoelkast
Voedingsaan-
sluiting
200-240 VAC Delta
GND - TB1
L1 - TB3
L2 - TB4
L3 - TB5
350-415 VAC ster
GND - TB1
L1 - TB2
L2 - TB3
L3 - TB4
N - TB5
ti27663a
41
