Onderdelen
Subeenheden toevoermodule

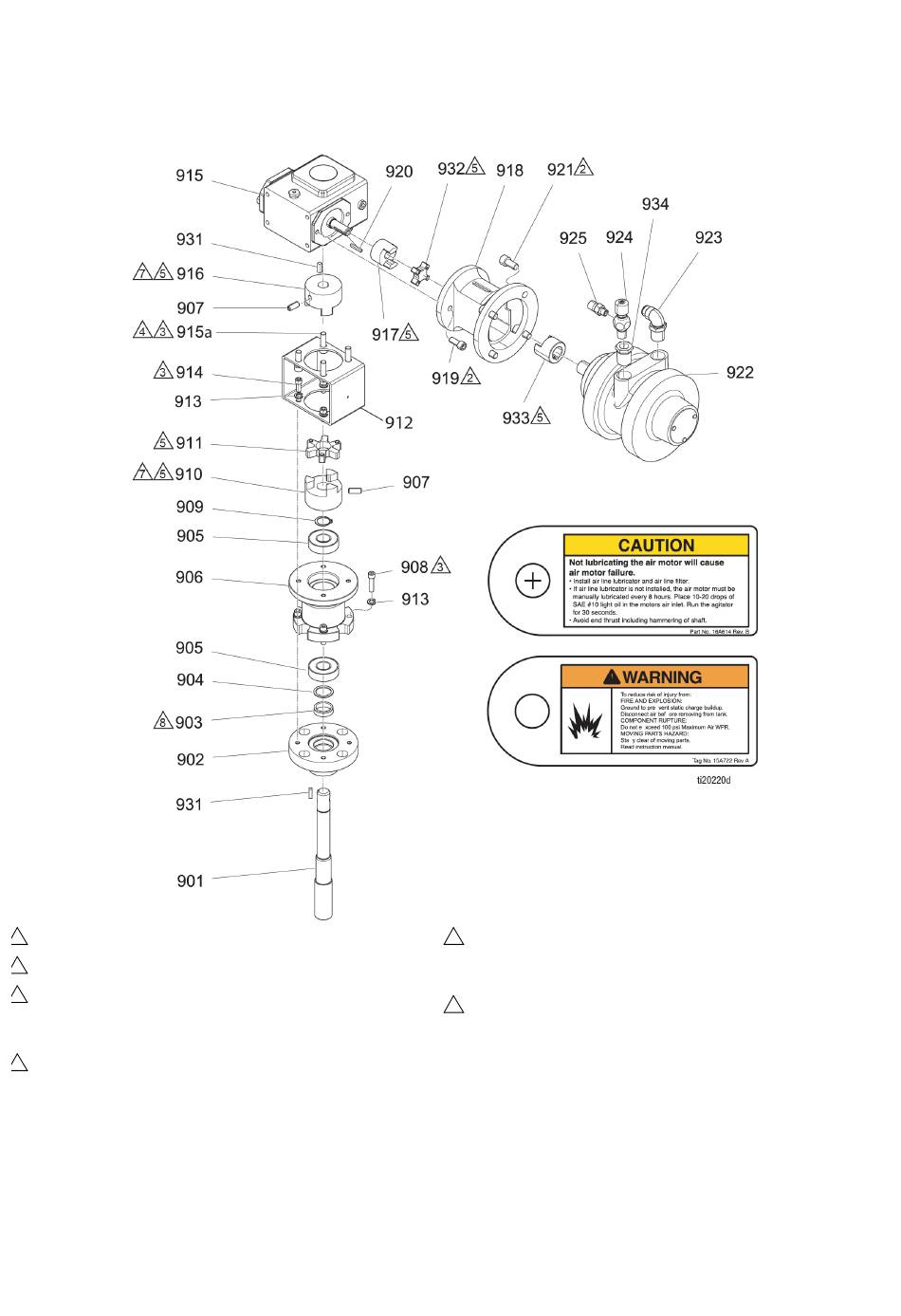

Luchtaangedreven roerwerk (273299)
2
Breng schroefdraadborgmiddel met lage sterkte aan.
3
Gebruik middelsterk schroefdraadborgmiddel.
4
Verwijder vier schroeven van de tandwielreductie-eenheid
(915), haal ze door de beugel (912) en terug in de
tandwielreductie-eenheid (915), en draai ze aan met
een aanhaalmoment van 17-19 N•m (150-170 in-lb).
5
Laat een ruimte van 0,015 inch tussen elke helft van
de koppelingen (910, 911, 916, 917, 932, 933).
78
7
Wanneer u een vervangende koppeling bestelt: Verwijder
de stelschroef die bij de koppelingen (910, 916) is geleverd
en gooi deze weg. Vervang deze door de stelschroef (907)
van de originele koppelingen.
8
De open kant van de afdichting van de U-cupafdichting (903)
moet naar beneden wijzen in de behuizing (902).
OPMERKING: Breng buisdichtingsmiddel aan op alle niet-draaiende
buisdraadverbindingen.
