Sensoren
De materiaaldruksensor vervangen
1.
Sluit het hoofdluchtafsluitventiel op de
luchttoevoerleiding en op het systeem.
2.
Volg de Drukontlastingsprocedure, pagina 9.
3.
Open het deksel van de bedieningskast.
Zie Gebruikersinterface/Regelkast, pagina 15.
4.
Koppel de druksensor (831) los uit het doseerventiel.
Zie Regelventielen mengverhouding (262887,
262888) op pagina 77.
5.
Koppel het andere uiteinde van de druksensor (831)
los uit de FCM (507). Zie Bedradingsschema's,
pagina 46.
6.
Voer de stappen in omgekeerde volgorde uit om het
geheel opnieuw te monteren.
Temperatuursensor slangenbundel (93)
1.
Koppel de M8-kabelaansluiting los die naar de
slangenbundel gaat.
2.
Open de slangenbundel en de isolatie totdat de
sensor (93) gemakkelijk kan worden verwijderd
zonder aan de kabel te trekken.
3.
Verwijder de sensor (93).

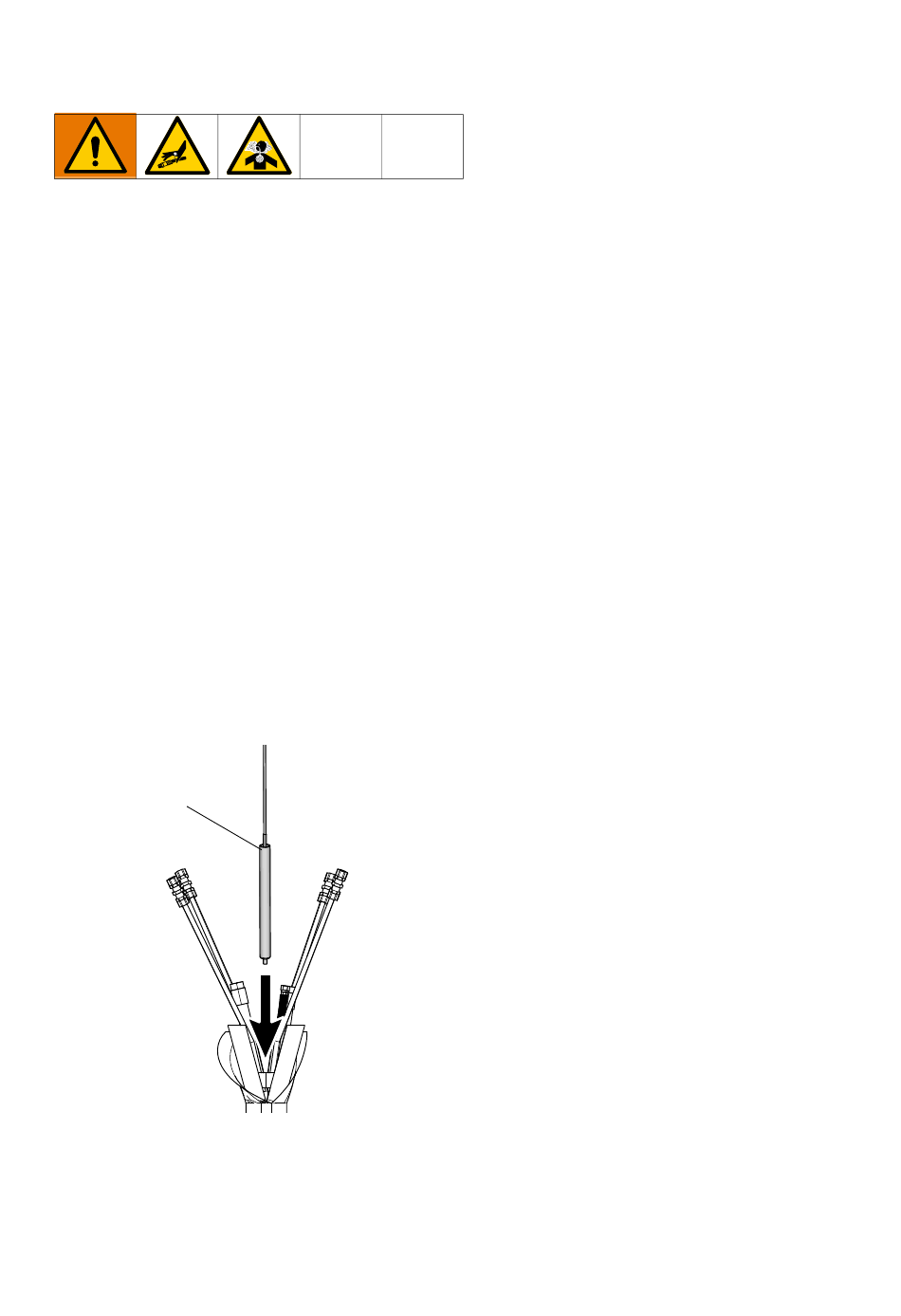

93
3B0370ZAE
4.
Duw de nieuwe sensor volledig in het geïsoleerde deel
van de slangenbundel.
5.
Sluit de isolatie en slangenbundels en tape ze opnieuw
vast. Zorg ervoor dat er geen spanning op de kabel
staat.
6.
Sluit de M8-connector weer aan.
Temperatuursensoren (RTD)vervangen
Deze procedure is van toepassing op:
•
Tanksensoren gemonteerd in de zijkant van elke tank in
de buurt van de bodem (209). Zie de onderdelentekening
op pagina 59.
•
Glycolverwarmer voor sensor slanguitlaatspruitstuk (100).
Zie de onderdelentekening op pagina 55.
•
Zie voor sensoren voor vloeistofverwarmer die in de
verwarmerbehuizing zijn gemonteerd de handleiding
®
van uw Viscon
HF-verwarmer, Bijbehorende
handleidingen, pagina 2.
1.
Sluit het hoofdluchtafsluitventiel op de
luchttoevoerleiding en op het systeem.
2.
Volg de Drukontlastingsprocedure, pagina 9.
3.
Koppel de M8-kabelaansluiting los.
4.
Schroef de compressiemoer los. Trek de sensor
recht uit de fitting (82 of 208).
5.
Verwijder de fitting (82 of 208).
OPMERKING: De samengedrukte huls kan niet uit
de sensor worden verwijderd. Er moet een nieuwe
compressiefitting worden gebruikt.
6.
Breng schroefdraadafdichtmiddel aan en vervang
de compressiefitting (82 of 208). Draai de fitting vast.
7.
Positiesensor (100 of 209):
-
Tank: Plaats de sensor en laat een mantel van
15,8 mm (5/8 inch) buiten de fitting.
-
Verwarmerspruitstuk: Plaats de sensor en laat
een mantel van 3,2 mm (1/8 inch) buiten de fitting.
8.
Installeer de compressiemoer op de mantel handvast
en draai deze daarna nog eens 3/4 slag vast.
