Reparatie
Aansluitdoos (modellen voor
niet-gevaarlijke locaties)
Alle elektrische bedrading moet worden verzorgd door een
gediplomeerd elektricien en aan alle ter plaatse geldende
verordeningen en regelgeving voldoen.

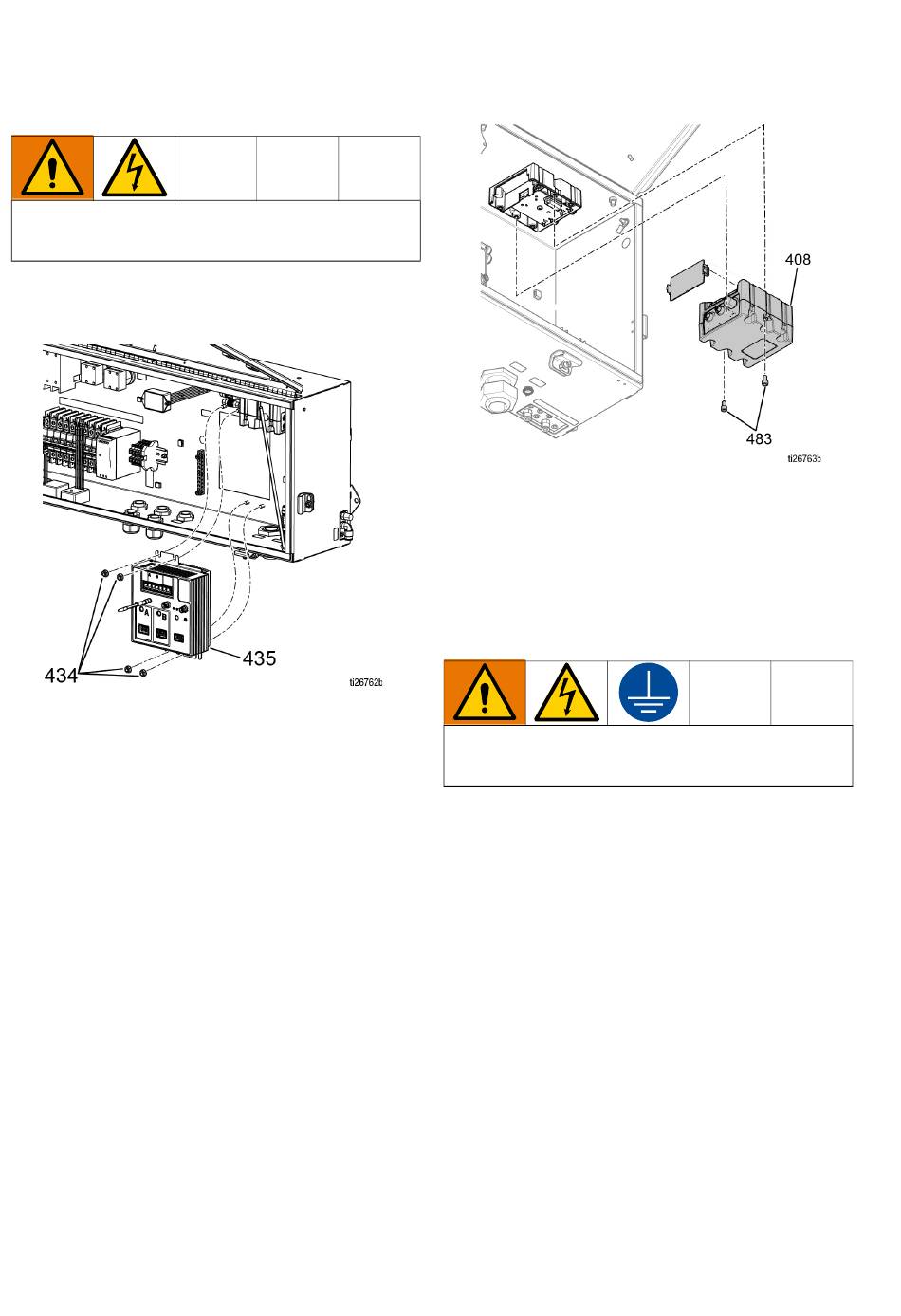

Hoogvermogentemperatuurregelmodule
(HPTCM) vervangen
1.
Schakel de hoofdschakelaar van het systeem UIT.
2.
Open de aansluitdoos.
3.
Koppel alle aansluitingen op de HPTCM (435) los.
4.
Verwijder vier moeren (434) warmee de HPTCM is
bevestigd en verwijder vervolgens de HPTCM.
5.
Installeer de HPTCM en maak de HPTCM-aansluitingen
weer vast. Zie Bedradingsschema's, pagina 34.
6.
Sluit de aansluitdoos.
7.
Laad de software. Zie De software upgraden,
pagina 19.
20
De vloeistofregelmodule (FCM3)
vervangen
1.
Schakel de hoofdschakelaar van het systeem UIT.
2.
Open de aansluitdoos.
3.
Ontkoppel alle aansluitingen op de FCM3 (408).
4.
Verwijder twee schroeven (483) waarmee FCM3 is
bevestigd en verwijder FCM3. Als de basis moet
worden vervangen, verwijder dan vier schroeven (406)
en de aardschroef (407), en verwijder de basis.
De middelste aardschroef in het blok van de
vloeistofregelmodule moet worden gebruikt om ernstig
letsel door elektrische schokken te voorkomen.
5.
Voer de stappen in de omgekeerde volgorde uit
om de nieuwe FCM3 te monteren.
6.
Bevestig FCM3-aansluitingen opnieuw.
7.
Sluit de aansluitdoos.
8.
Laad de software. Zie De software upgraden,
pagina 19.
