Reparatie

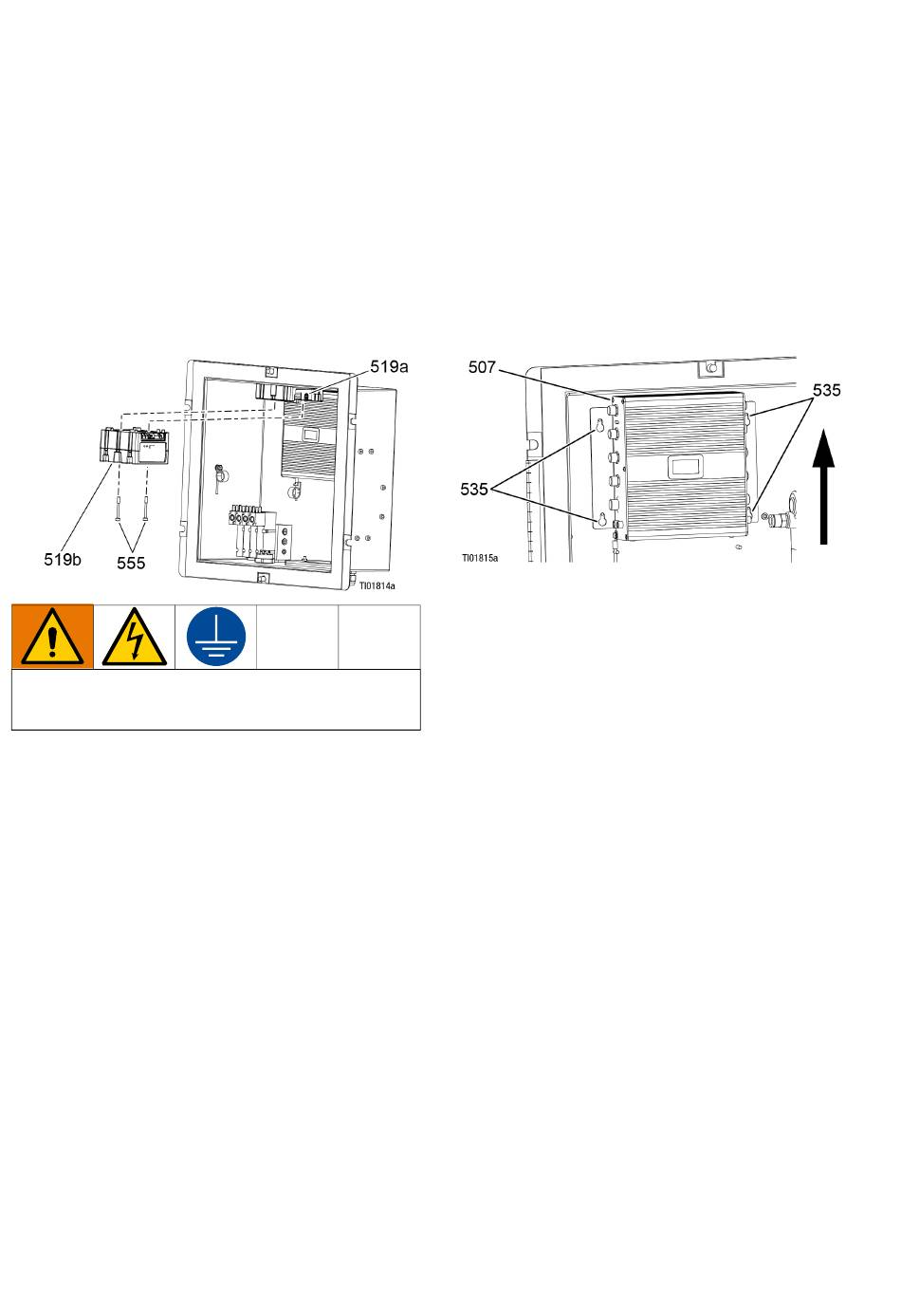

USB-module vervangen
1.
De kap en het voorpaneel van de regelkast
verwijderen, pagina 15.
2.
Schakel de voeding uit.
3.
Koppel de CAN-kabels en de USB-kabel los van de
USB-module (519).
4.
Verwijder twee bevestigingsschroeven (555) uit de
USB-module en verwijder de module uit de basis.
Als de basis (519a) moet worden vervangen, verwijder
dan vier schroeven (556) en de aardschroef (557), en
verwijder de basis.
De middelste aardschroef in het blok van de
vloeistofregelmodule moet worden gebruikt om ernstig
letsel door elektrische schokken te voorkomen.
5.
Voer de stappen in de omgekeerde volgorde uit om
de nieuwe USB-module te installeren.
6.
Laad de software. Zie De software upgraden,
pagina 19.
7.
Plaats het voorpaneel van de regelkast terug en plaats
de kappen terug.
16
De materiaalregelmodule (FCM)
vervangen
OPMERKING: De USB-module hoeft niet te worden
verwijderd voordat de FCM wordt vervangen.
1.
De kap en het voorpaneel van de regelkast
verwijderen, pagina15.
2.
Schakel de voeding uit.
3.
Verwijder alle kabels van de FCM (507).
Noteer de locatie van elke kabel.
4.
Draai de vier montageschroeven (535) los.
5.
Schuif de FCM omhoog en uit de sleutelgatgleuven.
6.
Volg de stappen in de omgekeerde volgorde om
de nieuwe FCM te installeren.
7.
Laad de software. Zie De software upgraden,
pagina 19.
8.
Het grootste deel van de systeemconfiguratie is
opgeslagen in de FCM. Gebruik het scherm om de
configuratie aan te passen met de waarden van de
oude FCM. Zie de XM PFP-bedieningshandleiding
voor instructies.
9.
Plaats het voorpaneel van de regelkast terug en plaats
de kappen terug.
