Graco XM PFP Bediening, Onderdelen, Reparatie pagina 17

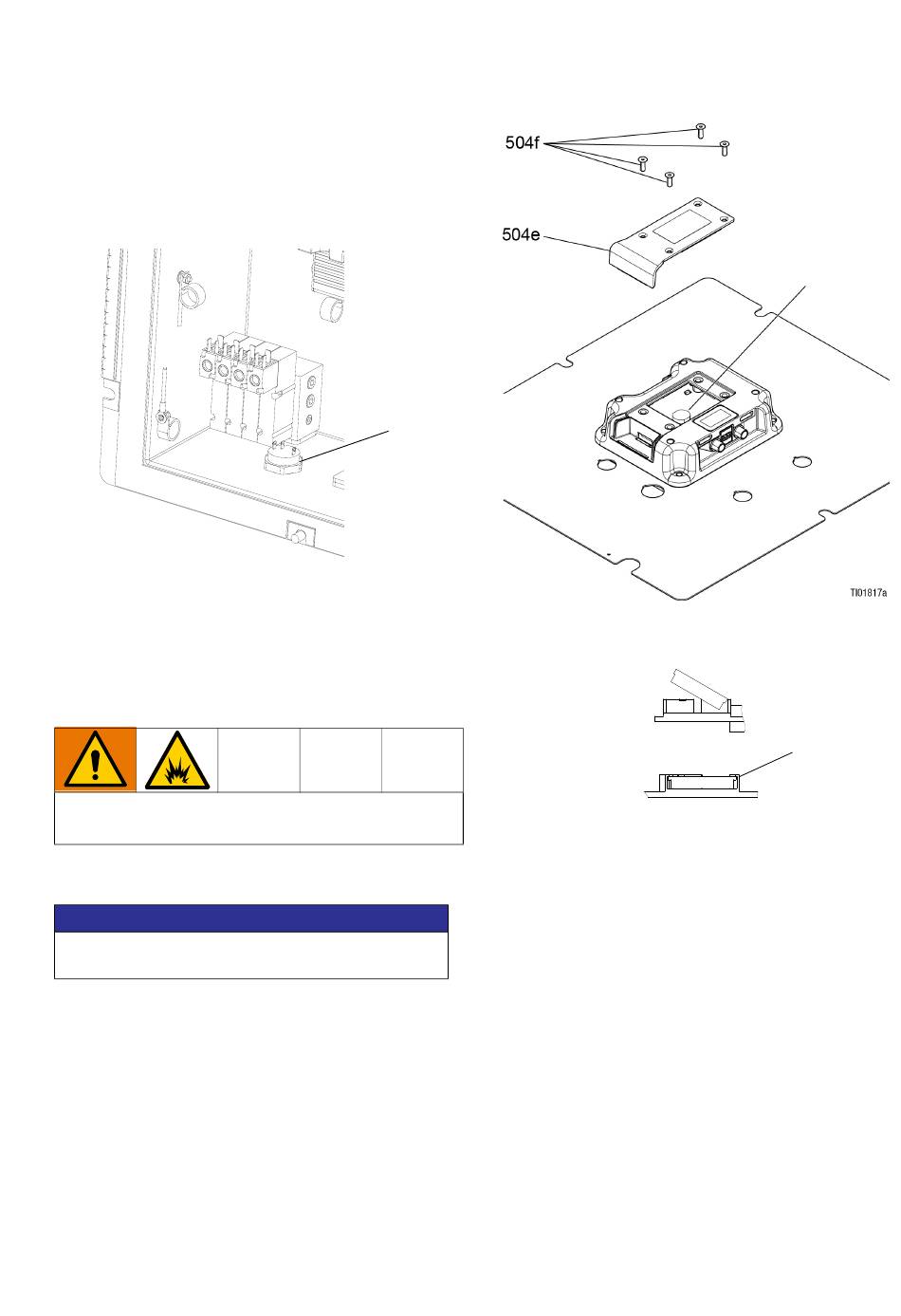

Alarm vervangen
1.
De kap en het voorpaneel van de regelkast
verwijderen, pagina15.
2.
Schakel de voeding uit.
3.
Ontkoppel de alarmdraden van het alarm (517).
4.
Schroef het alarm eraf en vervang het.
5.
Schroef het nieuwe alarm erin. Sluit de alarmkabels
weer aan.
6.
Plaats het voorpaneel van de regelkast terug en plaats
de kappen terug.
Display
Vervang de batterij van het display niet op een gevaarlijke
locatie om brand en explosies te voorkomen.
De batterij van het display vervangen
LET OP
Draag een aardingsriem om te voorkomen dat de
printkaart beschadigd raakt.
1.
De kap en het voorpaneel van de regelkast
verwijderen, pagina15.
2.
Schakel de voeding uit.
3B0370ZAE
3.
Verwijder vier schroeven (504f) en het afdekkapje
(504e).
517
4.
Gebruik een platte schroevendraaier om de oude
batterij eruit te halen.
Verwijder de
oude batterij
Steek de nieuwe
batterij erin
5.
Vervang door de nieuwe batterij. Zorg ervoor dat de
batterij onder de aansluitlipjes past alvorens het andere
uiteinde op zijn plaats te duwen.
OPMERKING: Gebruik enkel Panasonic
CR2032-batterijen ter vervanging.
6.
Gebruik de schroeven (504f) om het afdekkapje (504e)
te installeren.
7.
Plaats het voorpaneel van de regelkast terug en plaats
de kappen terug.
Reparatie
Accu
Aansluitlipjes
17
