Graco XM PFP Bediening, Onderdelen, Reparatie pagina 76
Onderdelen

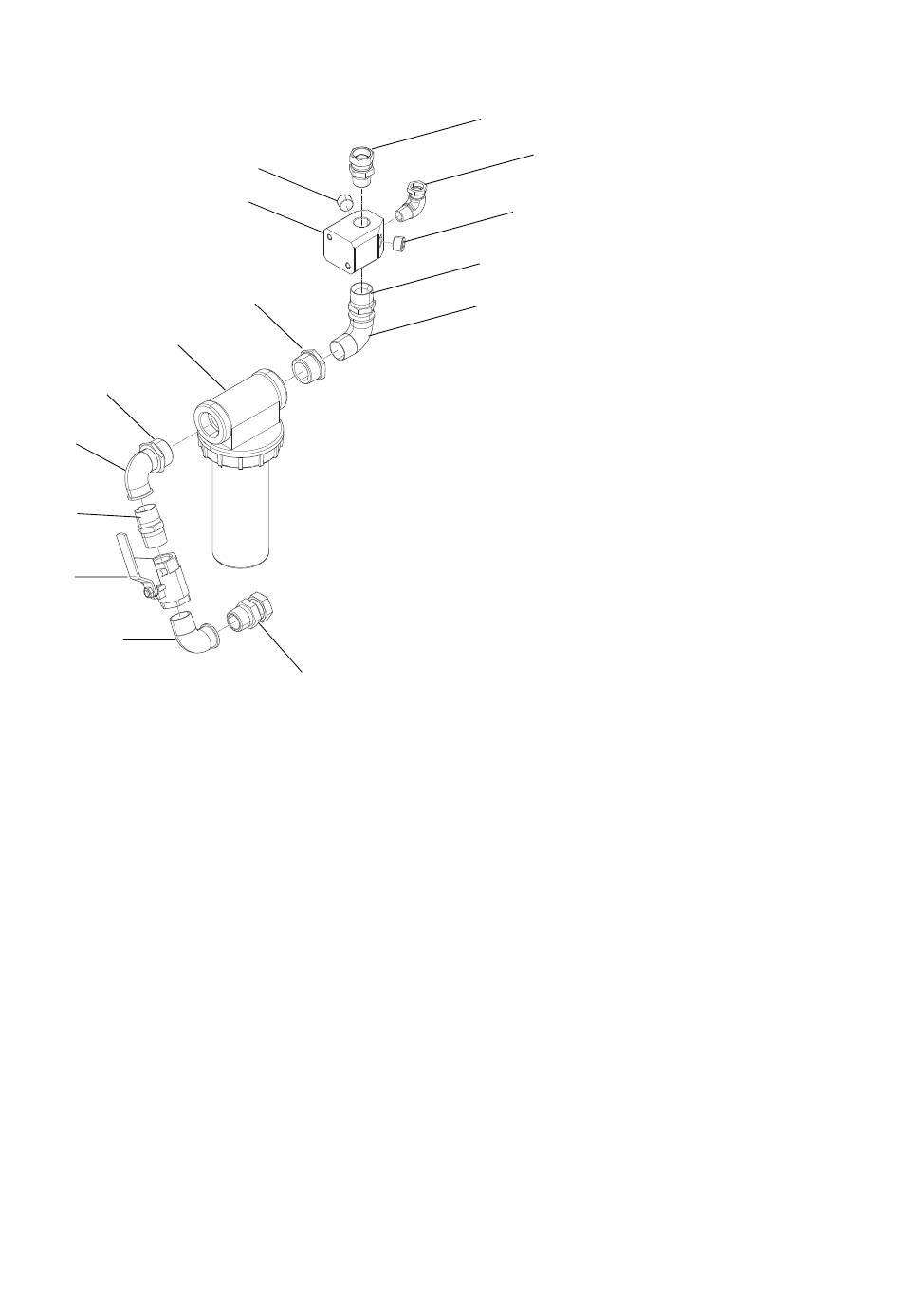

Luchtfilter (24P899)
701
702
703
704
708
703
Ref.
Onderdeel
Omschrijving
701
16T236
FILTER, lucht, 1-1/4, automatische afvoer
701a
106204
FILTERELEMENT (niet afgebeeld)
702
---
BUS, 1-1/4 x 1 npt koolstofstaal
703
110300
FITTING, elleboog, straat, leiding
704
158585
FITTING, nippel
705
16R951
VERDEELSTUK, luchtverdeling
706
157785
FITTING, wartel
707
C19024
FITTING, elleboog, wartel
708
113163
VENTIEL, kogel, verlucht, 1.00 inch
709
160022
FITTING, koppelstuk
710
---
AFDICHTINGSMIDDEL, pijpverbindingen, roestvrij staal
711
100361
PLUG, leiding
--- Niet in de handel.
76
711
705
702
ti20218a
709
706
707
711
704
703
OPMERKING: Breng buisdichtingsmiddel aan op alle
niet-draaiende buisdraadverbindingen.
OPMERKING: Positioneer de fittingen ongeveer zoals
afgebeeld.
Aantal
1
1
2
3
2
1
1
1
1
1
1
2
