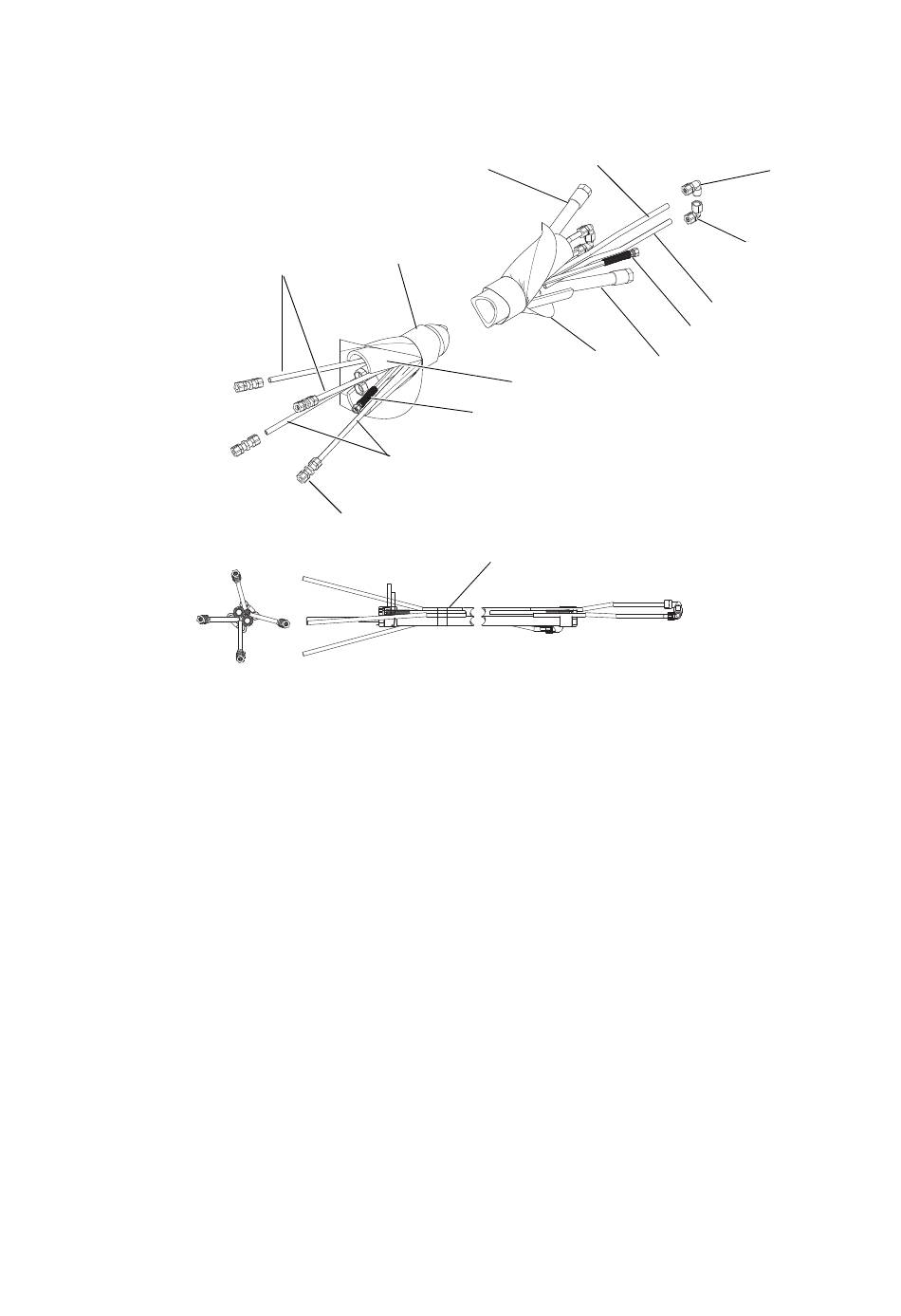

Graco XM PFP Bediening, Onderdelen, Reparatie pagina 63
Verwarmde slangenbundel
16T121 - 3/4 inch x 1/2 inch
16T122 - 3/4 inch x 3/4 inch
Ref.
Onderdeel Omschrijving
301
H77550
SLANG, gekoppeld, 3/4 inch,
6500 psi
Bij model 16T121
Bij model 16T122
302
16X027
SET, buis,
binnendiameter 0,375 inch (9,5 mm)
rood nylon
303
H42550
SLANG, gekoppeld, 4500 psi,
binnendiameter 1/4 inch, 50 ft
(15,2 m)
304
---
LABEL, identificatie-
305
16X028
SET, buis,
binnendiameter 0,375 inch (9,5 mm)
blauw nylon
306
---
TAPE, elektrisch
307
---
BUIS, isolatie,
binnendiameter 2-5/8 inch,
50 ft (15,2 m)
308
H75050
SLANG, gekoppeld, 7250 psi,
binnendiameter 1/2 inch, 50 ft
(15,2 m); Alleen model 16T121
3B0370ZAE
304
305
302
310a
Aantal
305 (blauw)
308
309
307
303
306
Ref.
Onderdeel Omschrijving
309
16T138
310
16U666
1
310a
126894
2
310b
126898
2
310c
126896
1
311
16U111
311a
C20487
1
311b
158491
2
311c
156823
311d
156971
1
1
--- Niet in de handel.
1
310b
310c
302 (rood)
303
301
ti20243a
BESCHERMKOUS, 50 ft (15,2 m)
SET, buisfittingen
VERBINDING,
1/2 inch buis x 1/2 inch buis
KNIESTUK,
1/2 inch buis x 1/2 nptm
KNIESTUK, buis 1/2 inch x 1/2 nptf
SET, fittingen, slangaansluiting
(niet afgebeeld)
NIPPEL, zeskant (niet afgebeeld)
NIPPEL (niet afgebeeld)
VERBINDING, wartel (niet
afgebeeld)
NIPPEL, kort (niet afgebeeld)
Onderdelen
Aantal
1
1
4
2
2
1
2
1
2
1
63
