Graco XM PFP Bediening, Onderdelen, Reparatie pagina 23
Multi-zone 3-kanaalsbarrière (alleen voor
systemen voor gevaarlijke locaties)
1.
Schakel de hoofdstroom uit door het luchtregelventiel
van de doseerpomp te sluiten.
2.
Open de spoelkast.
3.
Koppel CAN-kabels, aarddraad (1527) en luchtslang
los uit de fittingen.
3B0370ZAE
4.
Maak de rode en zwarte stroomkabels los uit de
aansluitblokken. Zie Schema CAN-netwerk en
DC-voeding, pagina 44.
5.
Verwijder de moeren (1516) en ringen (1523) en
de multi-zone 3-kanaalsbarrièremodule (1526).
6.
Zet een nieuwe multi-zone 3-kanaalsbarrièremodule
(1526) vast in de spoelkast met moeren (1516) en
ringen (1523).
7.
Sluit de CAN-kabels, luchtslang, aarddraad en
stroomkabels weer aan.
stroomkabels
8.
Sluit de spoelkast.

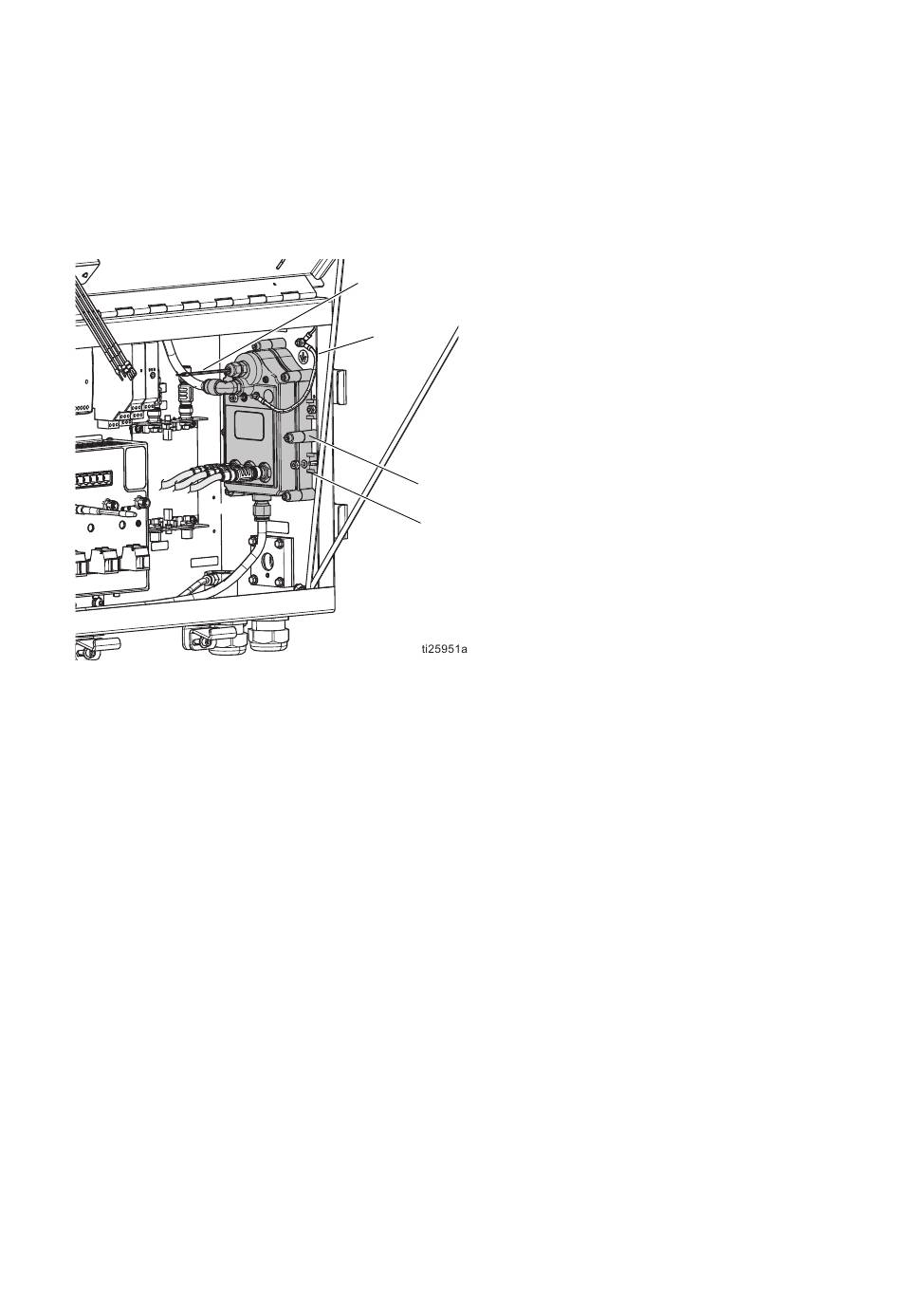

1527
1526
1516
1523
Reparatie
23
