Graco XM PFP Bediening, Onderdelen, Reparatie pagina 29

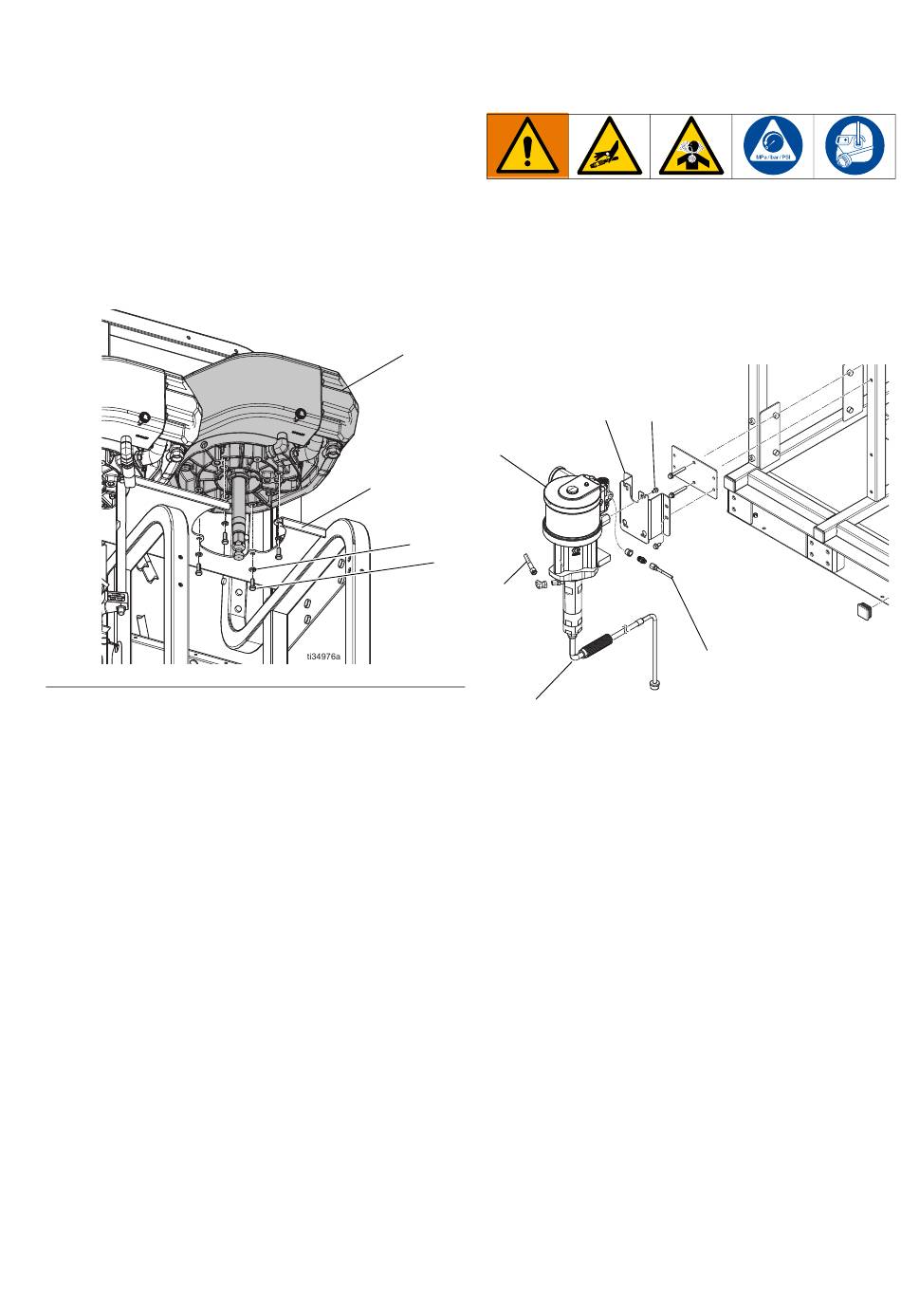

De luchtmotor verwijderen
1.
Volg de Drukontlastingsprocedure, pagina 9.
2.
Koppel de verdringerpomp af van de luchtmotor.
Zie stap 4 en 5 onder De verdringerpomp
verwijderen, pagina 28.
3.
Koppel de sensorkabel, luchtleiding en aardingskabel
los van de luchtmotor.
4.
Verwijder de bevestigingsschroeven (5) en sluitringen
(4) die de luchtmotor (2 of 3) op de montagebeugel
houden.
A
. 7
FB
5.
Raadpleeg de handleiding van uw XL-luchtmotor voor
het onderhoud en de herstelling van de luchtmotor.
6.
Sluit de aarddraad en sensorkabel weer aan. Volg de
stappen in de omgekeerde volgorde om de luchtmotor
opnieuw te installeren.
Pompeenheid RAM toevoer
emmer (toevoermodule)
OPMERKING: Zie Pompeenheid RAM toevoer emmer (227)
in het overzicht van onderdelen vanaf pagina 59.
Zie de handleiding van uw toevoersysteem voor
onderhouds- en reparatie-instructies en onderdelen.
3B0370ZAE
Spoelpomp
1.
Volg de Drukontlastingsprocedure, pagina 9.
2.
Koppel de vloeistofinlaatleiding (154),
vloeistofuitlaatleiding (57) en luchtleiding (60)
los van de spoelpomp.
3.
Verwijder de vier schroeven (153) waarmee de
spoelpomp (8) aan de beugel (152) is bevestigd
en verwijder de spoelpomp.
2 of 3
54
8
Bevestiging
4
5
57
154
4.
Zie de handleiding van uw Merkur-pompeenheid
voor onderhoud aan en reparatie van de spoelpomp
(257463).
5.
Voer de stappen in de omgekeerde volgorde uit om
de spoelpomp weer te monteren.
152
153
60
Reparatie
29
