Graco XM PFP Bediening, Onderdelen, Reparatie pagina 64
Onderdelen

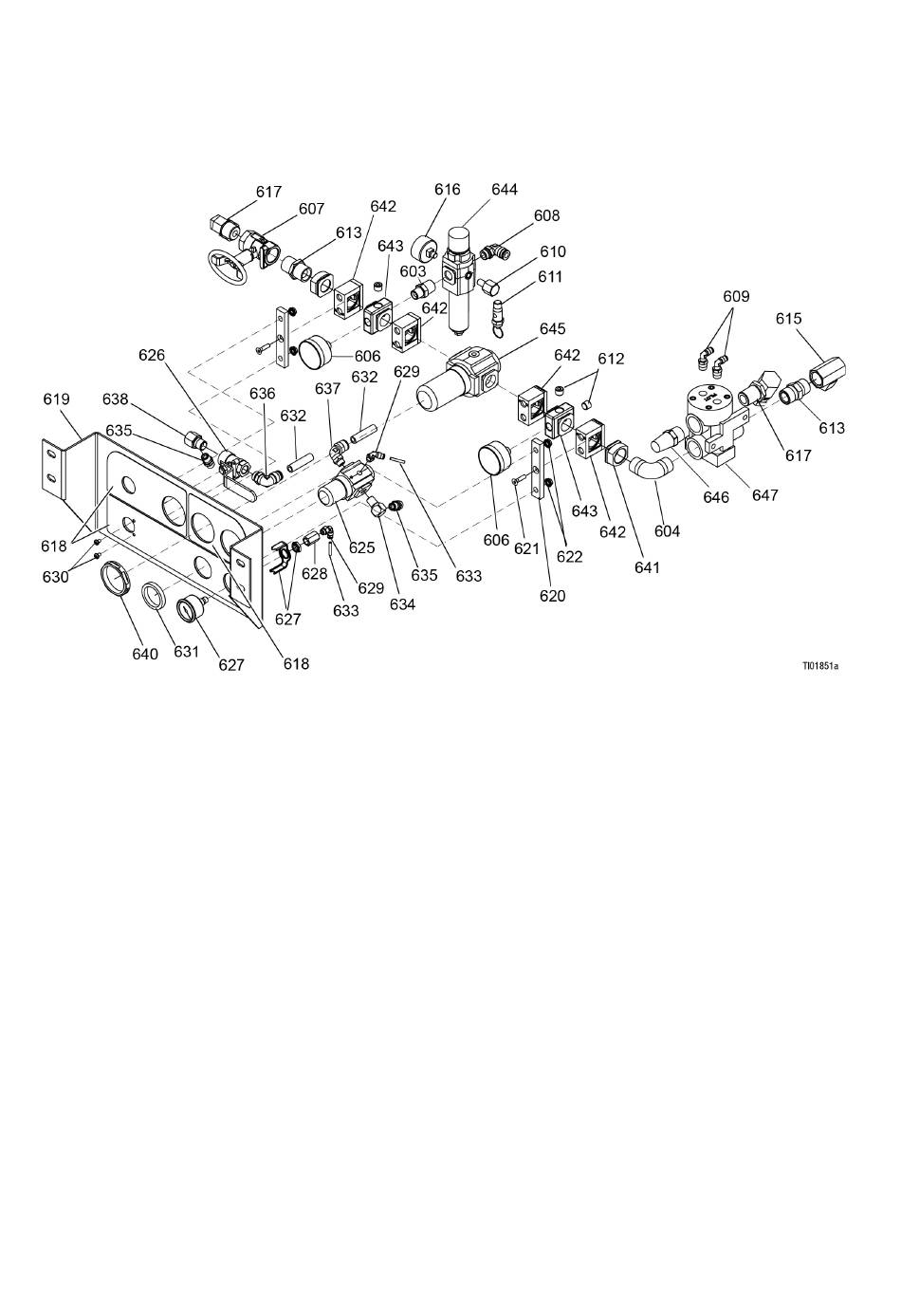

Subeenheden basissysteem (262878, 262941)
Luchtregelaarmodule systeem (255761)
OPMERKING: Zie voor onderdelen voor Luchtpaneel toevoermodule (262860) pagina 82.
Ref.
Onderdeel
Omschrijving
603
157350
NIPPEL, leiding; 1/2 x 3/8 npt
604
108307
KNIESTUK, buis, mannelijk
606
101689
MANOMETER, druk, lucht
607
117346
VENTIEL, kogel-, luchtventiel
608
114316
BOCHT, mannelijk, wartel
609
114109
KNIESTUK, mannelijk; wartel;
buis met buitendiameter 1/4
610
158962
KNIESTUK, haaks; 1/4(v) x 1/8(m)
611
116643
VENTIEL, veiligheids-, luchtontlasting
612
100721
PLUG, leiding
613
119992
BUIS, nippel; 3/4 x 3/4 npt
615
156589
ADAPTER, verbinding; 90 gr
616
113911
MANOMETER, druk, lucht
617
160327
ADAPTER, verbinding; 90 gr
618
15T119
LABEL, regelaar
619
---
CONSOLE, luchtregelaars
620
15R437
CONSOLE, adapter, luchtregeling
621
---
SCHROEF, machine, zeskant platte kop
622
115942
MOER, zeskant, flenskop
625
116513
REGELAAR, lucht
626
121457
KLEP, kogel-, lucht,
op paneel gemonteerd
627
121424
METER, druk-, op paneel gemonteerd,
3,81 cm (1,5 inch)
64
Ref.
Onderdeel
Aantal
628
100451
1
629
114151
1
630
100264
2
631
116514
1
632
054760
1
2
633
---
634
100840
1
635
162453
1
636
114114
3
637
114128
2
638
164259
1
640†
122336
1
641†
113440
2
642†
113431
1
643†
113442
1
644†
15R488
2
644a
123454
2
645†
15R487
4
646†
15R486
1
647†
15R485
1
†
Opgenomen in de set Luchtregelaars 255772 (apart aanschaffen).
1
--- Niet in de handel.
Omschrijving
KOPPELING
BOCHT, mannelijk, wartel
SCHROEF, machine, knopkop
MOER, regelaar-
BUIS, polyurethaan, rond, zwart;
1,25 inch
BUIS, polyurethaan, rond; 0,6 ft
ELLEBOOG, straat
FITTING, 1/4 npsm x 1/4 npt
BOCHT, mannelijk, wartel
BOCHT, mannelijk, wartel
ELLEBOOG, straat
MOER, paneel, regelaar
ADAPTER
KLEM, snel-
BLOK, bevestigings-
REDUCEERVENTIEL
FILTER, element; 5 micron
REDUCEERVENTIEL
GELUIDDEMPER
KLEP, dubbele piloot
Aantal
1
2
2
1
-
-
1
2
1
1
1
1
2
4
2
1
1
1
1
1
3B0370ZAE
