Reparatie
Het display vervangen
Bestel de displayset (504) ter vervanging.
LET OP
Draag een aardingsriem om te voorkomen dat de
printkaart beschadigd raakt.
1.
De kap en het voorpaneel van de regelkast
verwijderen, pagina 15.
2.
Schakel de voeding uit.
3.
Koppel de CAN-kabel los van de displaymodule.
4.
Verwijder de vier schroeven (504b) van het achterste
displaypaneel (504c) terwijl u het voorste displaypaneel
(504d) op zijn plaats houdt.
OPMERKING: Om het verwijderen te vergemakkelijken
kunt u doorzichtige tape gebruiken om het voorste
displaypaneel (504d) in positie te houden.
5.
Verwijder het achterste displaypaneel (504c) en koppel
de displaykabel en sleutelschakelkabel (539) los van de
printplaat.
18
6.
Verwijder het voorste displaypaneel (504d) en pakking
(504g).
Displaykabel
504 g
7.
Gooi oude displays weg.
8.
Plaats een nieuw voorste displaypaneel (504d)
en pakking (504g) op het voorste paneel van de
regelkast (16).
OPMERKING: Om het installeren te vergemakkelijken kunt
u doorzichtige tape gebruiken om het voorste displaypaneel
in positie te houden.
9.
Sluit de displaykabel en sleutelschakelkabel
voorzichtig aan op de nieuwe printplaat.
10. Installeer het nieuwe achterste displaypaneel (504c) en
bevestig het met de vier schroeven (504b). Zorg ervoor
dat de sleutelschakelkabel uit de opening bovenop de
displaymodule komt.
11. Sluit de CAN-kabel opnieuw aan op de displaymodule.
12. Sluit de stroomkabel weer aan.
13. Laad de software. Zie De software upgraden,
pagina 19.
14. Plaats het kapje (504e) en de schroeven (504f) terug.
15. Plaats het voorpaneel van de regelkast terug en
plaats de kappen terug.
16. Configureer de systeeminstellingen zoals ze
ingesteld waren voor de oude display. Zie de
XM PFP-bedieningshandleiding voor instructies.

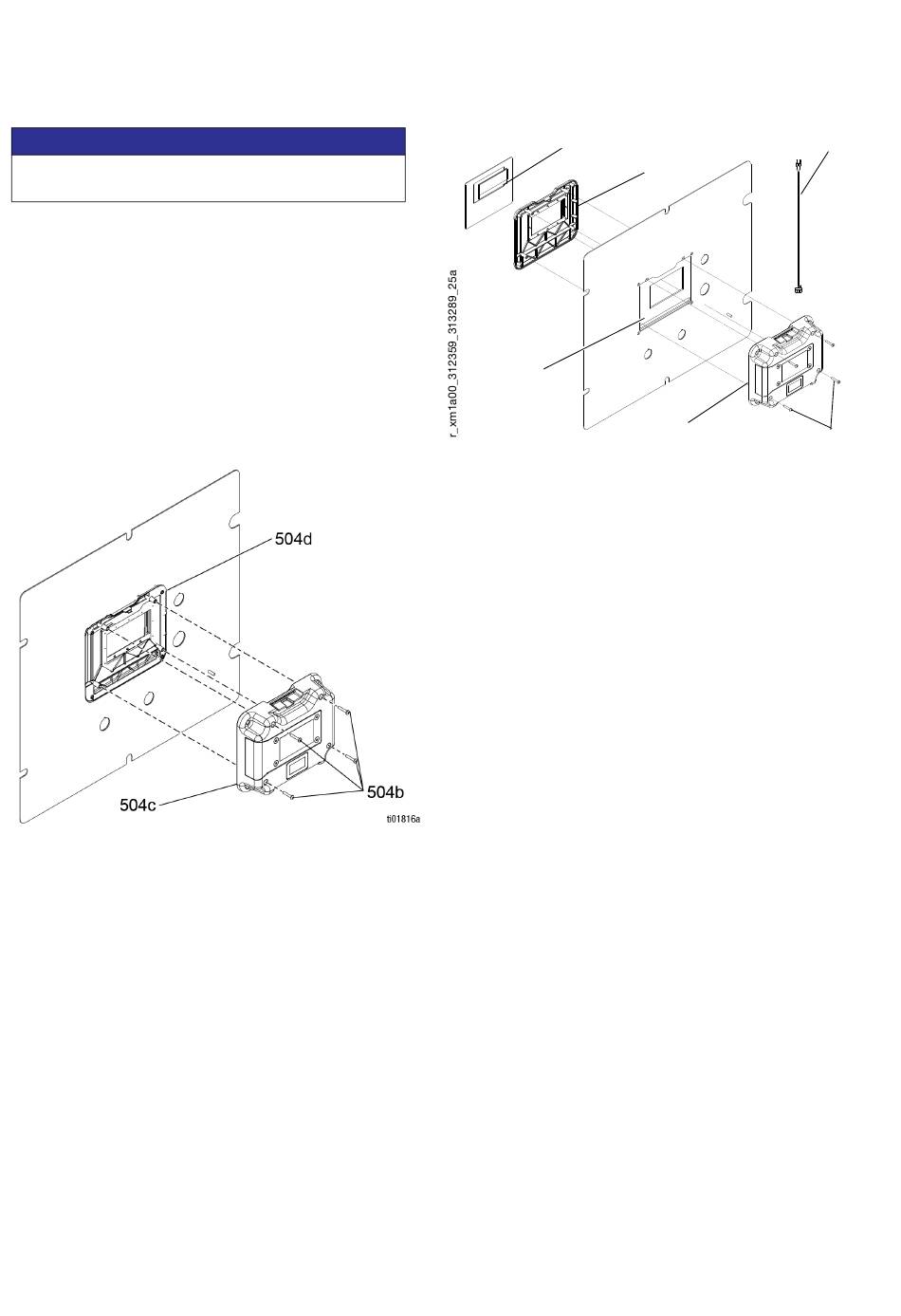

504d
