Radarniveausensor vervangen
OPMERKING: Bestel radarniveausensorset 26C587.
Zie Toevoermodules op pagina59 voor de inhoud van
de set.
OPMERKING: De niveausensoren voor de tank zijn in
2014 gewijzigd. De oude sensoren waren rood. De nieuwe
sensoren zijn blauw. De blauwe sensoren kunnen worden
gebruikt als directe vervanging voor de rode sensoren.
1.
Als de tank leeg is, sluit u het kogelventiel van de
luchttoevoer naar de tank en opent u het ventiel (1010)
op de luchtspruitstuk van de tank (218) om de tank
drukloos te maken. Zie A
A

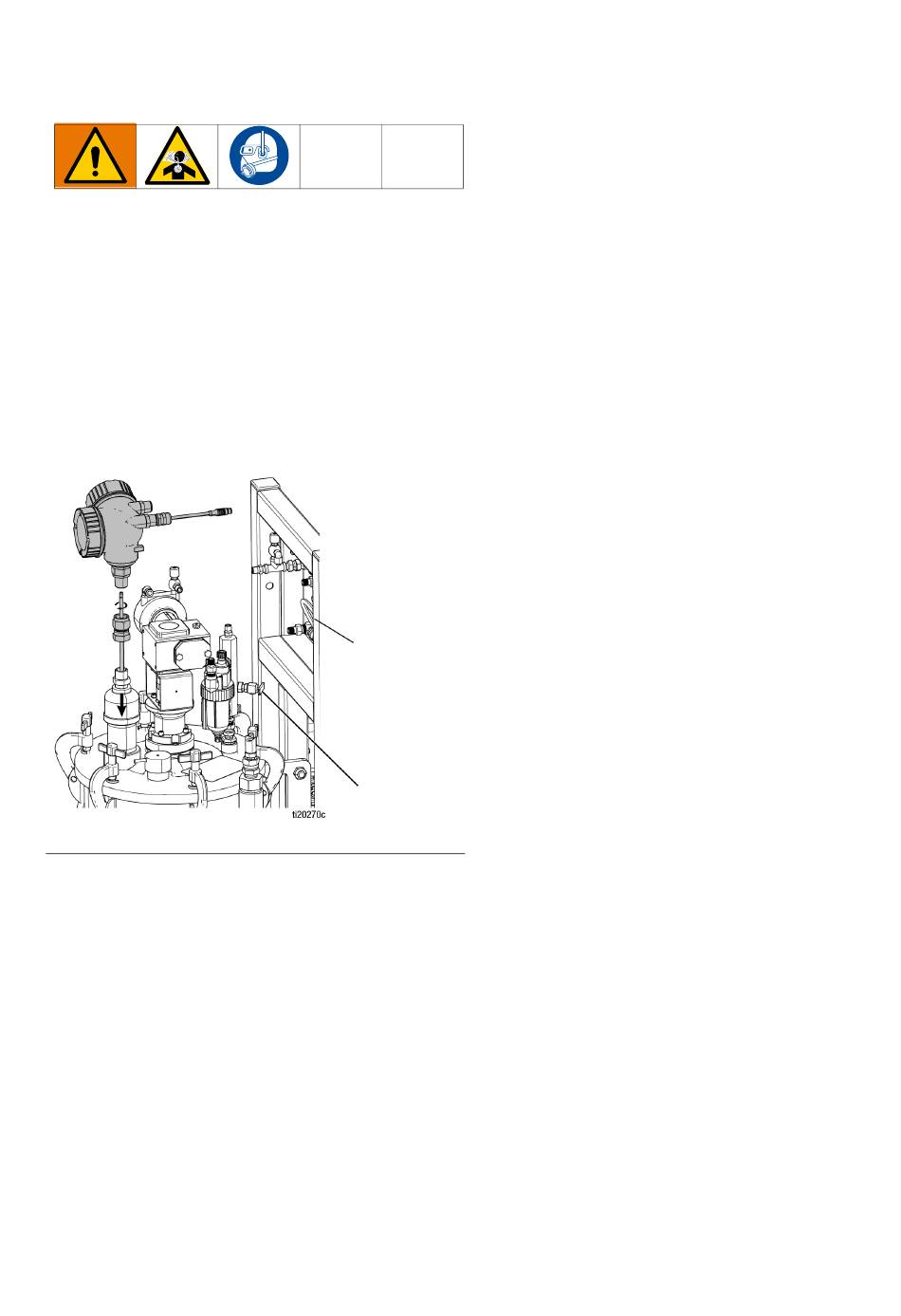

. 9: De niveausensor monteren
FB
3B0370ZAE
. 9.
FB
Locatie
kogelventiel
luchttoevoer
tank (beide
zijden paneel)
Klep
2.
Koppel de kabel aan de onderkant van de
toevoermodule los.
Gebruik altijd de nieuwe kabel die bij de sensor is
geleverd. Deze heeft andere aansluitingen dan de
oude sensor.
3.
Maak de verbinding van 3/4 inch los waarmee
de niveausensor boven op de tank is bevestigd.
4.
Trek de oude sensor recht omhoog uit de tank.
5.
Verwijder de stekkers van de nieuwe sensor en gooi
ze weg. Verplaats de fittingen van de oude sensor
naar de nieuwe sensor.
6.
Als de sensorstang voor verzending werd verwijderd,
breng dan blauwe draadborgmiddel aan op de
schroefdraad in het uiteinde van de stang.
7.
Voer de stang in de sensorkop en schroef het
draadeinde in de sensorkop.
8.
Gebruik een sleutel om de platte vlakken van 3/8 inch
op de sensorstang vast te houden. Draai aan tot
ongeveer 2,8-3,4 N•m (25-30 in-lb). Draai niet te
strak aan.
9.
Sluit de sensor opnieuw aan op het tankdeksel
met behulp van een verbinding van 3/4 inch.
10. Sluit de sensorkabel opnieuw aan.
11. Zie Een nieuwe radarniveausensor instellen,
pagina 32.
