Moederbordschild
Het schild van de systeemkaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
Over deze taak

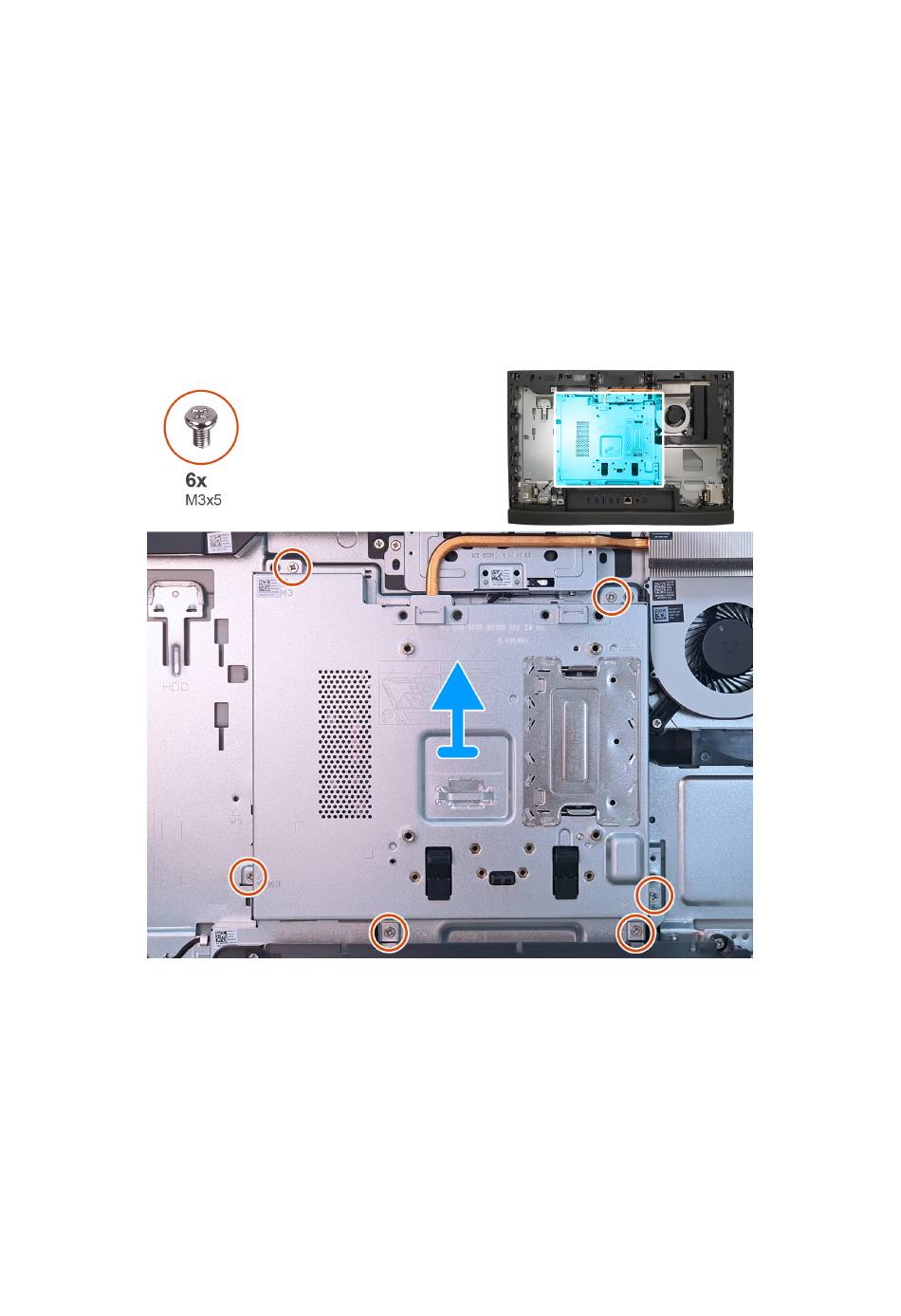

De volgende afbeelding geeft de locatie van de afdekplaat van de systeemkaart aan en biedt een visuele weergave van de
verwijderingsprocedure.
Afbeelding 86. Het schild van de systeemkaart verwijderen
Stappen
1. Verwijder de zes schroeven (M3x5) waarmee het schild van de systeemkaart aan de basis van de beeldschermeenheid is bevestigd.
2. Til het schild van de systeemkaart uit de basis van de beeldschermeenheid.
Het schild van de systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
