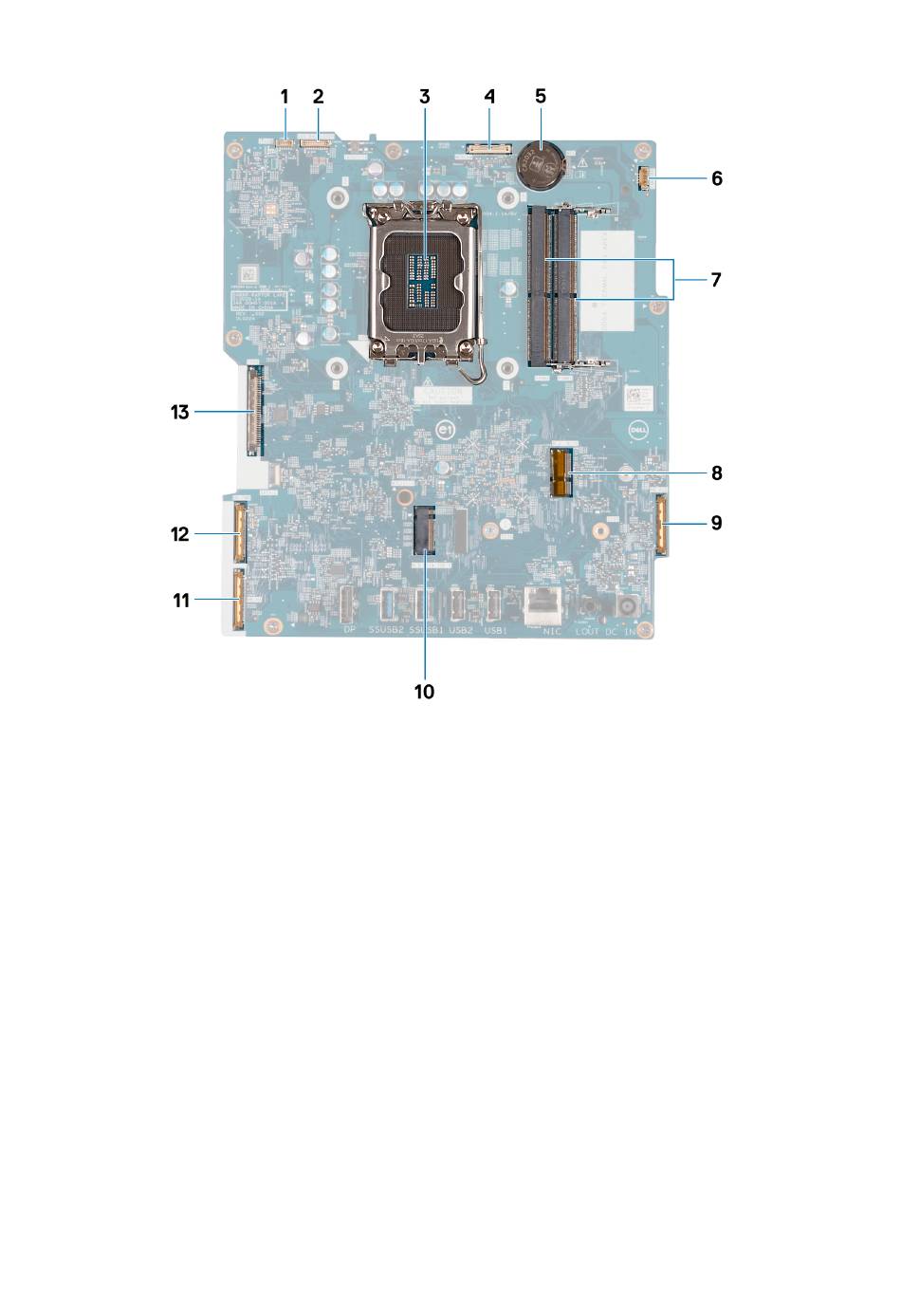

Afbeelding 113. Bijschriften voor het moederbord
1. Touchscreenkabel (TOUCH)
3. Processorsocket (CPU)
5. Knoopcelbatterijhouder (RTC)
7. Geheugenslots x2 (DIMM1 + DIMM2)
9. Audiokabel (MB-AUDIO)
11. Hogesnelheidskabel (MB-HS)
13. Beeldschermkabel (LVDS)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
2. Kabel van de achtergrondverlichting van het beeldscherm (LCD
BACKLIGHT)
4. Camerakabel (WEBCAM)
6. Ventilatorkabel (FAN CPU)
8. Slot voor de draadloze kaart (M.2 WLAN)
10. Connector voor Solid State-schijf (M.2 PCIe SSD 0)
12. Voedingskabel (MB-PWR)
Verwijderings- en installatieprocedures voor energiezuinige processors
