Dell OptiPlex All-in-One 7420 Gebruikershandleiding pagina 96

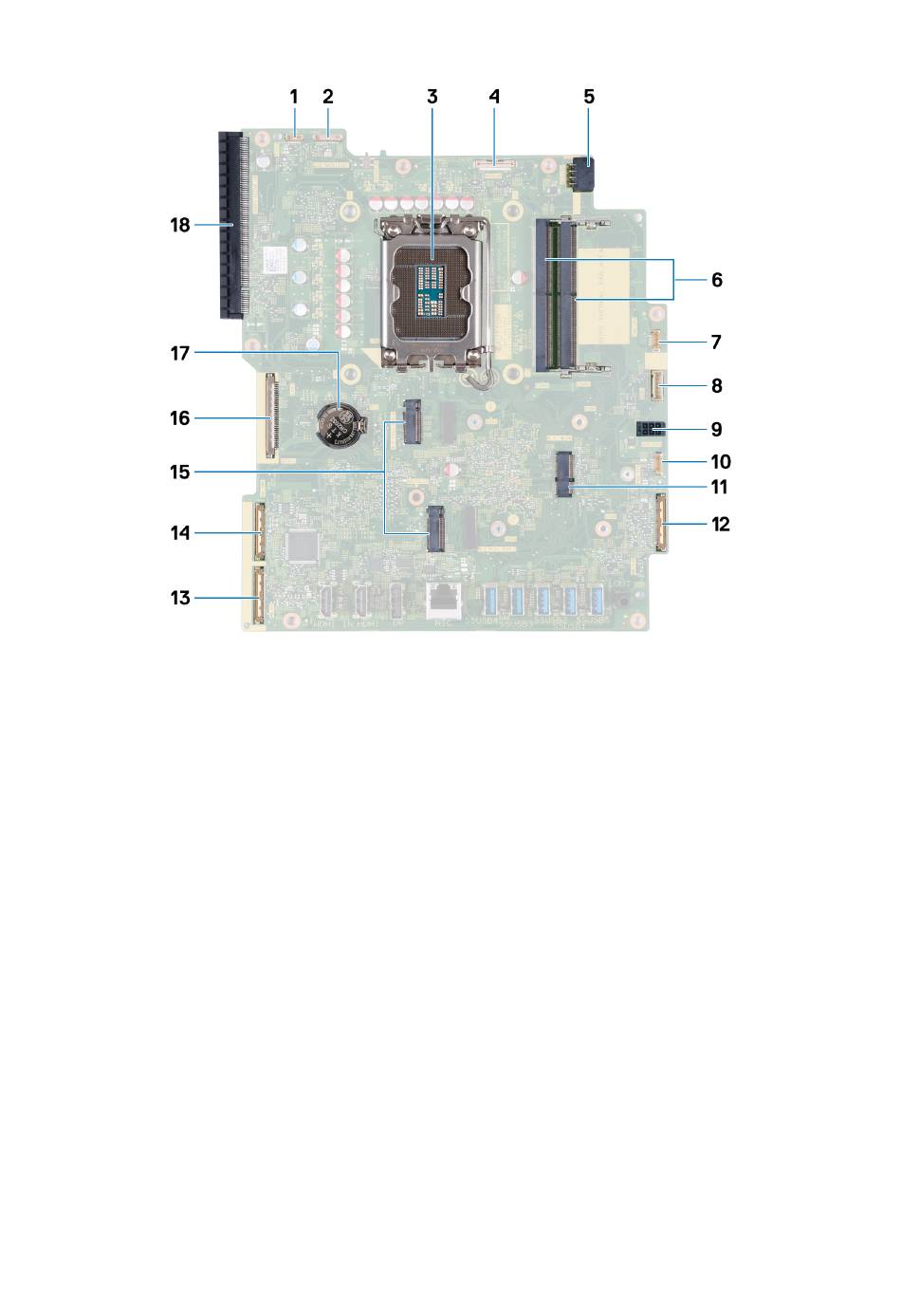

Afbeelding 66. Bijschriften voor het moederbord
1. Touchscreenkabel (TOUCH)
3. Processorsocket (CPU)
5. Voedingskabel processor (ATX CPU)
7. Ventilatorkabel (FAN CPU)
9. Voedingskabel van de systeemkaart (ATX SYS)
11. Slot voor de draadloze kaart (M.2 WLAN)
13. Hogesnelheidskabel (MB-HS)
15. SSD-slots (M.2 PCIe SSD 1 + M.2 PCIe SSD 0)
17. Knoopcelbatterijhouder (RTC)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
96
Verwijderings- en installatieprocedures voor High Performance-processors
2. Kabel van de achtergrondverlichting van het beeldscherm (LCD
BACKLIGHT)
4. Camerakabel (WEBCAM)
6. Geheugenslots (DIMM1 + DIMM2)
8. Kabel van het besturingssignaal (CTRL)
10. Kabel van de voedingsventilator (FAN SYS)
12. Audiokabel (MB-AUDIO)
14. Voedingskabel (MB-PWR)
16. Beeldschermkabel (LVDS)
18. PCIe x 16 uitbreidingsslot (SLOT1 PCIe4 x4)
