Dell OptiPlex All-in-One 7420 Gebruikershandleiding pagina 72

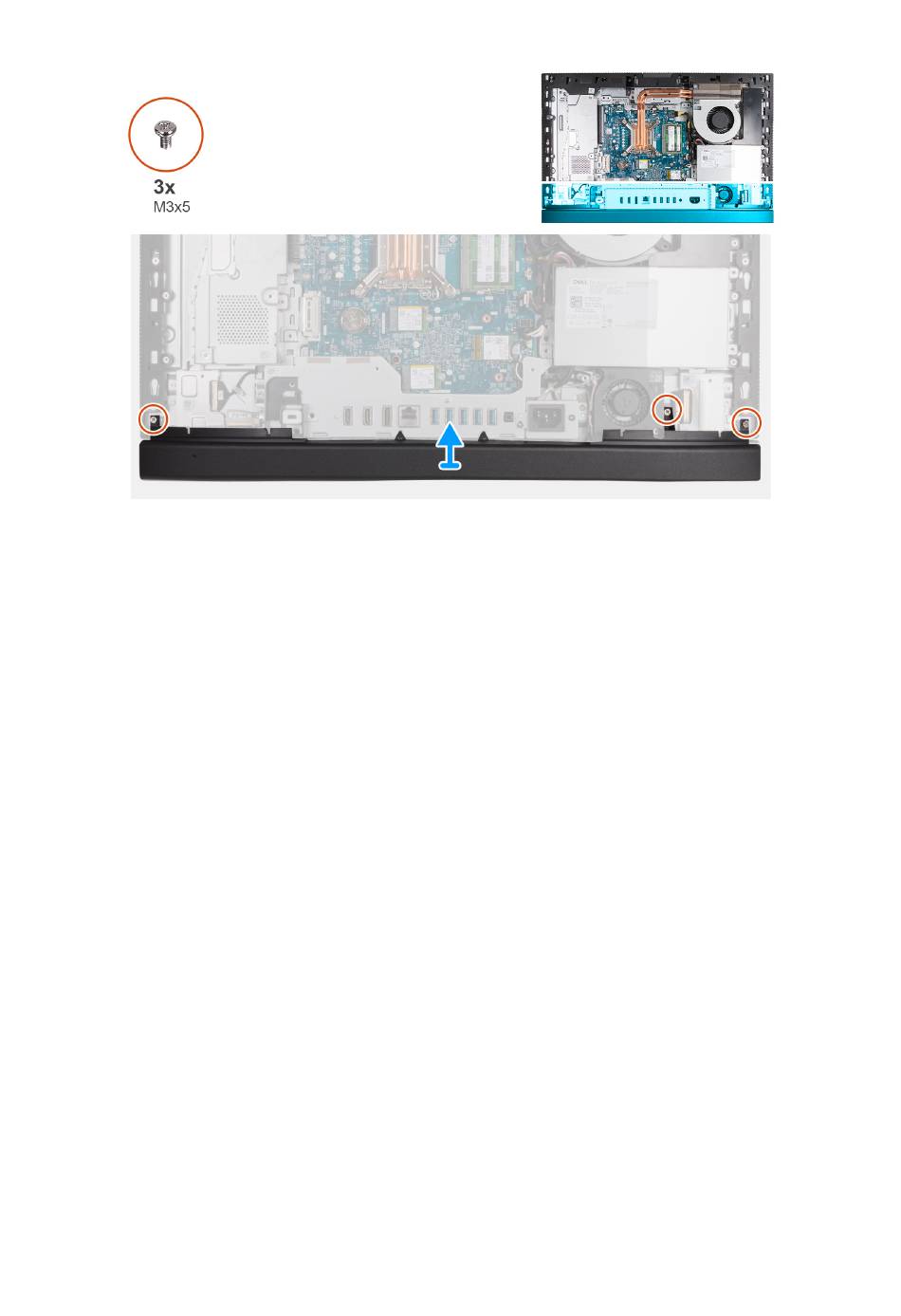

Afbeelding 44. De onderplaat verwijderen
Stappen
1. Verwijder de drie schroeven (M3x5) waarmee de onderplaat aan de basis van de beeldschermeenheid wordt bevestigd.
2. Til de onderplaat van de basis van het beeldscherm.
De onderplaat plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de onderplaat aan en biedt een visuele weergave van de plaatsingsprocedure.
72
Verwijderings- en installatieprocedures voor High Performance-processors
