● Systeemkaart
Aanbevolen hulpmiddelen
Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen nodig:
● Kruiskopschroevendraaier nr. 1
● Plastic gereedschap
Lijst van schroeven
OPMERKING:
Bij het verwijderen van de schroeven van een component is het raadzaam om het schroeftype en de hoeveelheid
schroeven te noteren en deze dan in de schroefopbergdoos te plaatsen. Dit is om ervoor te zorgen dat het juiste aantal schroeven en
juiste schroeftype wordt gebruikt wanneer het component wordt teruggeplaatst.
OPMERKING:
Sommige computers hebben magnetische oppervlakken. Zorg ervoor dat de schroeven niet vast blijven zitten aan
zo'n oppervlak wanneer u een onderdeel terugplaatst.
OPMERKING:
De schroefkleur kan verschillen afhankelijk van de bestelde configuratie.
OPMERKING:
Deze lijst met schroeven is voor computers die met een krachtige processor worden geleverd.

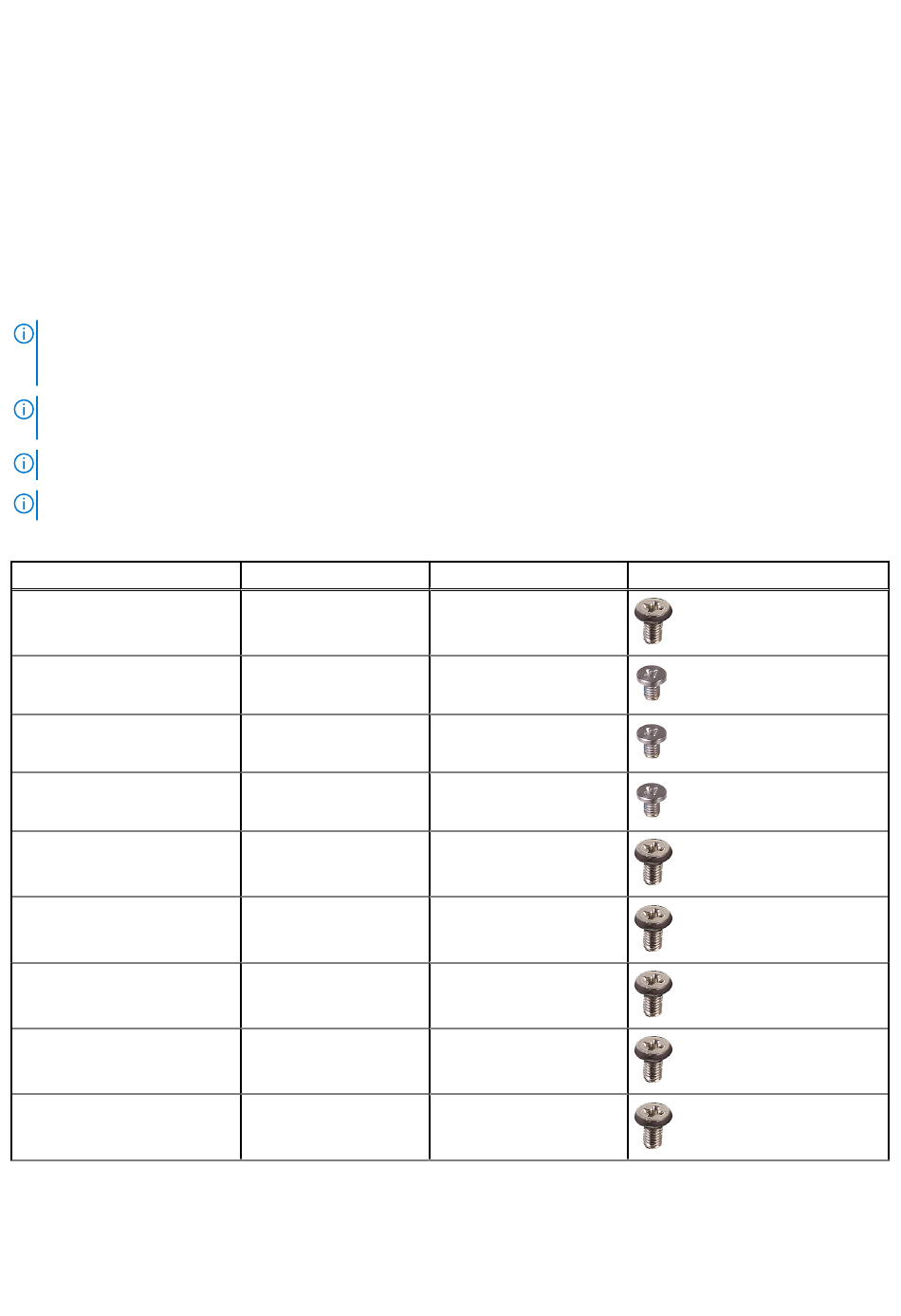

Tabel 23. Lijst van schroeven voor computers met een krachtige processor
Component
Systeemkaartschild
Draadloze kaart
M.2 2230/2280 SSD in M.2-slot
0
M.2 2230/2280 SSD in M.2-slot 1 M2x3.5
I/O-afdekplaat
Onderkap
Intrekbare camera
Ventilator
I/O-bracket
Type schroef
M3x5
M2x3.5
M2x3.5
M3x5
M3x5
M3x5
M3x5
M3x5
Aantal
6
1
1
1
2
3
4
3
2
