OPMERKING:
Om te zorgen dat de processor maximaal wordt gekoeld, raakt u de gebieden voor warmteoverdracht op de koelplaat
niet aan. Het vet van uw huid kan het warmteoverdrachtvermogen van thermisch vet verminderen.
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de verwijderingsprocedure.

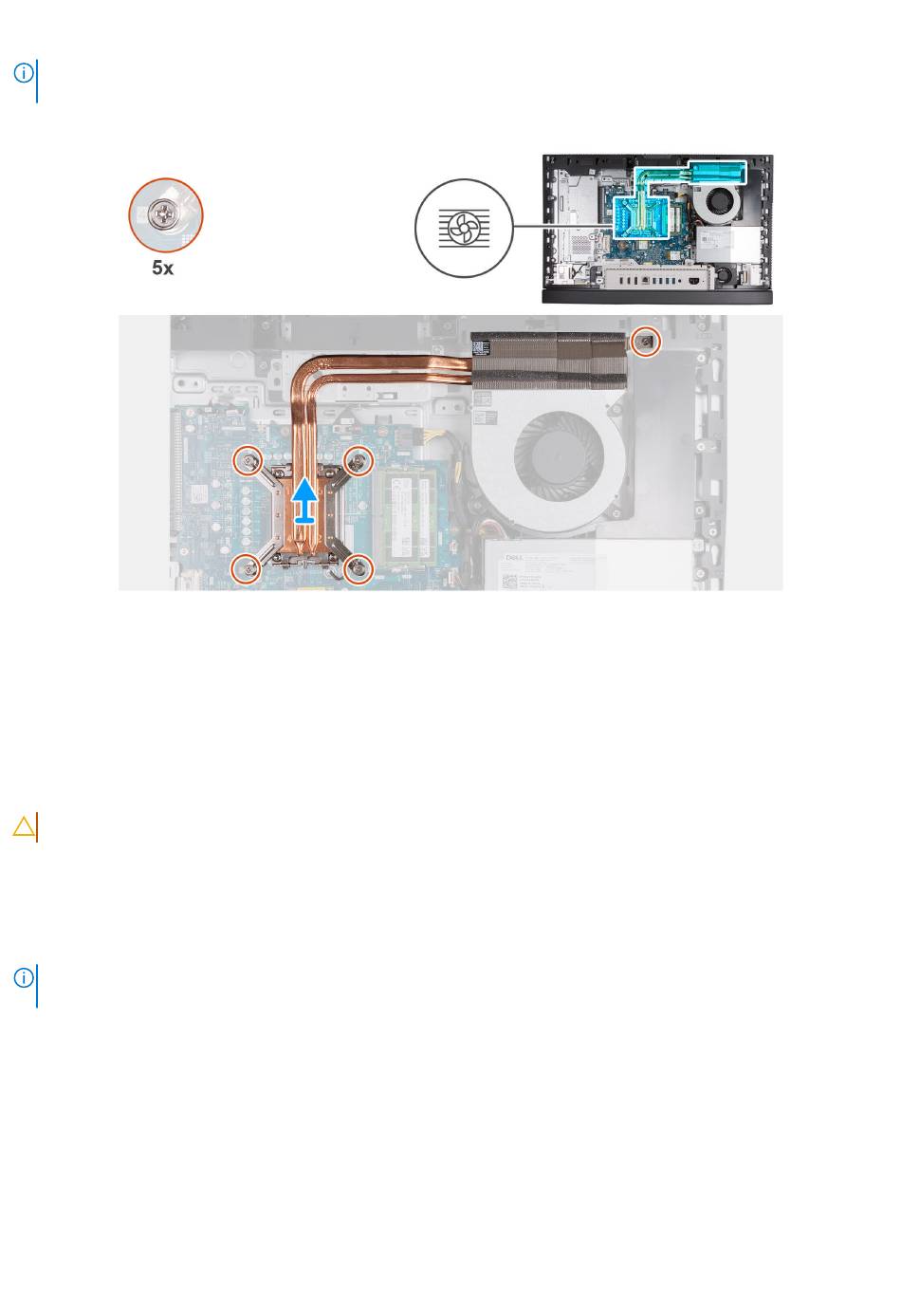

Afbeelding 62. De koelplaat verwijderen
Stappen
1. Maak in omgekeerde volgorde (5>4>3>2>1) de vijf geborgde schroeven los waarmee de koelplaat op de systeemkaart en de basis van
de beeldschermeenheid is bevestigd.
2. Til de koelplaat uit de basis van de beeldschermeenheid.
De koelplaat plaatsen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
Als u de processor of de ventilator en koelplaat vervangt, gebruikt u het meegeleverde thermische smeermiddel om
ervoor te zorgen dat de warmte optimaal wordt afgevoerd.
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de installatieprocedure.
Verwijderings- en installatieprocedures voor High Performance-processors
