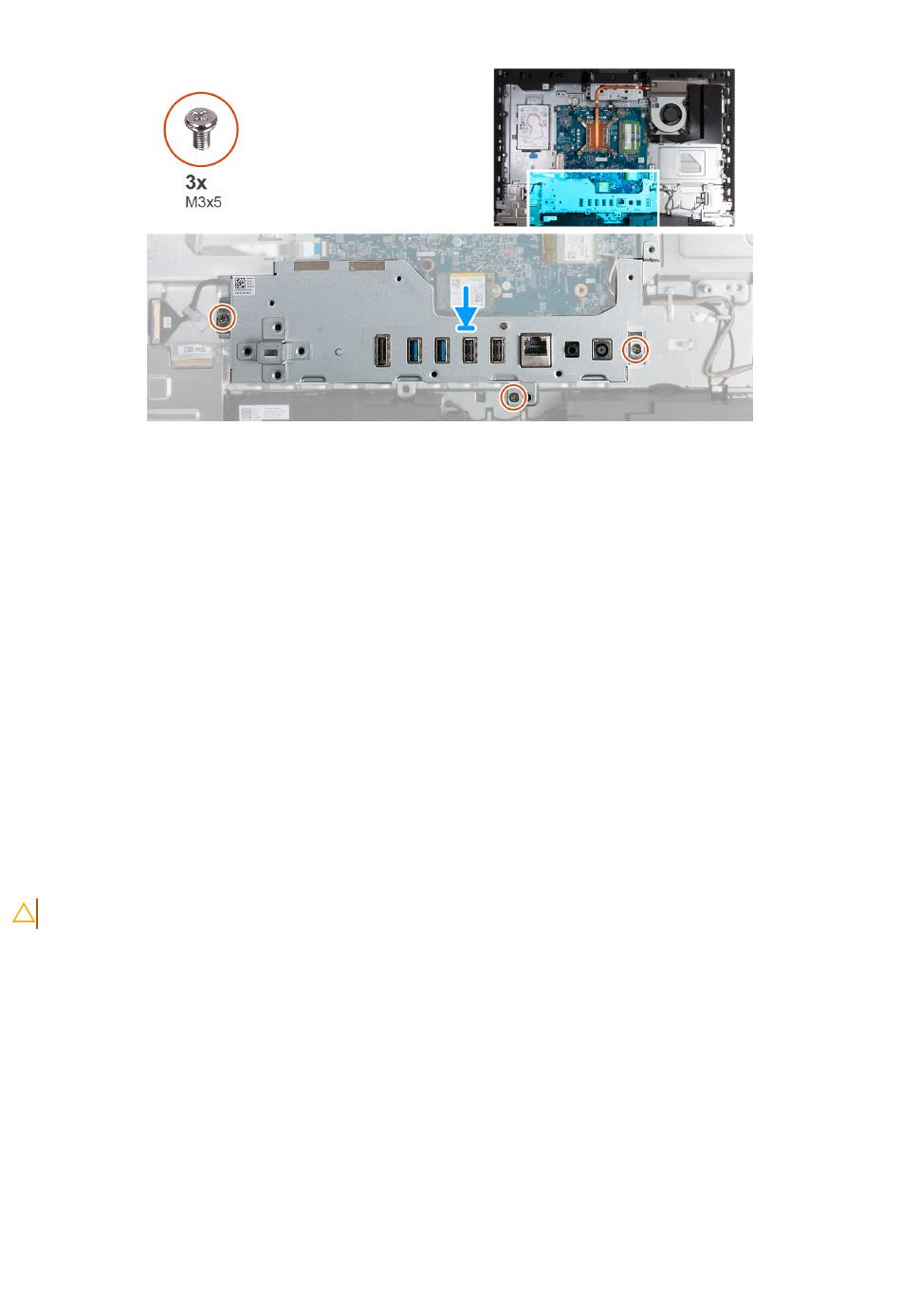

Afbeelding 106. De I/O-beugel installeren
Stappen
1. Plaats de I/O-afdekplaat op de basis van de beeldschermeenheid.
2. Lijn de I/O-slots uit met de I/O-poorten en de schroefgaten op de I/O-beugel met de schroefgaten in de basis van de
beeldschermeenheid.
3. Plaats de drie schroeven (M3x5) terug waarmee de I/O-plaat aan de basis van de beeldschermeenheid wordt bevestigd.
Vervolgstappen
1. Plaats de onderplaat.
2. Installeer de I/O-afdekplaat.
3. Plaats het systeemkaartschild.
4. Installeer het achterpaneel.
5. Plaats de standaard.
6. Volg de procedure in
Nadat u in de computer hebt
Luidsprekers
De luidsprekers verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
5. Verwijder de I/O-afdekplaat.
6. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de luidsprekers aan en biedt een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
Verwijderings- en installatieprocedures voor energiezuinige processors
