Over deze taak

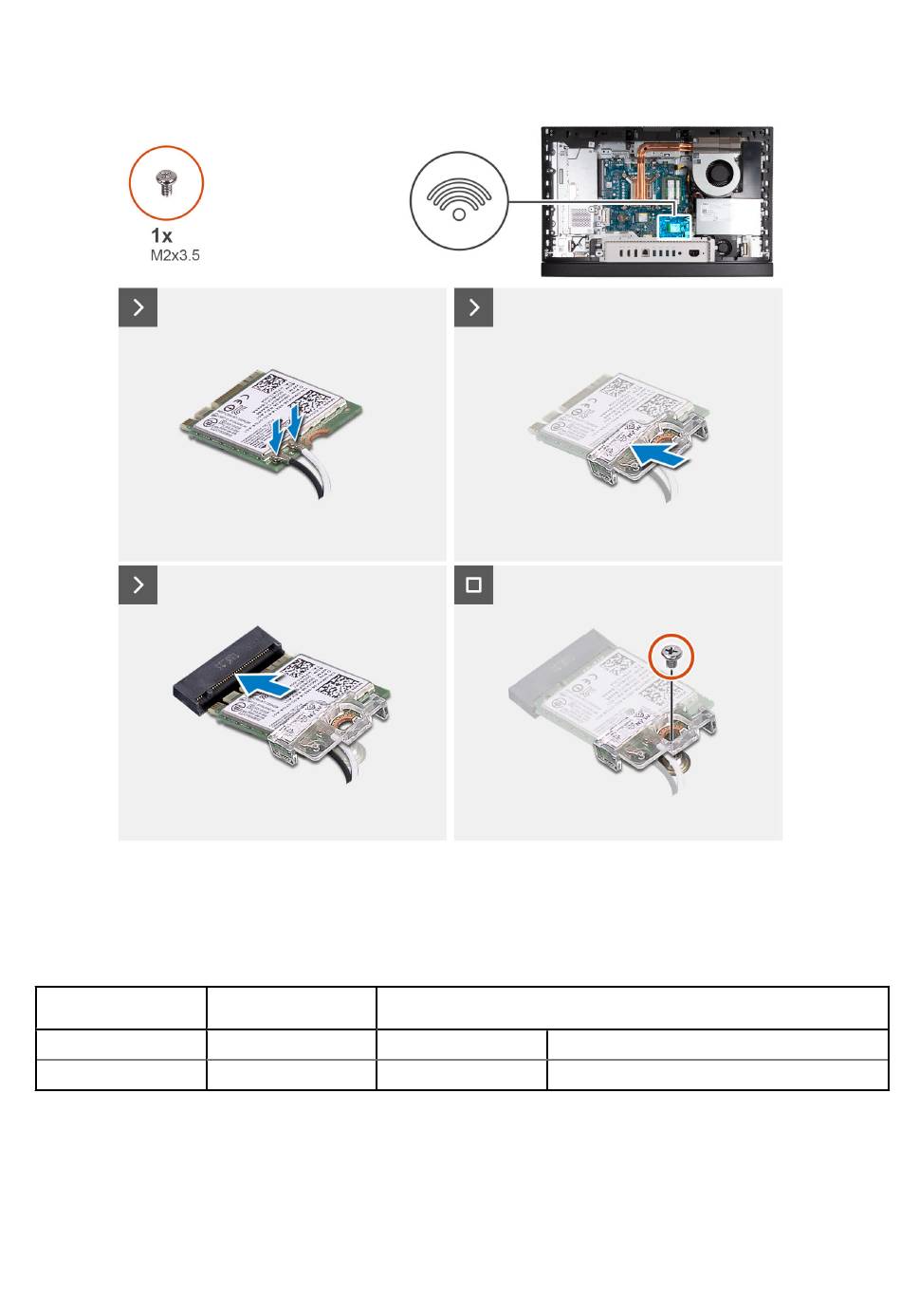

De volgende afbeelding geeft de locatie van de draadloze kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 29. De draadloze kaart plaatsen
Stappen
1. Sluit de antennekabels aan op de draadloze kaart.
Tabel 25. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
2. Plaats de beugel van de draadloze kaart op de draadloze kaart.
3. Lijn de uitsparing op de draadloze kaart uit met het lipje op de slot van de draadloze kaart (M.2 WLAN).
4. Schuif de draadloze kaart schuin in het slot van de draadloze kaart (M.2 WLAN).
5. Plaats de schroef (M2x3.5) terug die de bracket van de draadloze kaart aan de draadloze kaart bevestigt.
Kleur van de
antennekabel
Wit
Zwart
Verwijderings- en installatieprocedures voor High Performance-processors
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
