3. Koppel de voedingskabel van de systeemkaart los van de connector (ATX SYS) op de systeemkaart.
4. Verwijder de drie schroeven (M3x5) waarmee de ventilator van de voeding aan de basis van de beeldschermeenheid is bevestigd.
5. Verwijder de twee schroeven (M3x5) waarmee de beugel van de voedingsconnectorkabel aan de basis van de beeldschermeenheid is
bevestigd.
6. Til de voedingseenheid, de kabels en de connector van de voedingseenheid uit de basis van de beeldschermeenheid.
De voedingseenheid plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de voedingseenheid aan en biedt een visuele weergave van de installatieprocedure.

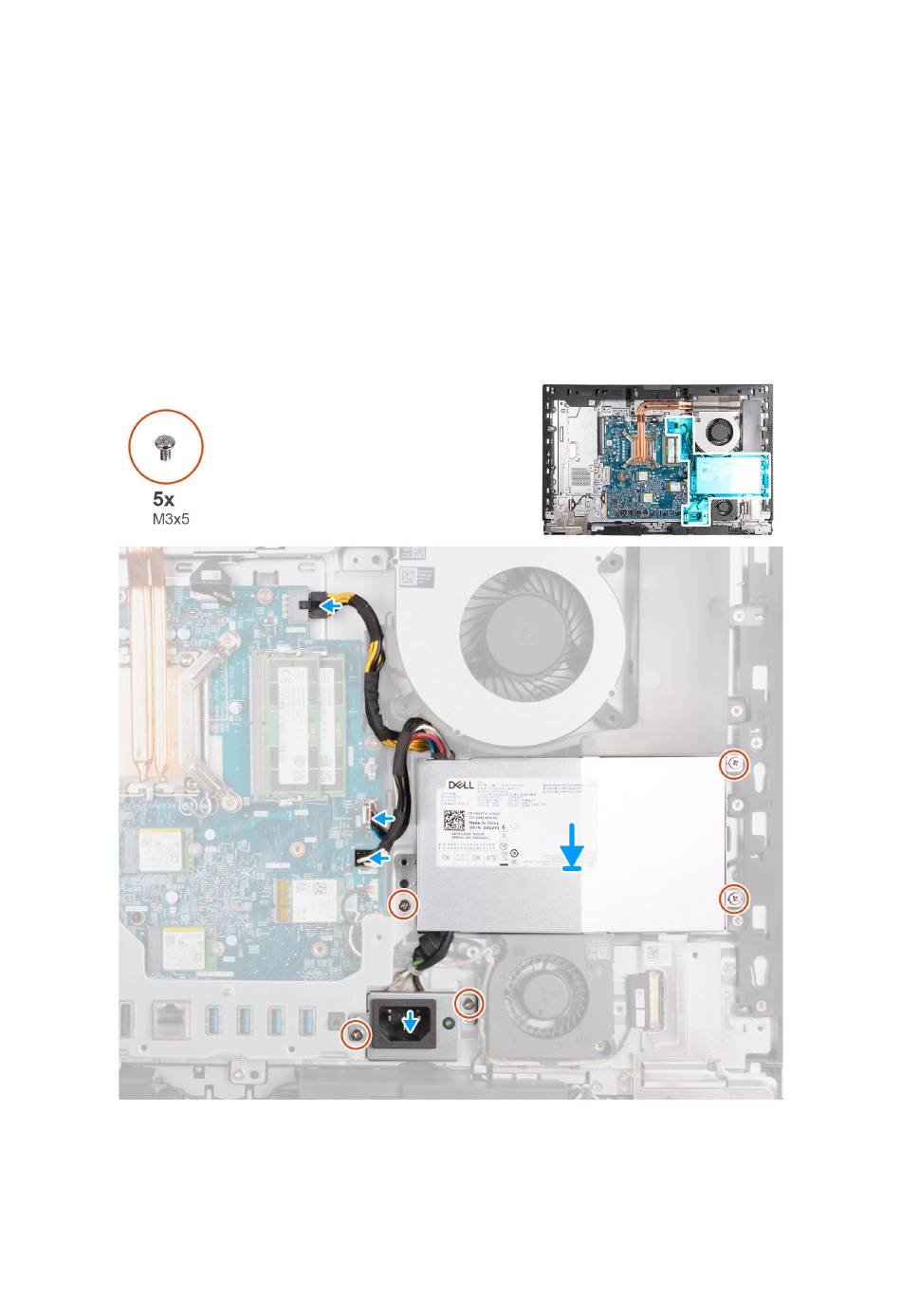

Afbeelding 51. De voedingseenheid plaatsen
Stappen
1. Plaats de voedingseenheid en de connector van de voedingseenheid op de basis van de beeldschermeenheid.
2. Lijn de schroefgaten van de voedingseenheid uit met de schroefgaten op de basis van de beeldschermeenheid.
