3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
Over deze taak
OPMERKING:
Afhankelijk van de bestelde configuratie, zijn op uw computer mogelijk maximaal twee M.2 2230 of 2280 SSD's in de
SSD-slots op de systeemkaart geïnstalleerd.
OPMERKING:
Deze procedure is van toepassing op computers waarop een M.2 2280 SSD in de SSD-slot (M.2 PCIe SSD 0) op de
systeemkaart is geïnstalleerd.
De volgende afbeelding geeft de locatie aan van de M.2 2280 SSD in M.2-slot 0 en biedt een visuele weergave van de
verwijderingsprocedure.

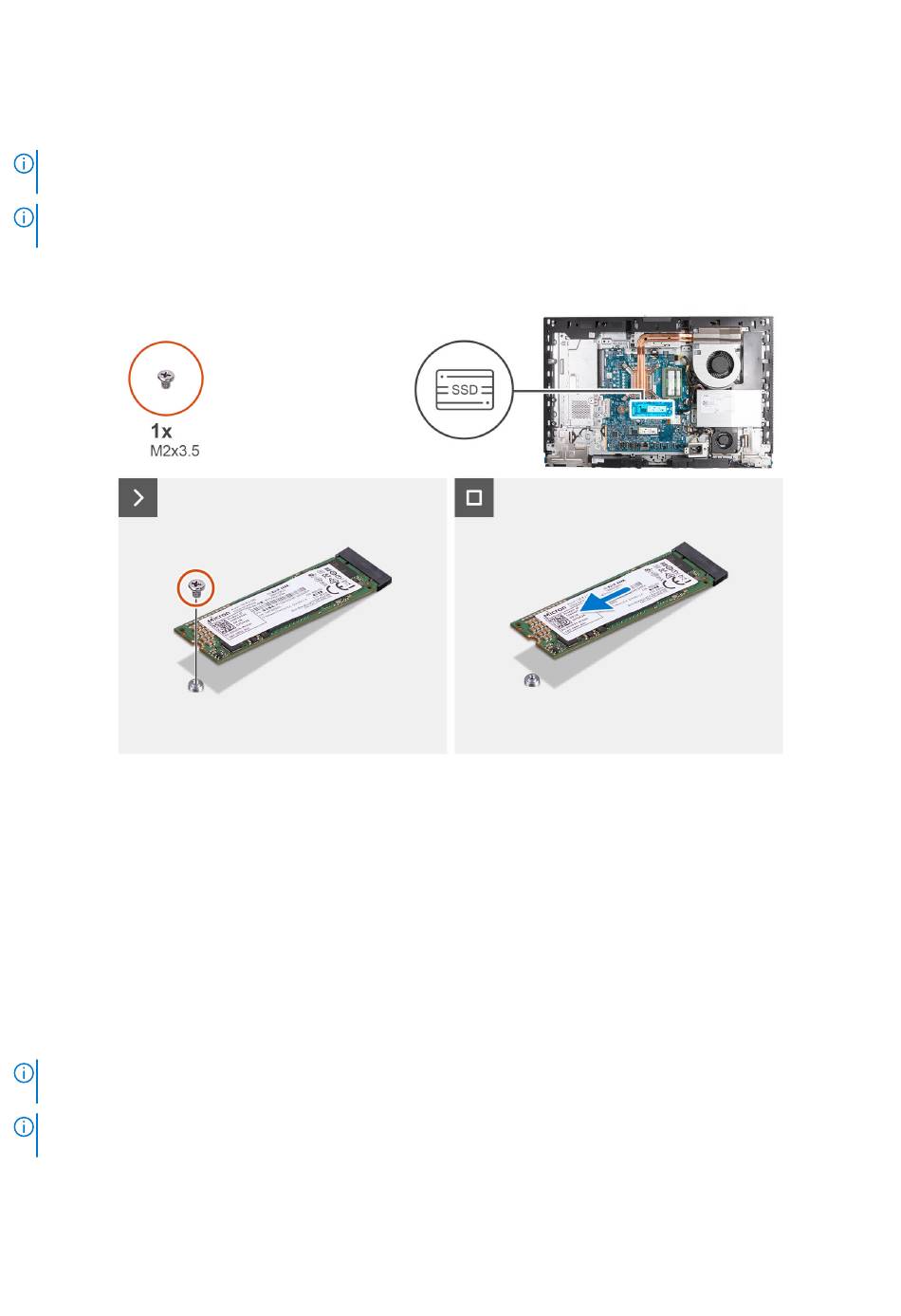

Afbeelding 32. De M.2 2280 SSD uit M.2-slot nul verwijderen
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de M.2 2280 SSD aan de systeemkaart wordt bevestigd.
2. Schuif en verwijder de M.2 2280 SSD uit de M.2 SSD-slot (M.2 PCIe SSD 0) op de systeemkaart.
De M.2 2280 SSD in M.2-slot nul installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
Deze procedure is alleen van toepassing als u een M.2 2280 SSD in het SSD-slot (M.2 PCIe SSD 0) op de
systeemkaart plaatst.
OPMERKING:
Zorg ervoor dat de M.2-schroefbevestiging zich op de juiste locatie bevindt om de M.2 2280 SSD te installeren.
Raadpleeg
Locatie van de schroefbevestiging op M.2-slot
De volgende afbeelding geeft de locatie aan van de M.2 2280 SSD in M.2-slot 0 en biedt een visuele weergave van de installatieprocedure.
60
Verwijderings- en installatieprocedures voor High Performance-processors
nul.
