De onderplaat plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de onderplaat aan en biedt een visuele weergave van de plaatsingsprocedure.

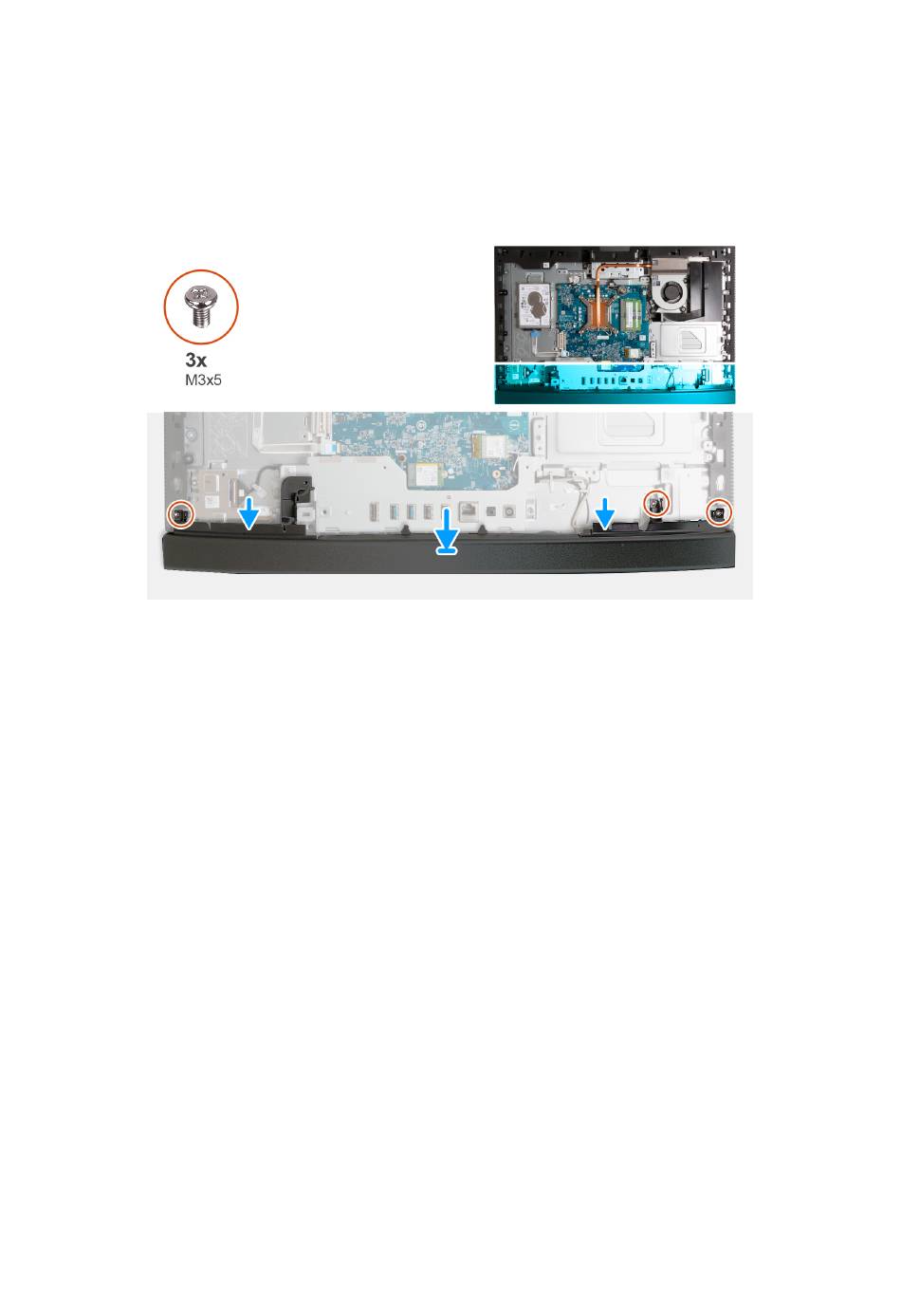

Afbeelding 100. De onderplaat plaatsen
Stappen
1. Plaats en lijn de onderplaat uit met de basis van de beeldschermeenheid.
2. Lijn de schroefgaatjes in de onderplaat uit met de schroefgaten de basis van de beeldschermeenheid.
3. Plaats de drie schroeven (M3x5) terug waarmee de onderplaat aan de basis van de beeldschermeenheid wordt bevestigd.
Vervolgstappen
1. Installeer de I/O-afdekplaat.
2. Plaats het systeemkaartschild.
3. Installeer het achterpaneel.
4. Plaats de standaard.
5. Volg de procedure in
Nadat u in de computer hebt
Intrekbare camera
De intrekbare camera-eenheid verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
Over deze taak
De volgende afbeelding geeft de locatie van de eenheid van de intrekbare camera aan en biedt een visuele weergave van de
verwijderingsprocedure.
gewerkt.
werken.
Verwijderings- en installatieprocedures voor energiezuinige processors
