Dell OptiPlex All-in-One 7420 Gebruikershandleiding pagina 133

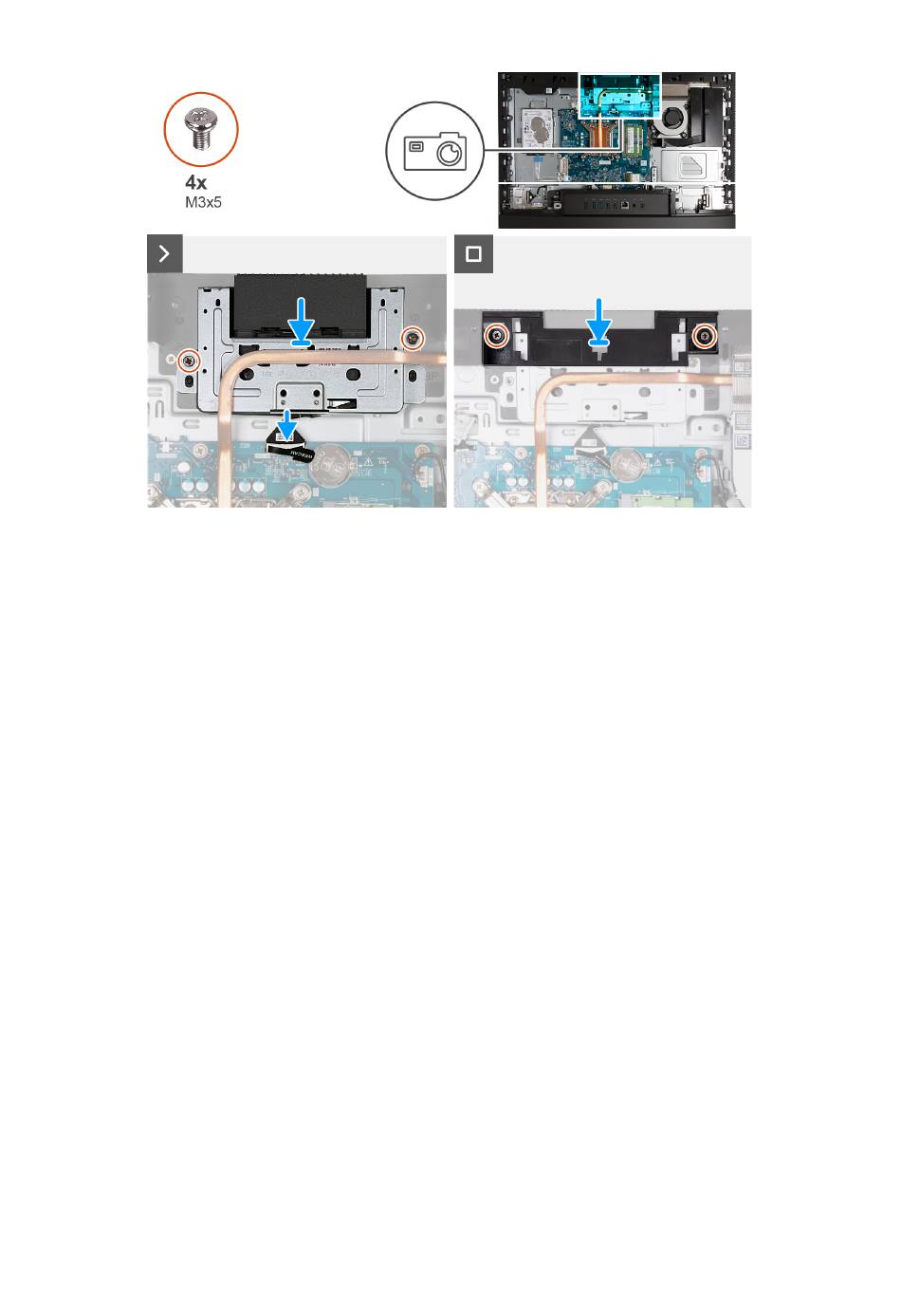

Afbeelding 102. De intrekbare camera-eenheid installeren
Stappen
1. Schuif de intrekbare camera-eenheid onder de warmteafleider in de slot op de basis van de beeldschermeenheid.
2. Lijn de schroefgaten op de intrekbare camera-eenheid uit met de schroefgaten op de basis van de beeldschermeenheid.
3. Plaats de twee schroeven (M3x5) waarmee de intrekbare camera aan de basis van het beeldscherm is bevestigd terug.
4. Sluit de kabel van de IR-camera aan op de connector (WEBCAM) op de systeemkaart.
5. Plaats de beugel van de camera-eenheid over de intrekbare camera-eenheid.
6. Lijn de schroefgaten van de beugel van de camera-eenheid uit met de schroefgaten in de basis van de beeldschermeenheid.
7. Plaats de twee schroeven (M3x5) terug waarmee de beugel van de camera-eenheid aan de basis van de beeldschermeenheid wordt
bevestigd.
Vervolgstappen
1. Plaats het systeemkaartschild.
2. Installeer het achterpaneel.
3. Plaats de standaard.
4. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
Over deze taak
De volgende afbeelding geeft de locatie van de ventilator aan en biedt een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
Verwijderings- en installatieprocedures voor energiezuinige processors
