Over deze taak
OPMERKING:
Wanneer de systeemkaart wordt vervangen, worden alle wijzigingen die u hebt aangebracht in het BIOS met behulp
van het BIOS Setup-programma ongedaan gemaakt. Breng de gewenste wijzigingen nogmaals aan nadat u de systeemkaart hebt
vervangen.
De volgende afbeelding geeft de connectoren op uw systeemkaart aan.

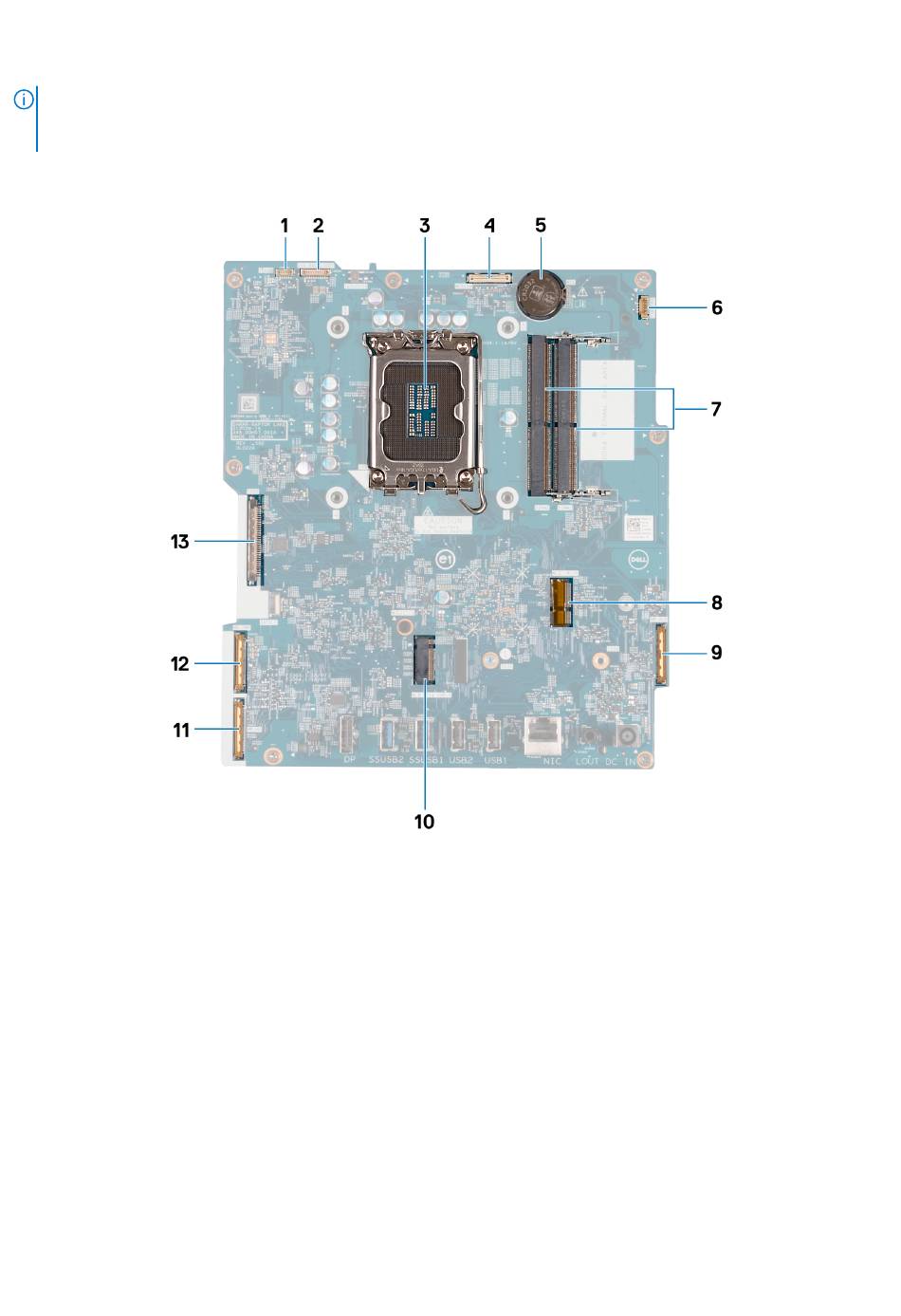

Afbeelding 116. Bijschriften voor het moederbord
1. Touchscreenkabel (TOUCH)
3. Processorsocket (CPU)
5. Knoopcelbatterijhouder (RTC)
7. Geheugenslots x2 (DIMM1 + DIMM2)
9. Audiokabel (MB-AUDIO)
11. Hogesnelheidskabel (MB-HS)
13. Beeldschermkabel (LVDS)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
148
Verwijderings- en installatieprocedures voor energiezuinige processors
2. Kabel van de achtergrondverlichting van het beeldscherm (LCD
BACKLIGHT)
4. Camerakabel (WEBCAM)
6. Ventilatorkabel (FAN CPU)
8. Slot voor de draadloze kaart (M.2 WLAN)
10. Connector voor Solid State-schijf (M.2 PCIe SSD 0)
12. Voedingskabel (MB-PWR)
