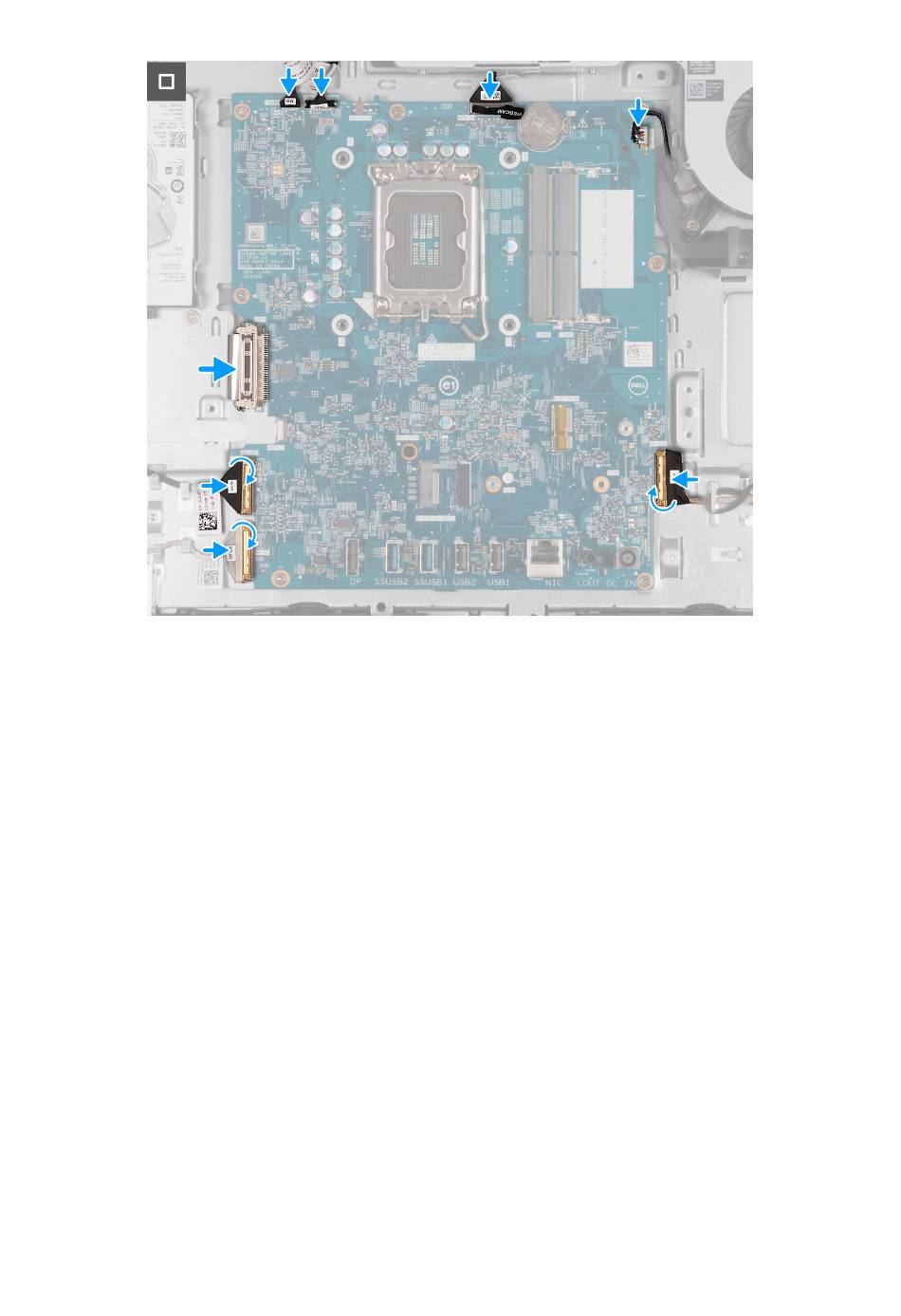

Afbeelding 118. De systeemkaart installeren
Stappen
1. Plaats de systeemkaart voorzichtig in de basis van de beeldschermeenheid.
2. Lijn de schroefgaten in de systeemkaart uit met de schroefgaten in de onderzijde van de basis van de beeldschermeenheid.
3. Plaats de zeven schroeven (M3x5) terug waarmee de systeemkaart is bevestigd aan de basis van de beeldschermeenheid.
4. Plaats de schroef (M3x12) terug waarmee de systeemkaart is bevestigd aan de basis van de beeldschermeenheid.
5. Sluit de touchscreenkabel aan op de connector (TOUCH) op de systeemkaart.
6. Sluit de kabel van de schermverlichting aan op de connector (LCB BACKLIGHT) op de systeemkaart.
7. Sluit de kabel van de IR-camera aan op de connector (WEBCAM) op de systeemkaart.
8. Sluit de ventilatorkabel aan op de connector (CPU FAN) op de systeemkaart.
9. Sluit de audiokabel aan op de connector (MB-AUDIO) op de systeemkaart en sluit de vergrendeling.
10. Sluit de hogesnelheidskabel aan op de connector (MB-HS) op de systeemkaart en sluit de vergrendeling.
11. Sluit de voedingskabel aan op de connector (MB-PWR) op de systeemkaart en sluit de vergrendeling.
12. Sluit de beeldschermkabel aan op de connector (LVDS) op de systeemkaart.
Vervolgstappen
1. Plaats de processor.
2. Installeer de koelplaat.
3. Plaats de
draadloze
kaart.
4. Installeer de
M.2 2230 SSD
of
M.2 2280
SSD, welke van toepassing is.
5. Plaats de I/O-beugel.
6. Plaats de onderplaat.
7. Installeer de I/O-afdekplaat.
8. Plaats het systeemkaartschild.
9. Installeer het geheugen.
10. Installeer het achterpaneel.
