Dell OptiPlex All-in-One 7420 Gebruikershandleiding pagina 125

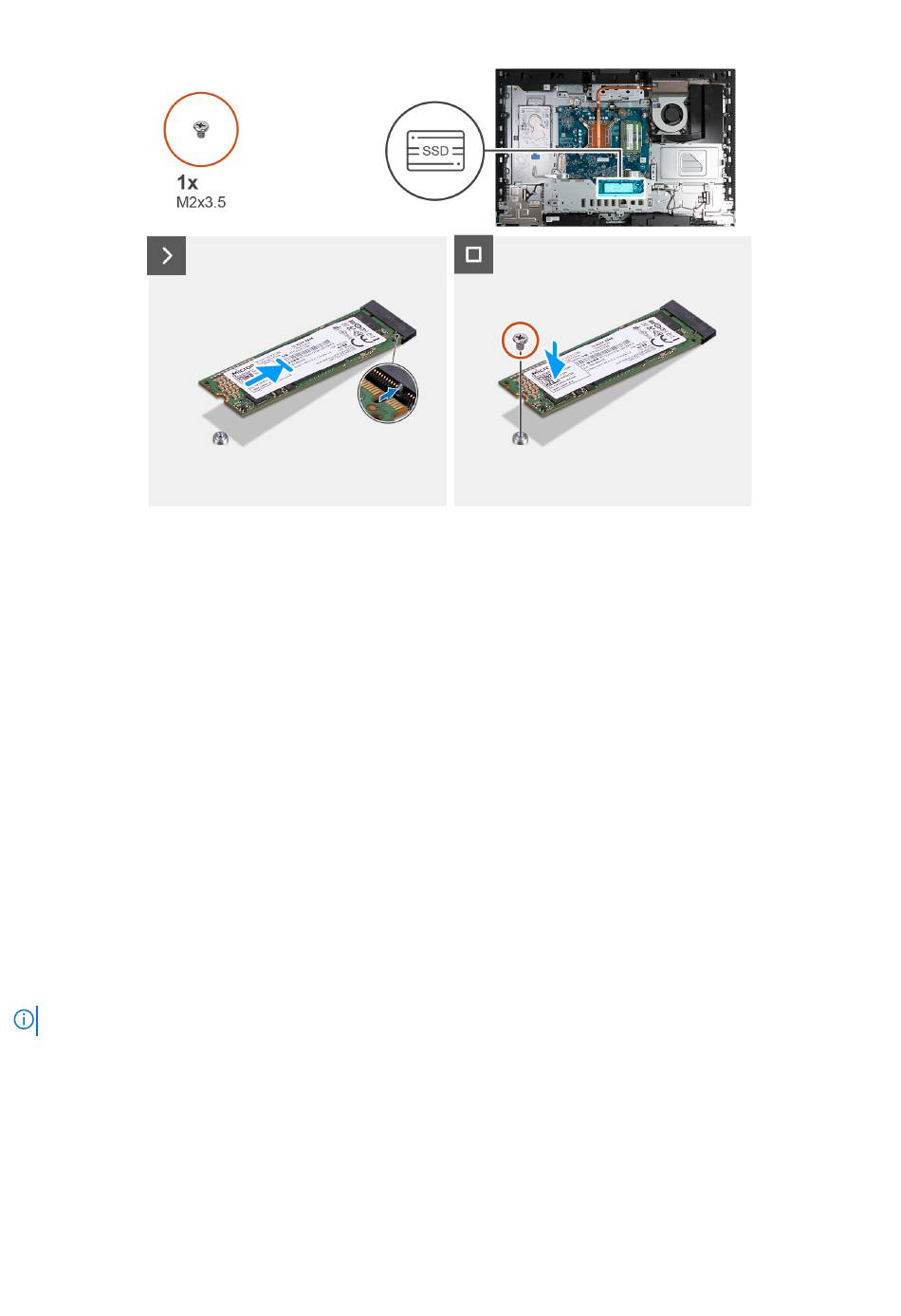

Afbeelding 93. De M.2 2280 SSD installeren
Stappen
1. Lijn de uitsparing op de M.2 2280 SSD uit met het lipje op het SSD-slot (M.2 PCIe SSD 0).
2. Schuif de M.2 2280 SSD in het SSD-slot (M.2 PCIe SSD 0) op de systeemkaart.
3. Plaats de schroef (M2x3.5) terug waarmee de M.2 2280 SSD aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de I/O-afdekplaat.
2. Plaats het systeemkaartschild.
3. Installeer het achterpaneel.
4. Plaats de standaard.
5. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
Locatie van de schroefbevestiging
Vereisten
Als u een M.2 SSD met een andere vormfactor in M.2-slot wilt installeren, moet de locatie van de schroefbevestiging worden gewijzigd om
de M.2 SSD met een andere vormfactor te installeren.
Over deze taak
OPMERKING:
Deze procedure is alleen van toepassing op de schroefbevestiging op de M.2-slot.
De volgende afbeelding geeft de locatie van de schroefbevestiging op de M.2-slot aan en biedt een visuele weergave van de procedure
voor het wijzigen van de positie van de schroefbevestiging.
Verwijderings- en installatieprocedures voor energiezuinige processors
125
