11. Plaats de standaard.
12. Volg de procedure in
Nadat u in de computer hebt
Aan-uitknop en I/O-kaart
De aan-uitknop en I/O-kaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
5. Verwijder de I/O-afdekplaat.
6. Verwijder de onderplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de aan-uitknop en I/O-kaart aan en biedt een visuele weergave van de
verwijderingsprocedure.

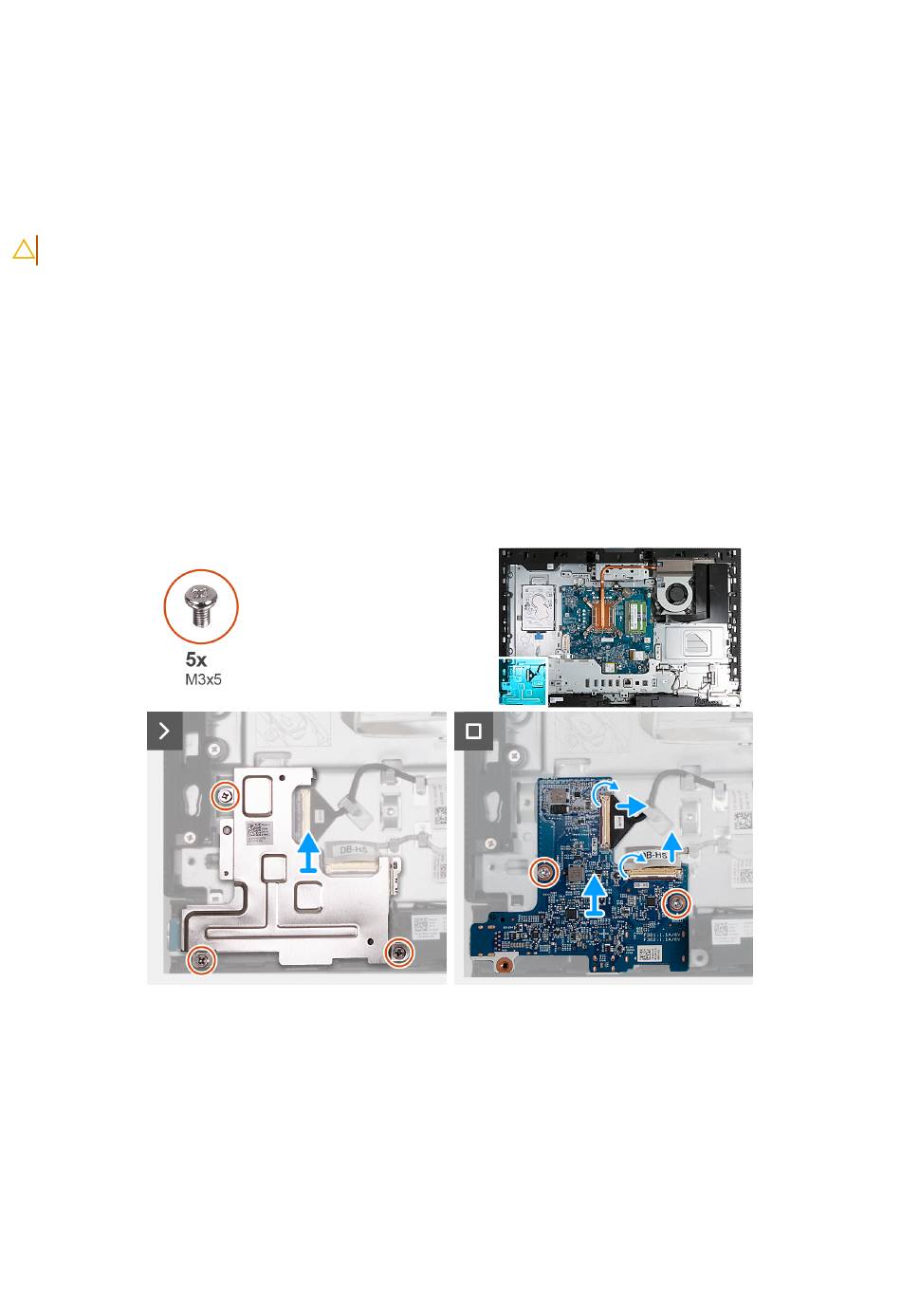

Afbeelding 119. De aan-uitknop en I/O-kaart verwijderen
Stappen
1. Verwijder de drie schroeven (M3x5) waarmee de aan/uit-knop en het schild van de I/O-kaart op de basis van de beeldschermeenheid
zijn bevestigd.
2. Til de aan/uit-knop en het schild van de I/O-kaart uit de basis van de beeldschermeenheid.
3. Til de vergrendeling op en koppel de voedingskabel van de connector (DB-PWR) los van de aan-uitknop en de I/O-kaart.
4. Til de vergrendeling op en koppel de hogesnelheidskabel van de connector (DB-HS) los van de aan-uitknop en de I/O-kaart.
5. Verwijder de twee schroeven (M3x5) waarmee de aan/uit-knop en de I/O-kaart op de basis van de beeldschermeenheid zijn
bevestigd.
6. Til de aan/uit-knop en de I/O-kaart weg van de basis van de beeldschermeenheid.
gewerkt.
werken.
Verwijderings- en installatieprocedures voor energiezuinige processors
