De aan-uitknop en I/O-kaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

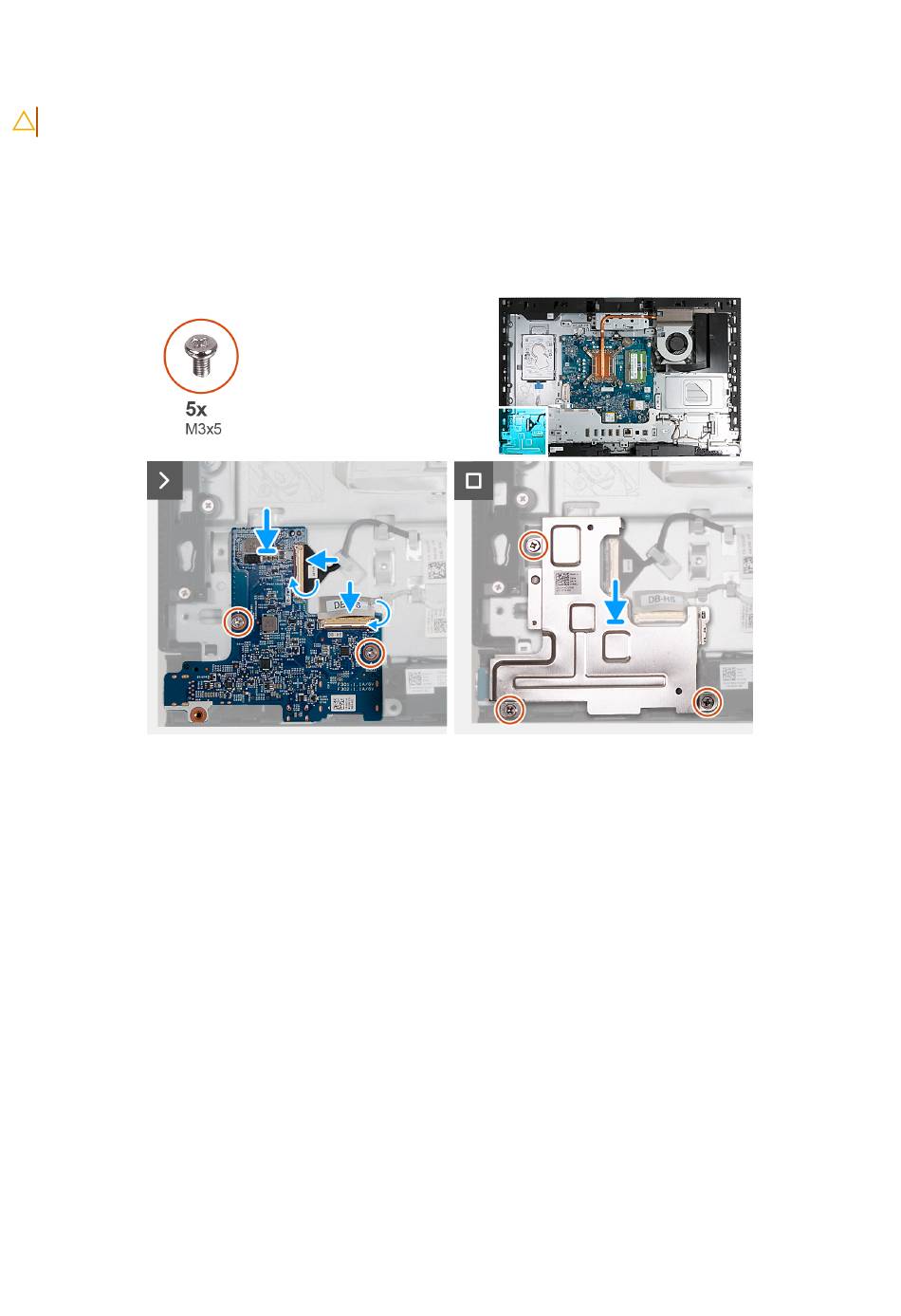

De volgende afbeelding geeft de locatie van de aan-uitknop en I/O-kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 120. De aan-uitknop en I/O-kaart installeren
Stappen
1. Til de aan-uitknop en de I/O-kaart uit de basis van de beeldschermeenheid.
2. Lijn de schroefgaten op de aan-uitknop en I/O-kaart uit met de schroefgaten op de basis van de beeldschermeenheid.
3. Plaats de twee schroeven (M3x5) terug waarmee de aan-uitknop en I/O-kaart aan de basis van de beeldschermeenheid worden
bevestigd.
4. Sluit de voedingskabel aan op de connector (DB-PWR) op de aan-uitknop en I/O-kaart, en sluit de vergrendeling.
5. Sluit de hogesnelheidskabel aan op de connector (DB-PWR) op de aan-uitknop en I/O-kaart, en sluit de vergrendeling.
6. Plaats de aan-uitknop en het schild van de I/O-kaart op de basis van de beeldschermeenheid.
7. Lijn de schroefgaten van de aan-uitknop en het schild van de I/O-kaart uit met de schroefgaten op de basis van de
beeldschermeenheid.
8. Verwijder de drie schroeven (M3x5) waarmee de aan-uitknop en het schild van de I/O-kaart op de basis van de beeldschermeenheid
zijn bevestigd.
Vervolgstappen
1. Plaats de onderplaat.
2. Installeer de I/O-afdekplaat.
3. Plaats het systeemkaartschild.
4. Installeer het achterpaneel.
5. Plaats de standaard.
6. Volg de procedure in
Nadat u in de computer hebt
