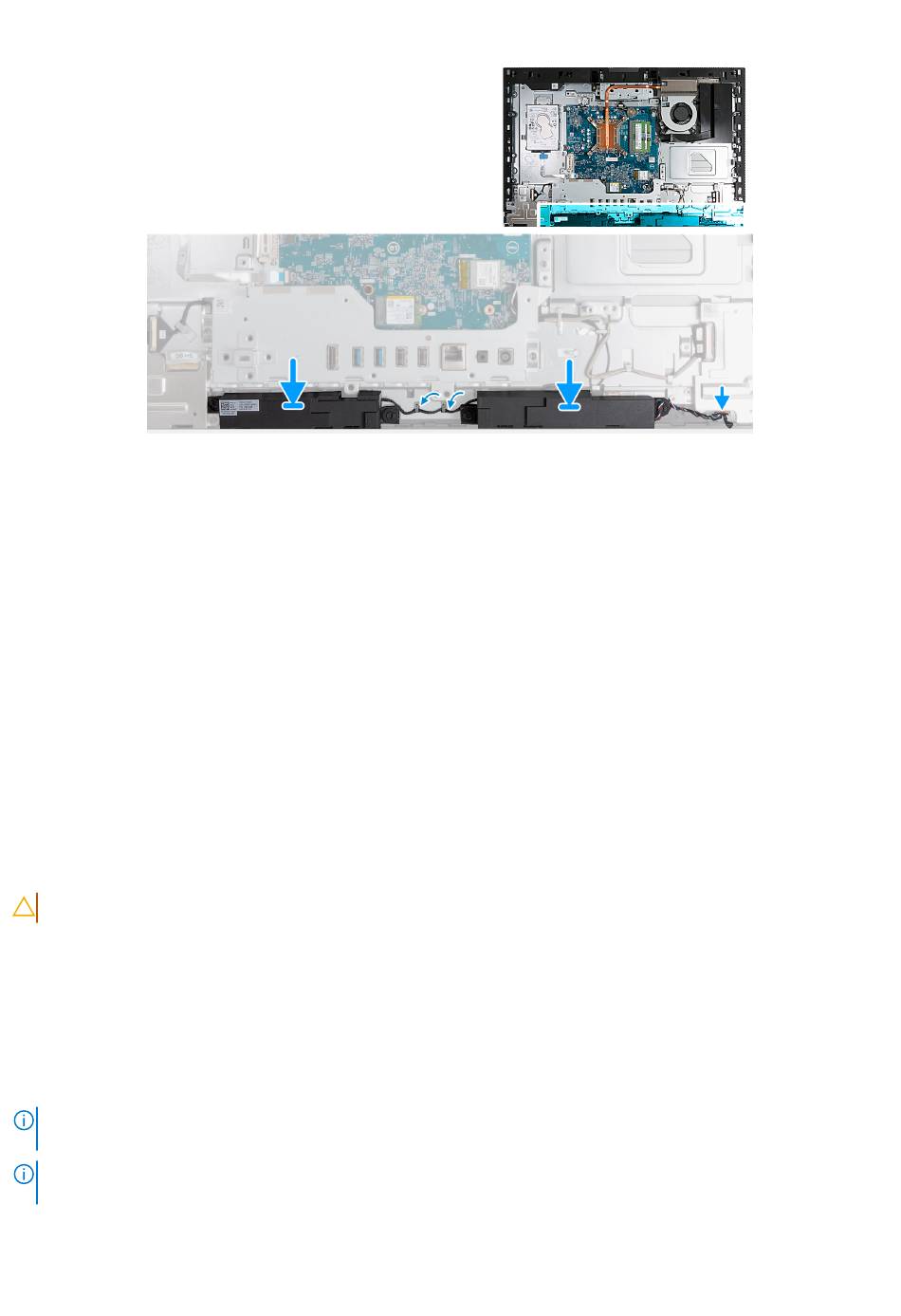

Afbeelding 108. De luidsprekers installeren
Stappen
1. Plaats de luidsprekers in de juiste slots op de basis van de beeldschermeenheid.
2. Leid de luidsprekerkabel door de geleiders in de onderzijde van het beeldscherm.
3. Sluit de luidsprekerkabel aan op de connector (INT SPKR) op de audiokaart.
Vervolgstappen
1. Plaats de onderplaat.
2. Installeer de I/O-afdekplaat.
3. Plaats het systeemkaartschild.
4. Installeer het achterpaneel.
5. Plaats de standaard.
6. Volg de procedure in
Nadat u in de computer hebt
Koelplaat
De koelplaat verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
Over deze taak
OPMERKING:
Tijdens de normale werking kan de koelplaat heet worden. Laat de koelplaat voldoende lang afkoelen voordat u deze
aanraakt.
OPMERKING:
Om te zorgen dat de processor maximaal wordt gekoeld, raakt u de gebieden voor warmteoverdracht op de koelplaat
niet aan. Het vet van uw huid kan het warmteoverdrachtvermogen van thermisch vet verminderen.
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
Verwijderings- en installatieprocedures voor energiezuinige processors
