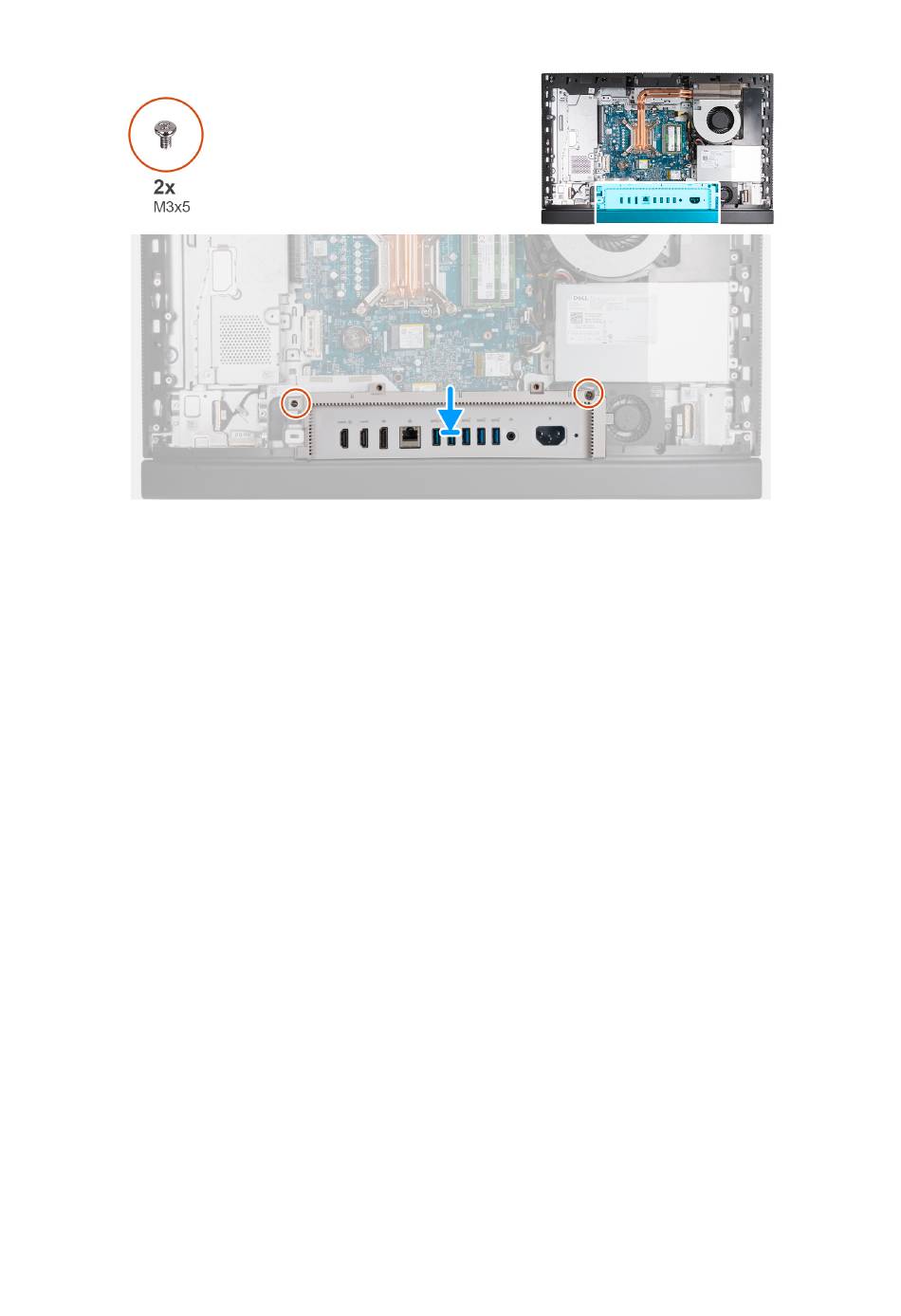

Afbeelding 43. De I/O-afdekplaat installeren
Stappen
1. Plaats de I/O-afdekplaat op de basis van de beeldschermeenheid.
2. Lijn de I/O-slots uit met de I/O-poorten en lijn de schroefgaten in de I/O-afdekplaat uit met de schroefgaten in de basis van de
beeldschermeenheid.
3. Plaats de twee schroeven (M3x5) terug waarmee de I/O-afdekplaat aan de basis van de beeldschermeenheid wordt bevestigd.
Vervolgstappen
1. Plaats het systeemkaartschild.
2. Installeer het achterpaneel.
3. Plaats de standaard.
4. Volg de procedure in
Nadat u in de computer hebt
Onderkap
De onderplaat verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
5. Verwijder de I/O-afdekplaat.
Over deze taak
De volgende afbeelding geeft de locatie van de onderplaat aan en biedt een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
Verwijderings- en installatieprocedures voor High Performance-processors
