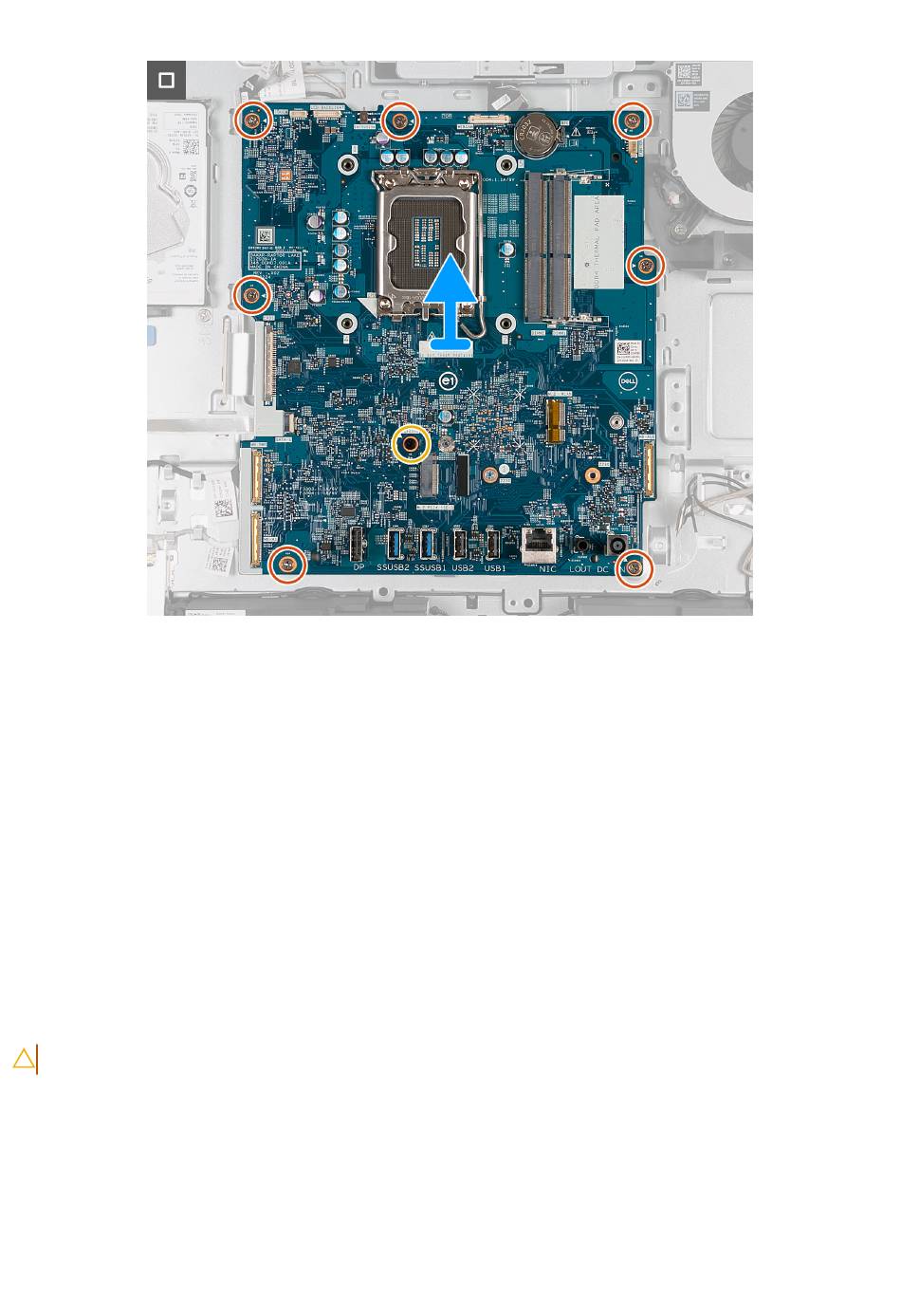

Afbeelding 115. De systeemkaart verwijderen
Stappen
1. Koppel de touchscreenkabel los van de connector (TOUCH) op de systeemkaart.
2. Koppel de kabel van de schermverlichting los van de connector (LCB BACKLIGHT) op de systeemkaart.
3. Gebruik het treklipje om de camerakabel los te koppelen van de connector (WEBCAM) op de systeemkaart.
4. Koppel de ventilatorkabel los van de connector (CPU FAN) op de systeemkaart.
5. Til de vergrendeling omhoog en koppel de toetsenbordkabel los van de connector (MB-AUDIO) op de systeemkaart.
6. Til de vergrendeling omhoog en koppel de hogesnelheidskabel los van de connector (MB-HS) op de systeemkaart.
7. Til de vergrendeling omhoog en koppel de voedingskabel los van de connector (MB-PWR) op de systeemkaart.
8. Knijp de bevestigingsklemmen aan weerszijden van de kabelconnector van het beeldscherm in en koppel de beeldschermkabel los van
de connector (LVDS) op de systeemkaart.
9. Verwijder de zeven schroeven (M3x5) waarmee de systeemkaart aan de basis van de beeldschermeenheid is bevestigd.
10. Verwijder de schroef (M3x12) waarmee de systeemkaart aan de basis van de beeldschermeenheid is bevestigd.
11. Til de systeemkaart voorzichtig uit de basis van de beeldschermeenheid.
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Verwijderings- en installatieprocedures voor energiezuinige processors
