I/O-bracket
De I/O-beugel verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
5. Verwijder de I/O-afdekplaat.
6. Verwijder de onderplaat.
Over deze taak

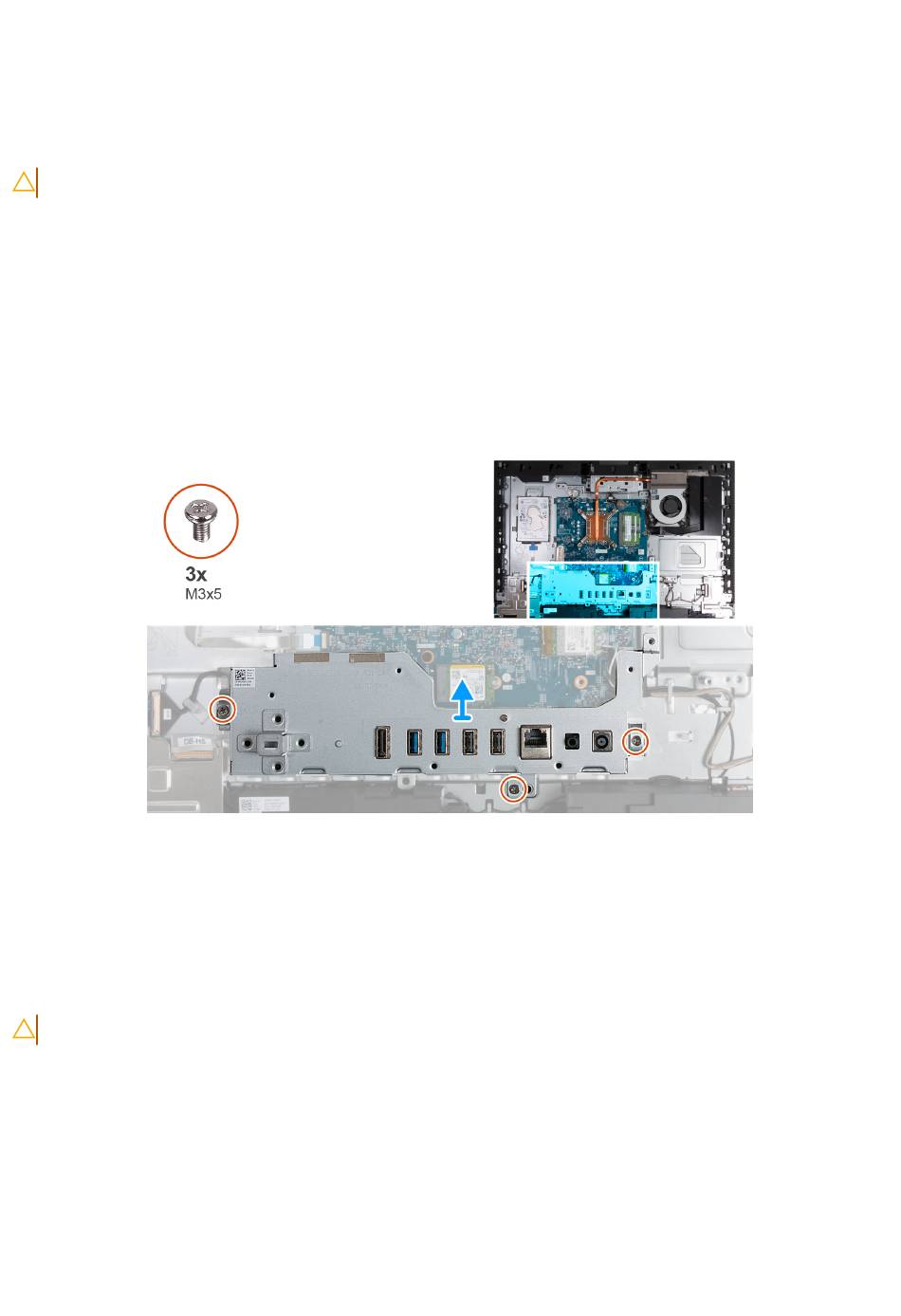

De volgende afbeelding geeft de locatie van de I/O-beugel aan en biedt een visuele weergave van de verwijderingsprocedure.
Afbeelding 105. De I/O-beugel verwijderen
Stappen
1. Verwijder de drie schroeven (M3x5) waarmee de I/O-beugel aan de basis van de beeldschermeenheid wordt bevestigd.
2. Til de I/O-beugel uit de basis van de beeldschermeenheid.
De I/O-beugel installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de I/O-beugel aan en biedt een visuele weergave van de installatieprocedure.
