Geluidskaart
De geluidskaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
5. Verwijder de I/O-afdekplaat.
6. Verwijder de onderplaat.
Over deze taak

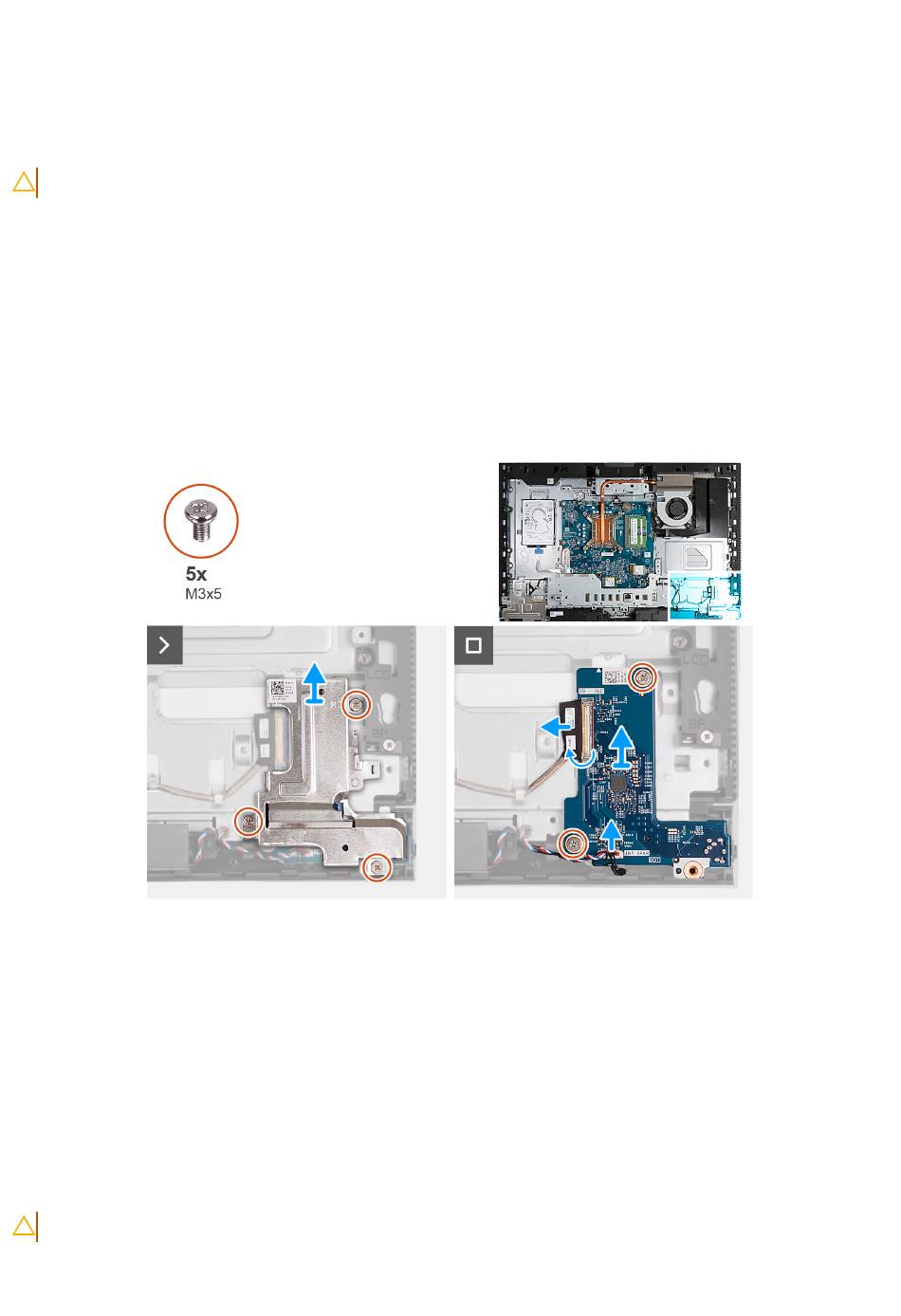

De volgende afbeelding geeft de locatie van de geluidskaart aan en biedt een visuele weergave van de verwijderingsprocedure.
Afbeelding 121. De geluidskaart verwijderen
Stappen
1. Verwijder de drie schroeven (M3x5) waarmee het schild van de geluidskaart aan de basis van de beeldschermeenheid wordt
bevestigd.
2. Til het schild van de geluidskaart weg van de basis van de beeldschermeenheid.
3. Til de vergrendeling omhoog en koppel de toetsenbordkabel los van de connector (DB-AUDIO) op de audiokaart.
4. Koppel de luidsprekerkabel los van de connector (INT SPKR) op de audiokaart.
5. Verwijder de twee schroeven (M3x5) waarmee de geluidskaart aan de basis van de beeldschermeenheid wordt bevestigd.
6. Til de geluidskaart weg van de basis van de beeldschermeenheid.
De geluidskaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
werken.
